Monteringsanvisning · Sist oppdatert: 29.08.2026

Monteringsanvisning – Rullegardin EOS 500 Xcel, Type 16, stålbraketter, M25T motor

Les mer om Elektriske rullegardiner her.

Installation Instruction

Roller Blind EOS® 500 Xcel

Steel Brackets

M25T Motor Operated

Type 16

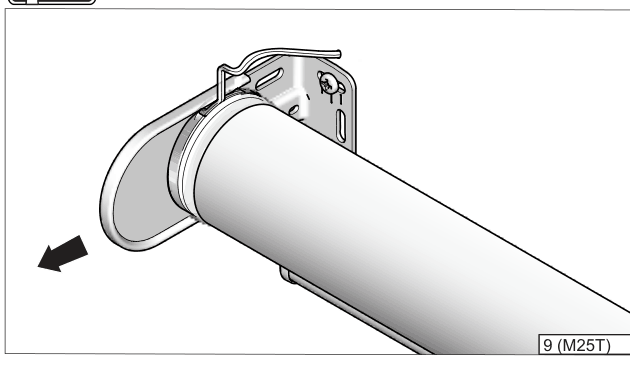

Rørprofil med motor føres inn i stålbraketten, markert med pil utover — Rør i stålbrakett (9, M25T)

Motorhode med kabel settes inn i flat stålbrakett; pil opp (1) og pil mot siden (2) — Motorhode i brakett (4) – 1, 2

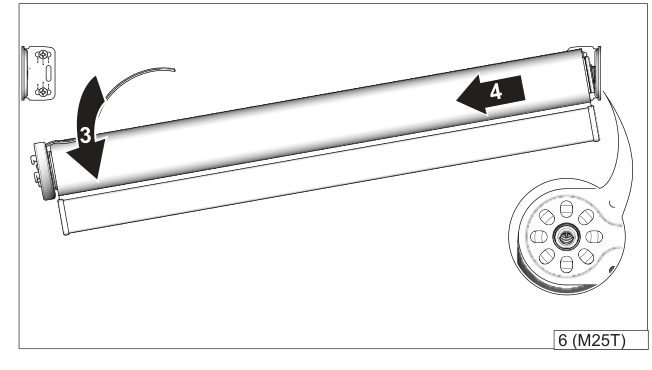

Motsatt ende av rørprofilen med rund tapp; pilene 3 og 4 — Motsatt ende (6, M25T) – 3, 4

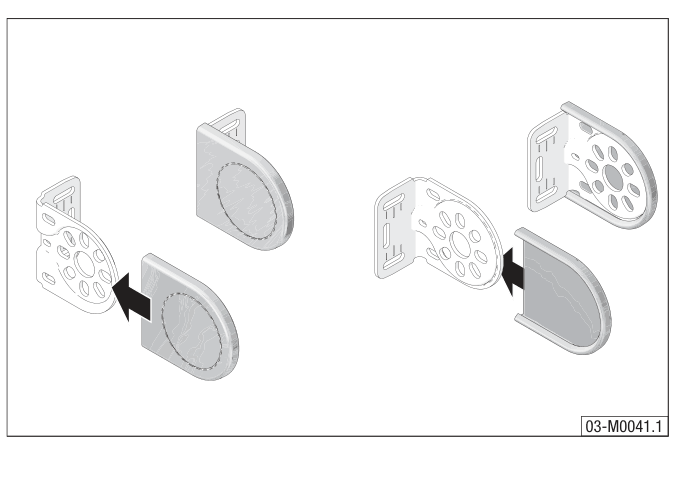

Sprengskisse av endedeksler som settes på endene av rørprofilen, markert med piler — Montering av endedeksler (03-M0041.1)

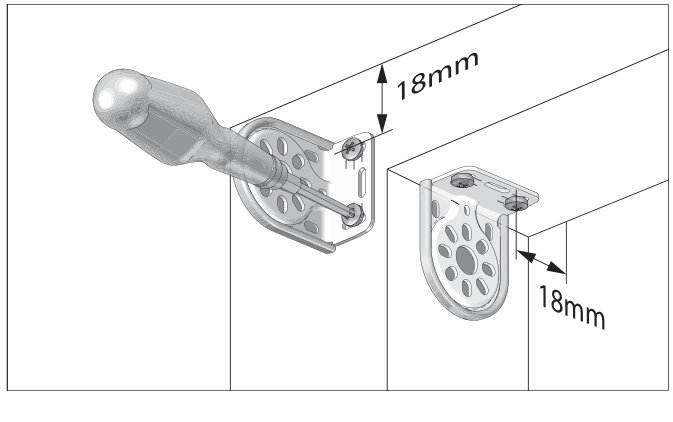

Stålbrakett skrudd fast i tak/karm med 18 mm avstand markert, og veggbrakett med 18 mm avstand — Brakettplassering med 18 mm avstand

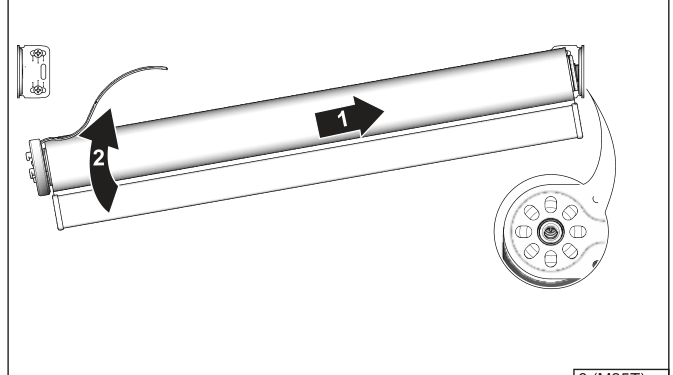

Rørprofil sett fra motsatt ende med rund tapp; pil mot siden (1) og pil opp (2) — Motsatt ende, detalj (6, M25T) – 1, 2

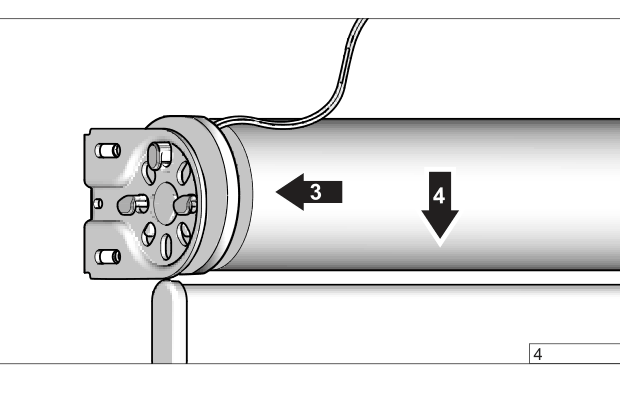

Motorhode med kabel i brakett; pil mot siden (3) og pil ned (4) — Motorhode, detalj (4) – 3, 4

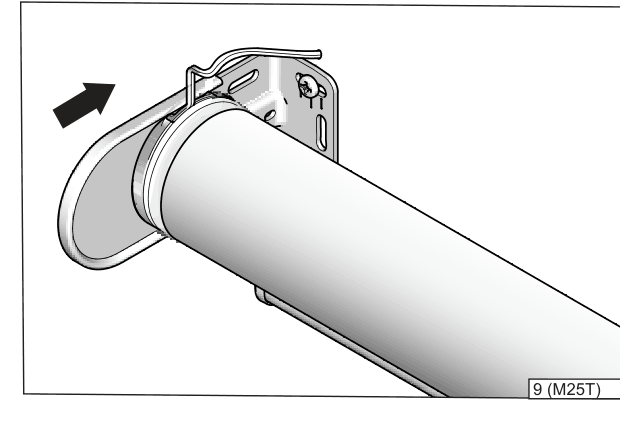

Rørprofil med motor føres inn i stålbraketten, markert med pil — Rør inn i brakett (9, M25T)

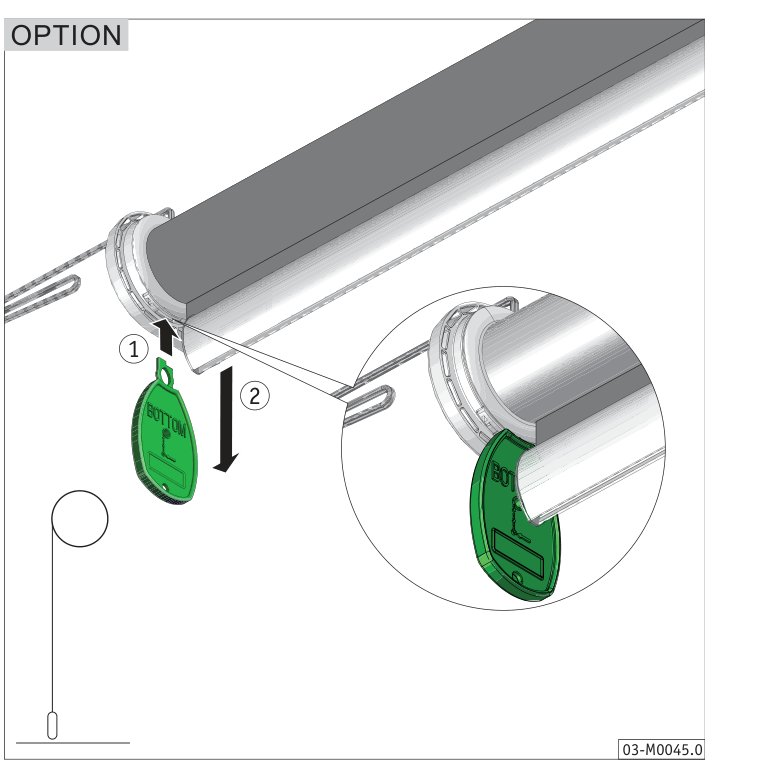

OPTION: grønt merke med teksten BOTTOM føres inn i sporet i bunnlisten (1) og skyves nedover (2), med forstørret detalj av merket i sporet — OPTION – bunnlistmerke BOTTOM (03-M0045.0) – 1, 2

Styrewire (tilvalg)

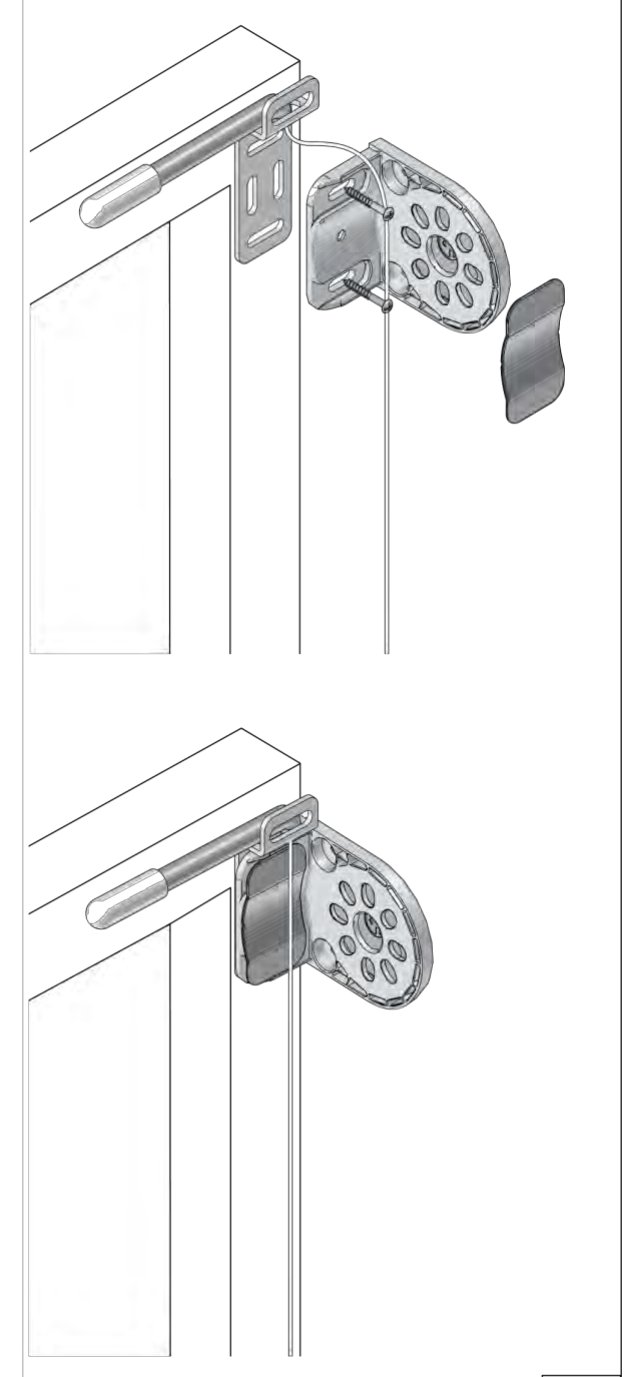

Styrewire festet i endebrakett mot karmen, vist i to perspektiver — Styrewire i brakett (03-M0072.0)

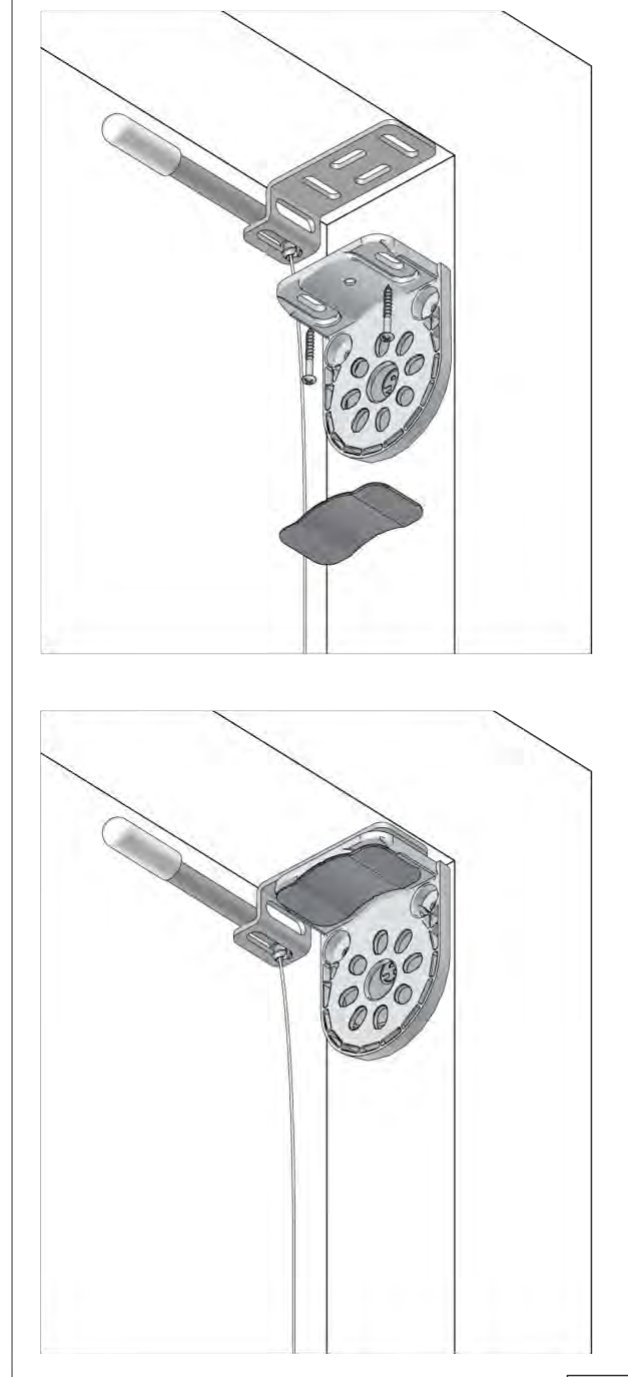

Styrewire ført gjennom endebrakett i toppen av karmen, vist i to perspektiver — Styrewire i brakett (03-M0073.0)

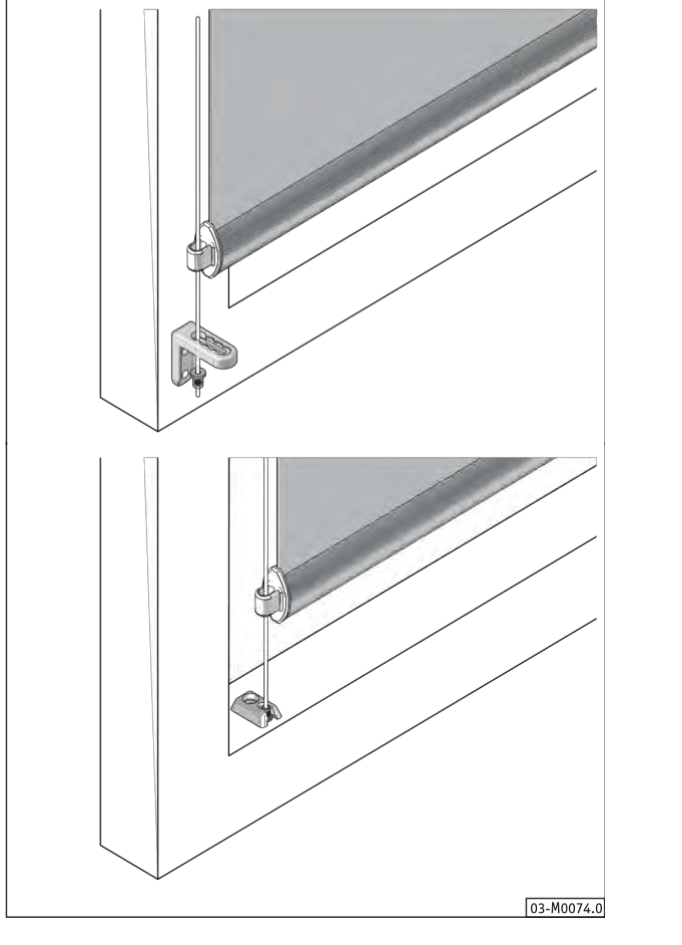

Rullegardin med styrewire montert i vindu; øvre og nedre wirefeste vist — Styrewire montert i vindu (03-M0074.0)
