Monteringsanvisning · Sist oppdatert: 29.08.2026

Monteringsanvisning EOS® 500 Xcel – motorisert (kassett S1, Type 576)

Les mer om Elektriske rullegardiner her.

Installation Instruction

Roller Blind EOS® 500 Xcel

Cassette S1

Motor Operated

Type 576

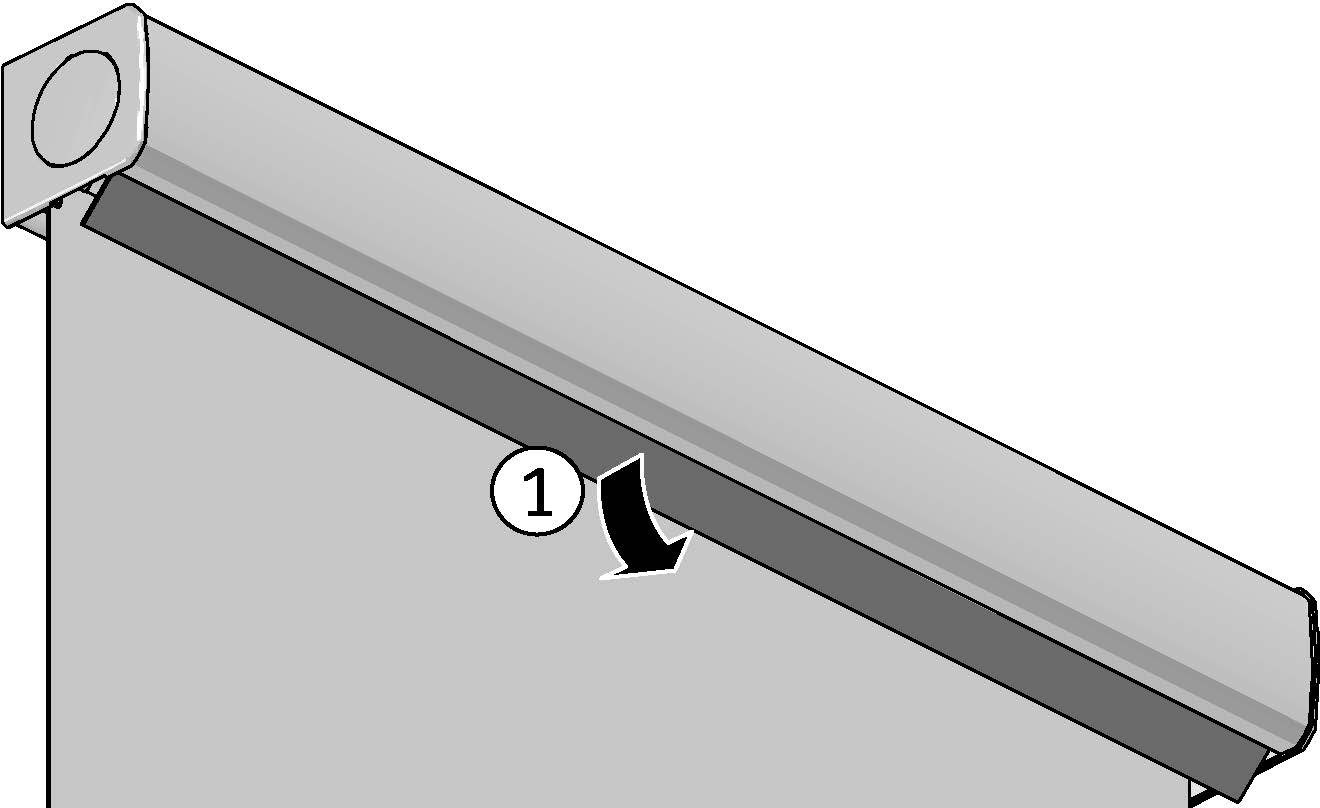

OPTION: kassett sett forfra der frontdekselet vippes opp, markert med pil og tallet 1 — OPTION – 1: åpne kassettdekselet

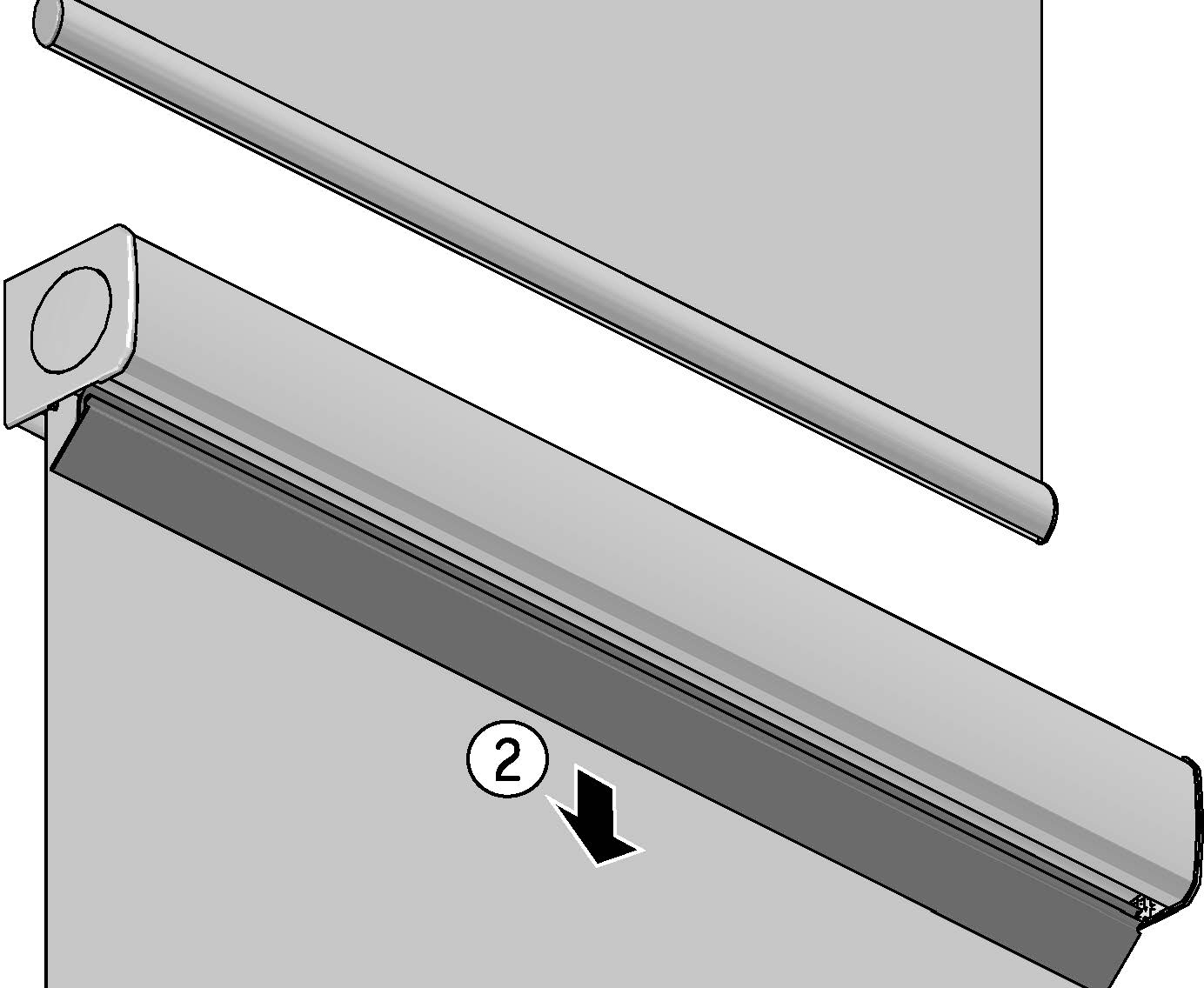

Samme kassett der dekselet trekkes ned, markert med pil nedover og tallet 2 — OPTION – 2: trekk dekselet ned

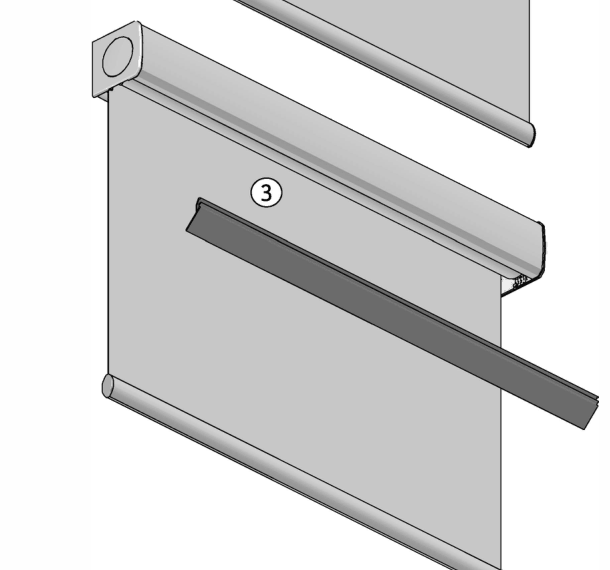

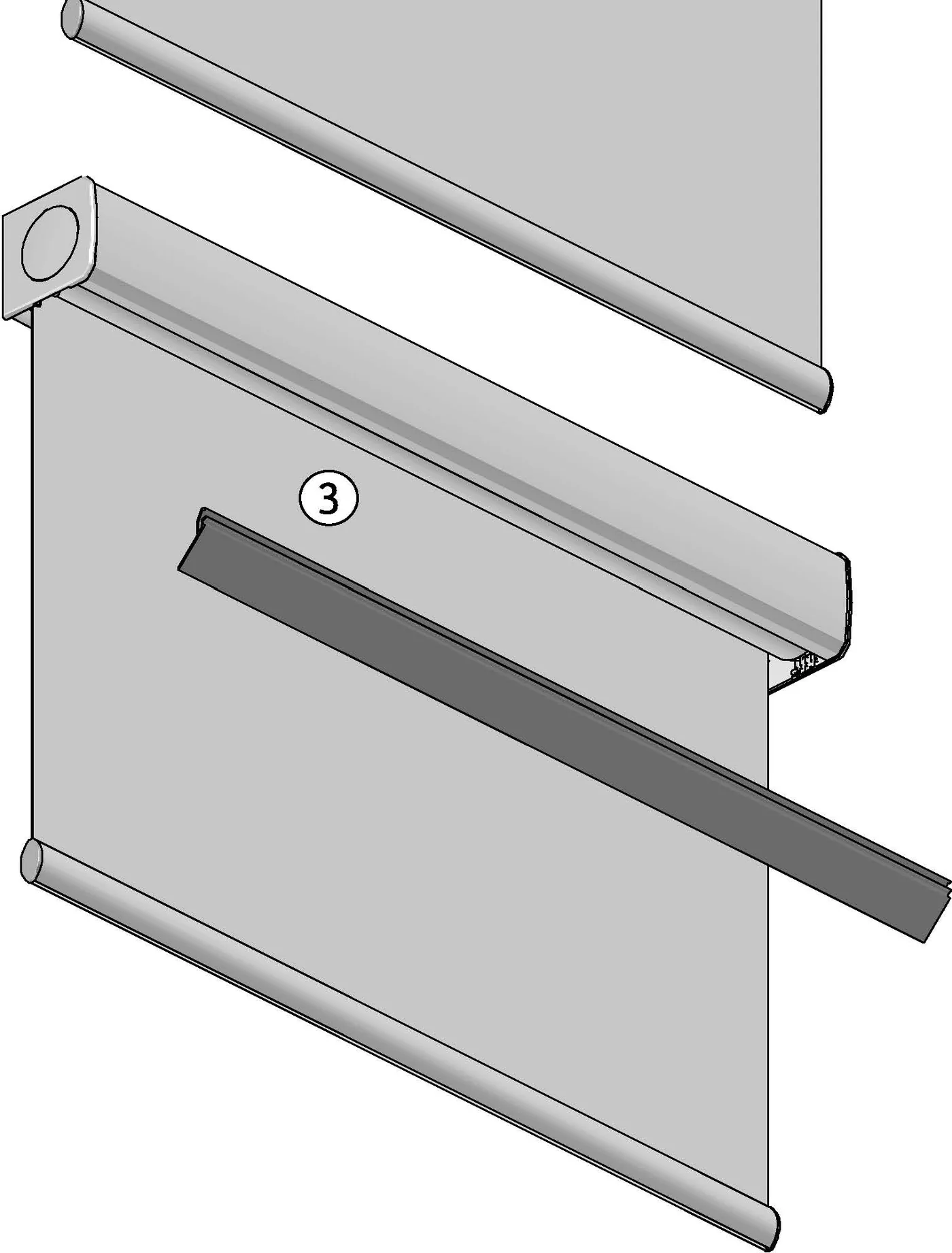

Kassett der en list trekkes ut mot siden, markert med tallet 3 — OPTION – 3: ta ut listen

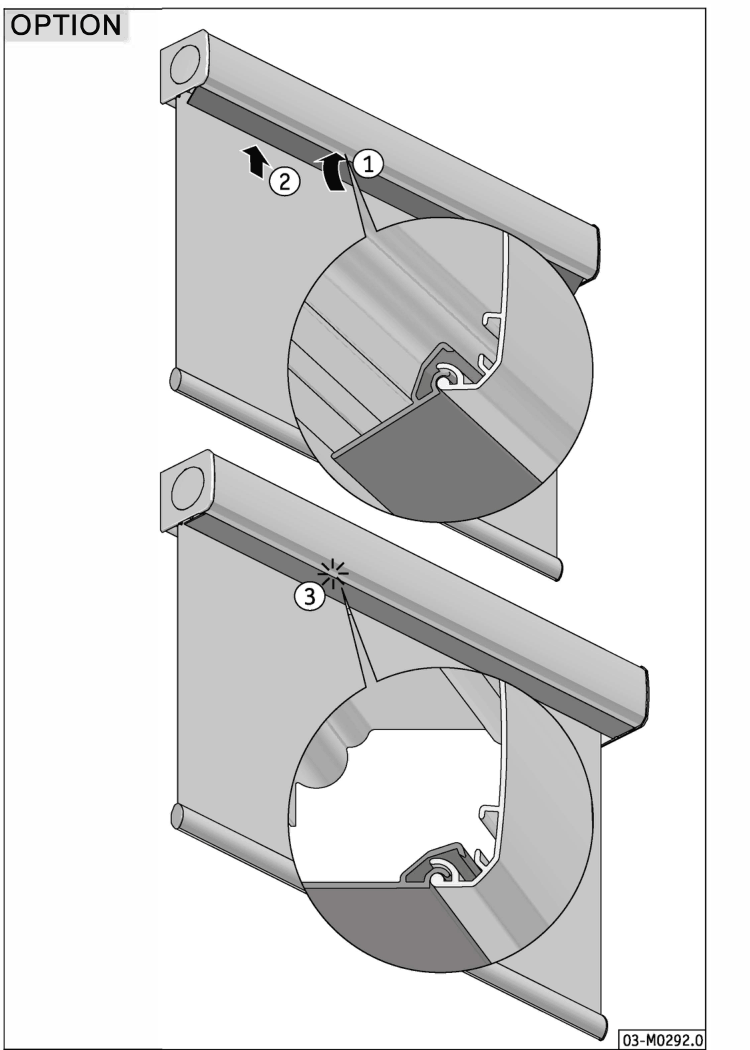

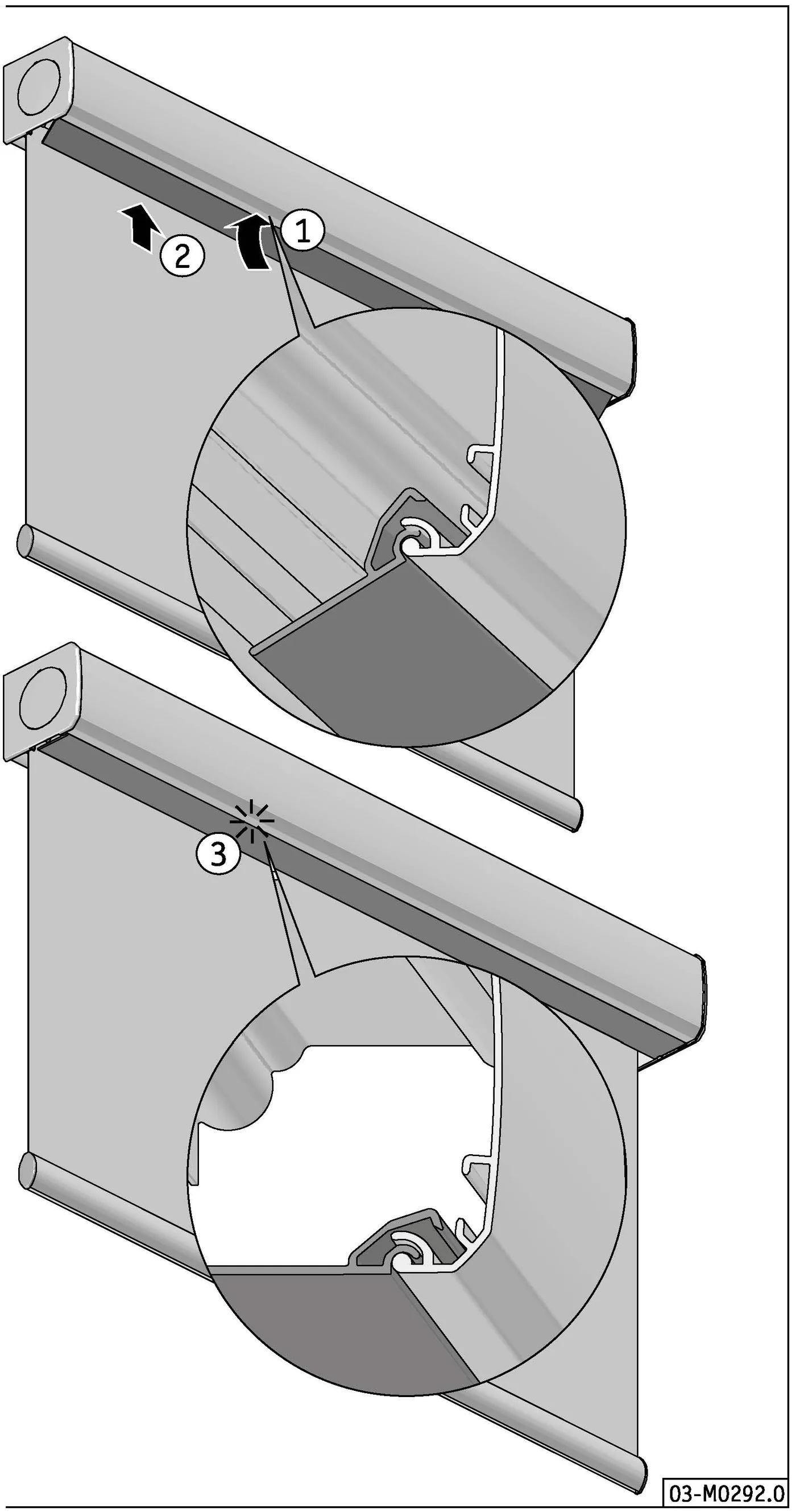

OPTION: kassett sett forfra med to forstørrede snittdetaljer av kassettprofilen; øvre detalj markert med pilene 1 og 2, nedre detalj markert med tallet 3 — OPTION – snittdetaljer av kassettprofilen (1, 2, 3)

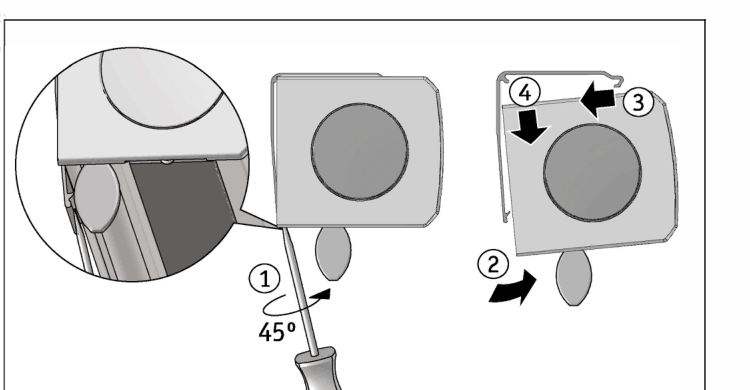

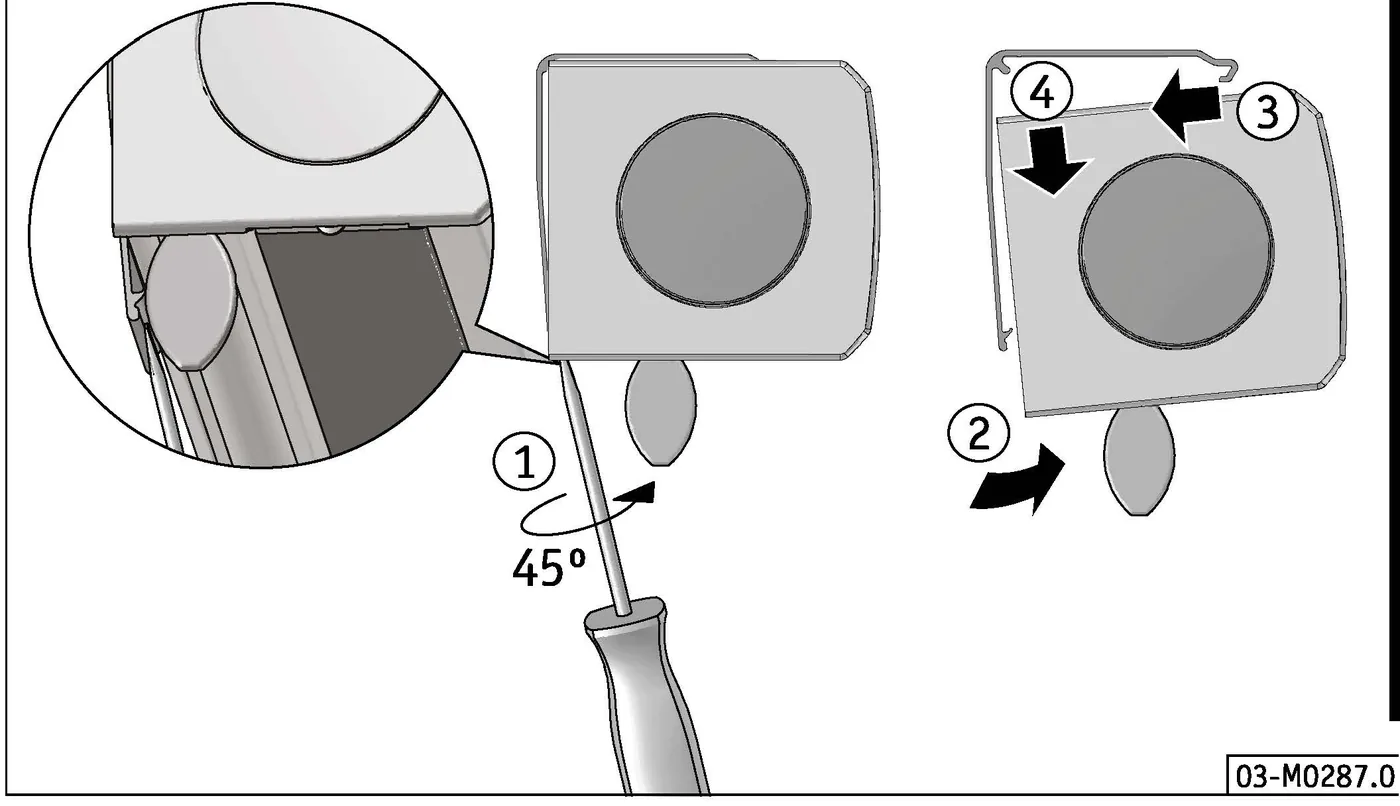

Flat skrutrekker føres inn i kassetten i 45 graders vinkel (1), deksel vippes (2), og en firkantet endedel løsnes med pilene 3 og 4 — Løsne endedelen med skrutrekker i 45° (1, 2, 3, 4)

S1 and S2 casette

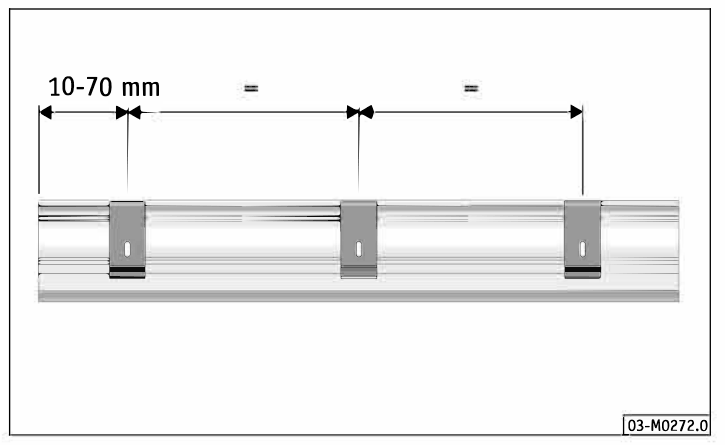

Kassettprofil sett forfra med tre braketter; ytre brakett 10-70 mm fra enden, og likt mellomrom mellom brakettene markert med = — Brakettplassering: 10-70 mm fra endene, lik avstand mellom brakettene

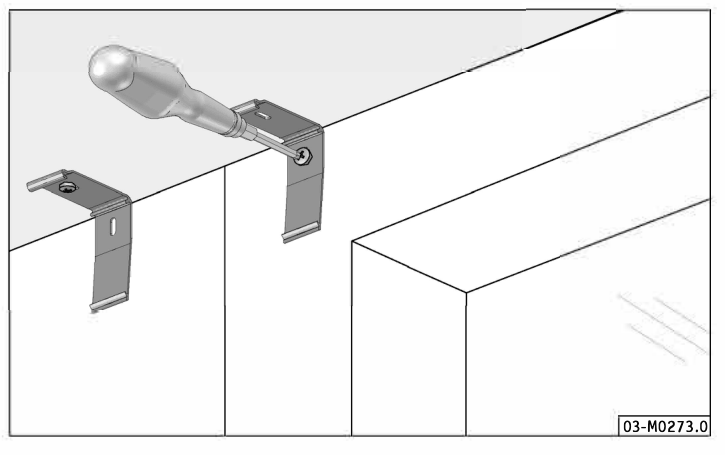

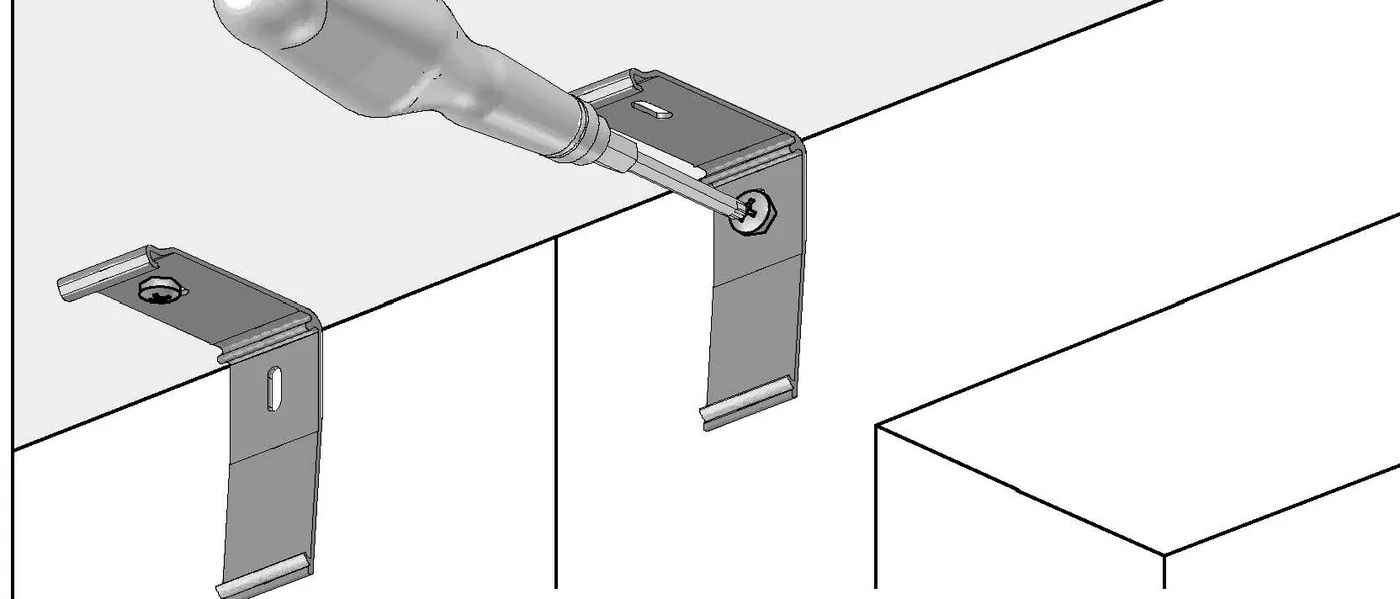

Vinkelbrakett skrudd fast på oversiden av en vegg/karm, vist i perspektiv med en løs brakett ved siden — Montering av brakett

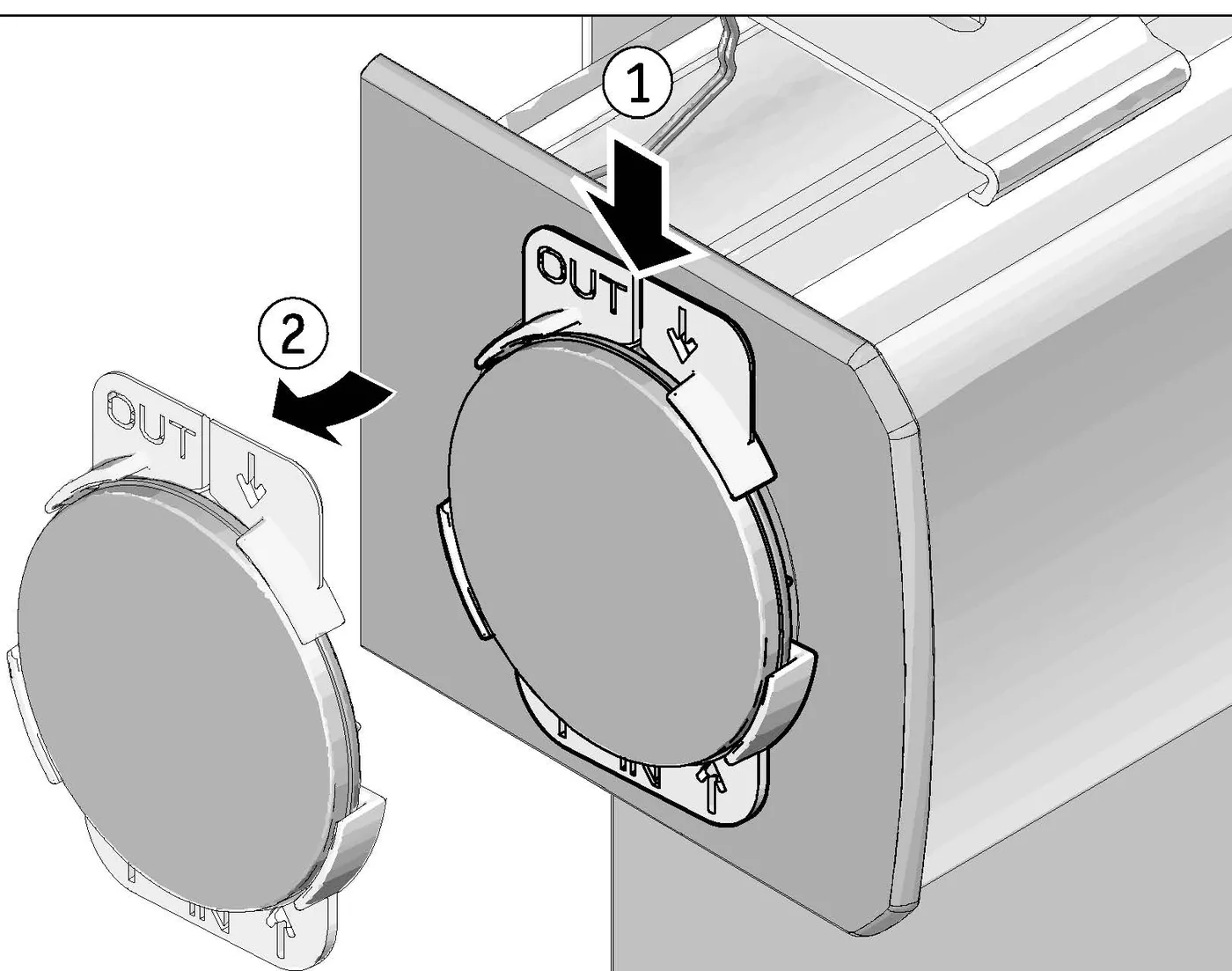

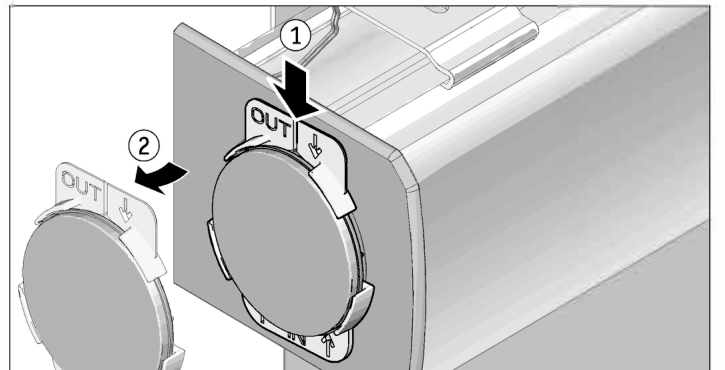

Firkantet endedeksel merket OUT med nedoverpil settes på kassettenden; trykkes inn (1) og skyves på plass (2) — Montering av endedeksel merket OUT (1, 2)

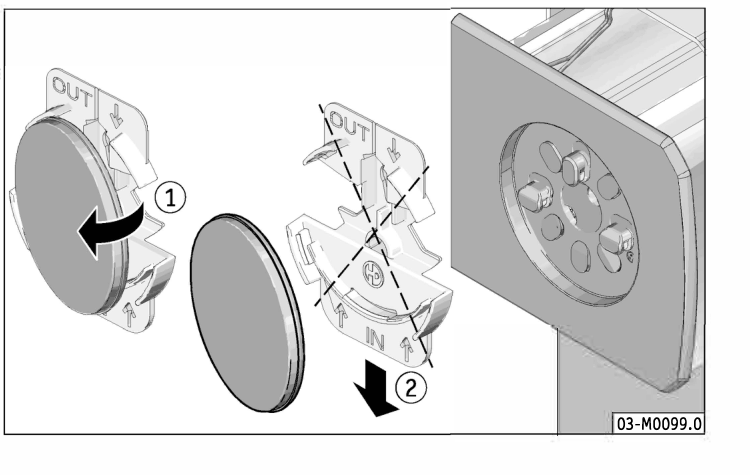

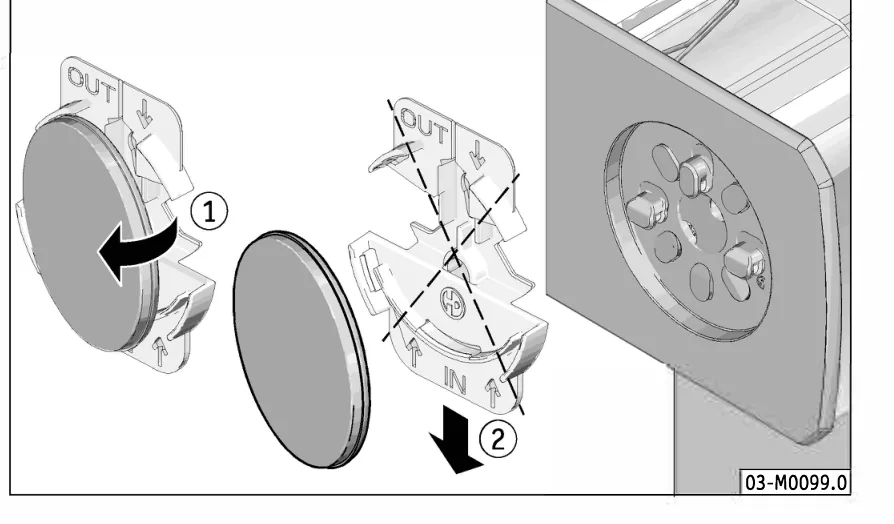

Sprengskisse av endedeksel merket OUT: ytre lokk (1) og indre holder med IN/OUT-merking (2) som festes til kassettenden med skruer — Deler i endedekselet OUT/IN (1, 2)

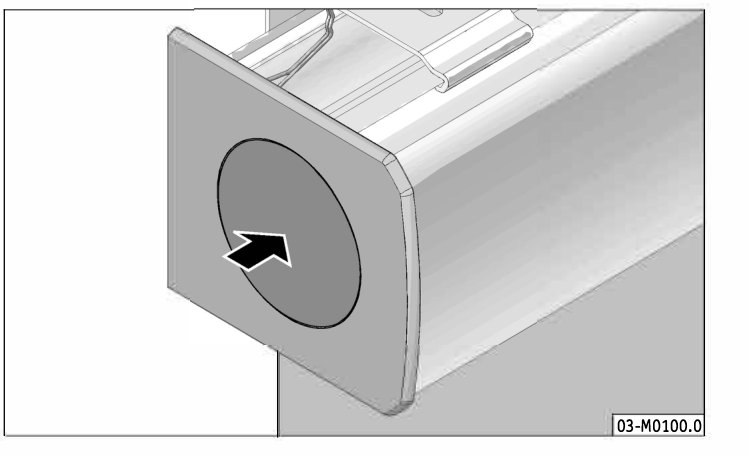

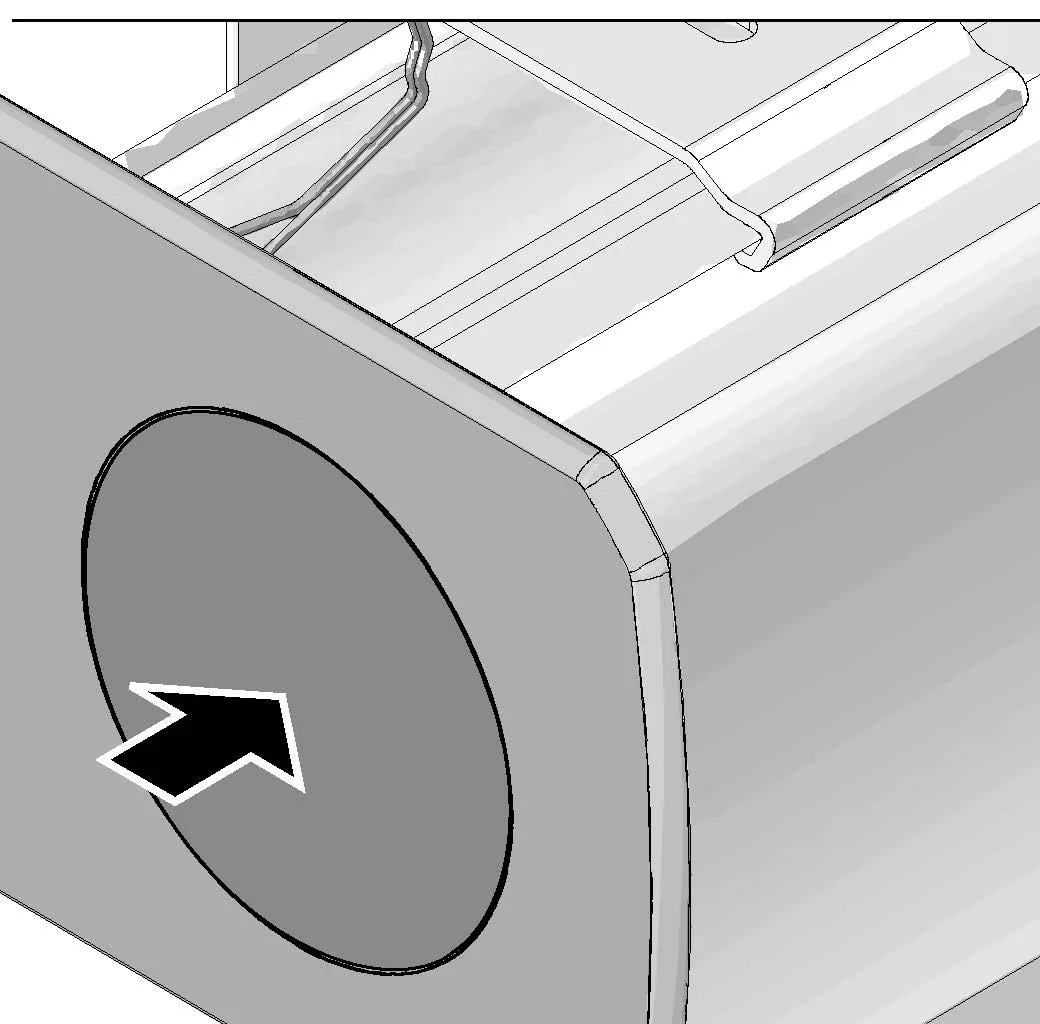

Kassettende med rund motorside settes på brakett, markert med pil innover — Sett kassetten på braketten

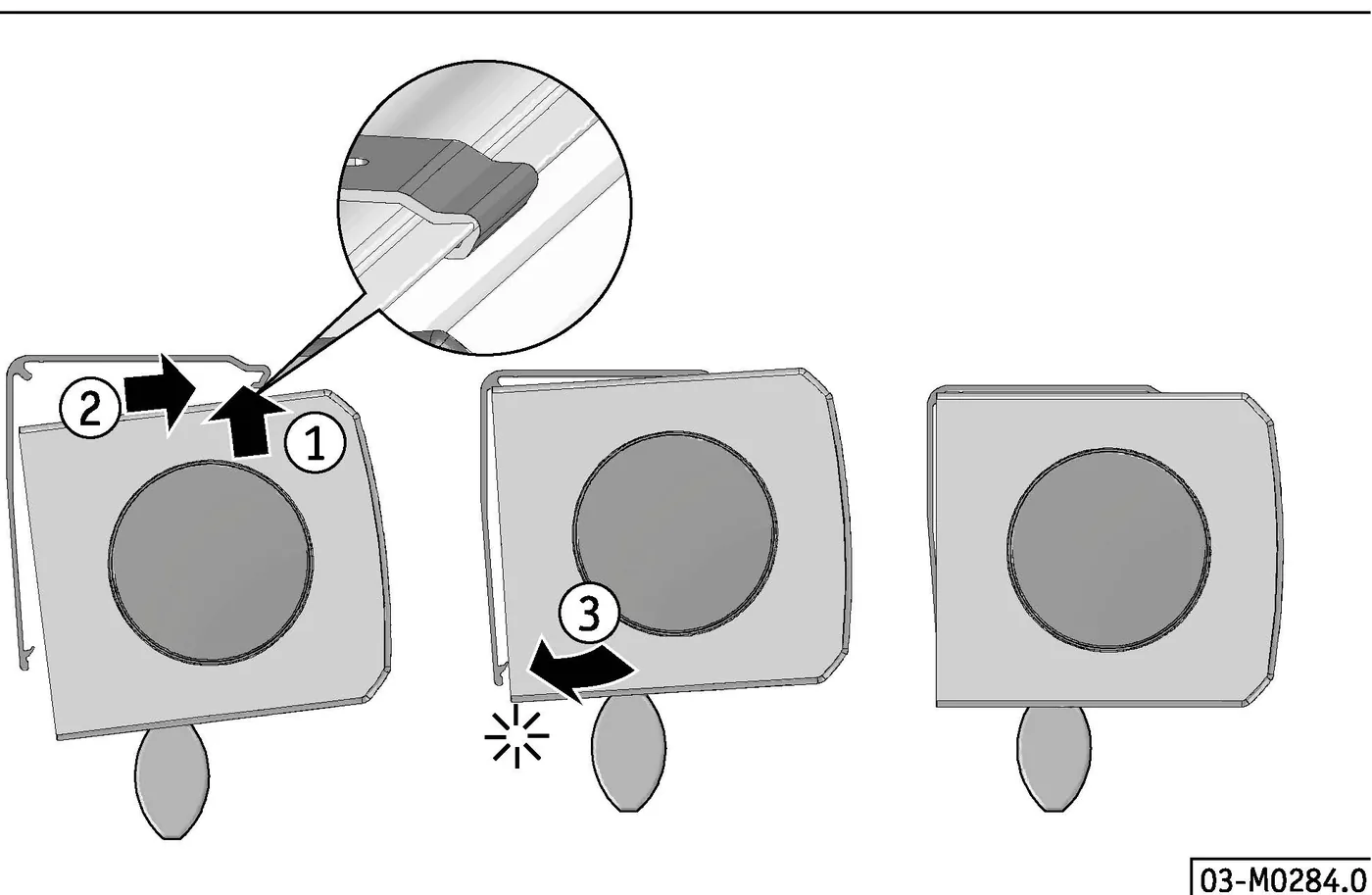

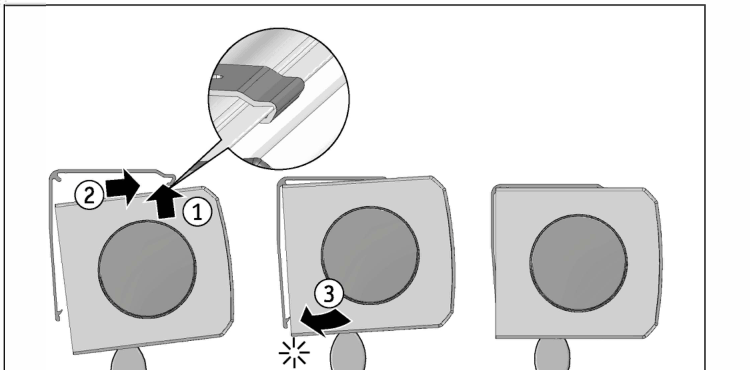

Firkantet motordeksel monteres på kassettenden i tre trinn: trykk inn (1), skyv (2) og klikk på plass (3) — Montering av motordeksel (1, 2, 3)

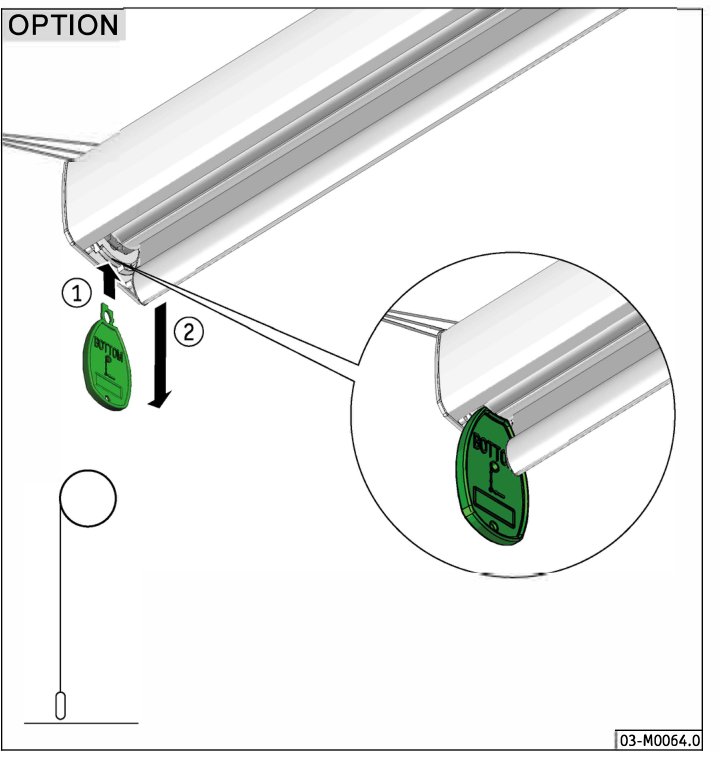

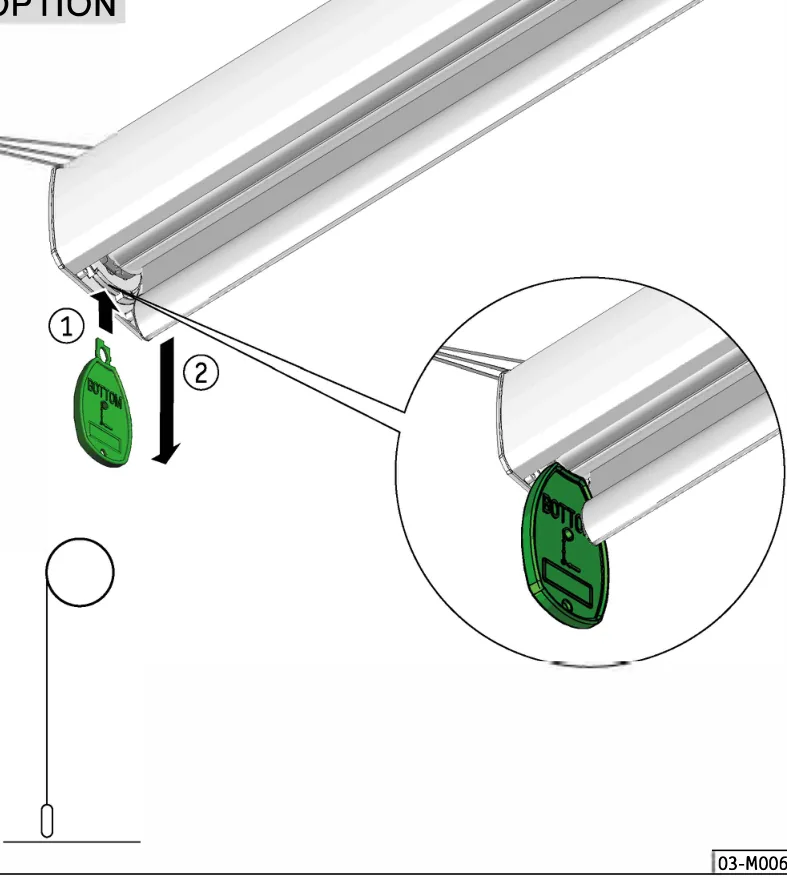

OPTION: grønt merke med teksten BOTTOM føres inn i sporet i bunnlisten (1) og skyves nedover (2), med forstørret detalj av merket i sporet — OPTION – bunnlistmerke BOTTOM (1, 2)

S3 casette

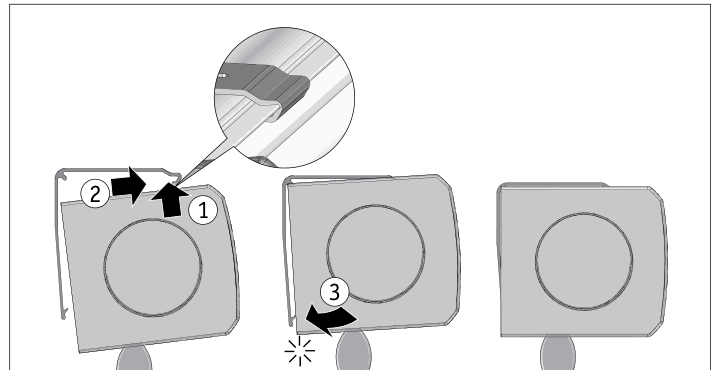

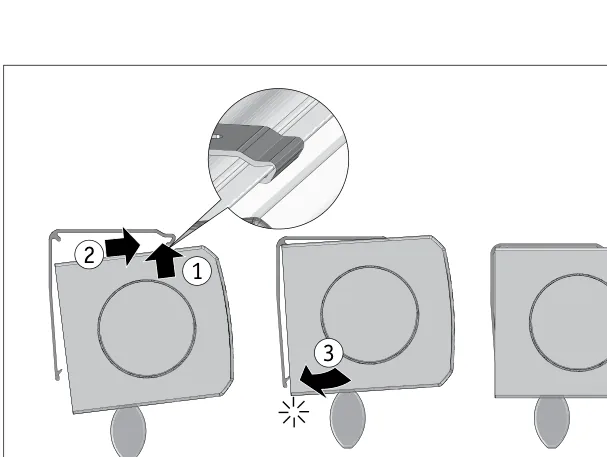

Firkantet motordeksel monteres på S3-kassettenden i tre trinn: trykk inn (1), skyv (2) og klikk på plass (3) — Montering av motordeksel (1, 2, 3)

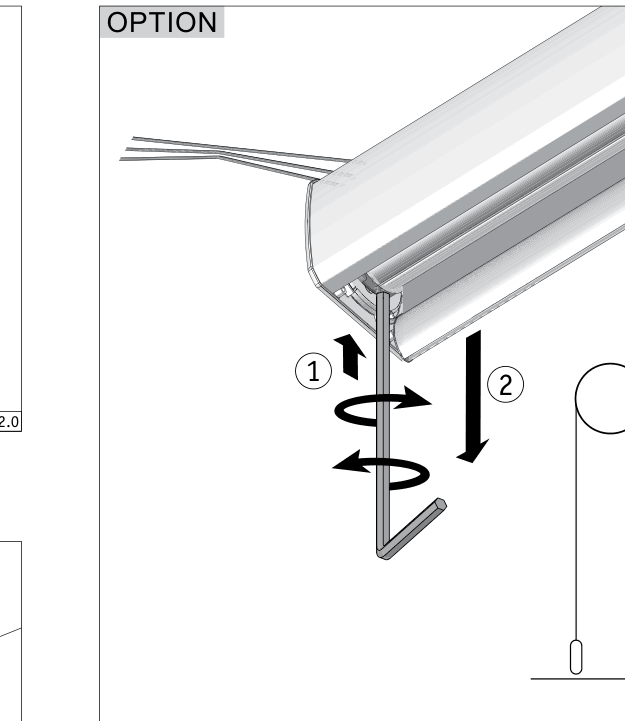

OPTION: S3-kassett sett fra siden der en umbrakonøkkel settes inn nedenfra; roter (1) for å justere og trekk ut (2) — OPTION – justering med umbrakonøkkel (1, 2)

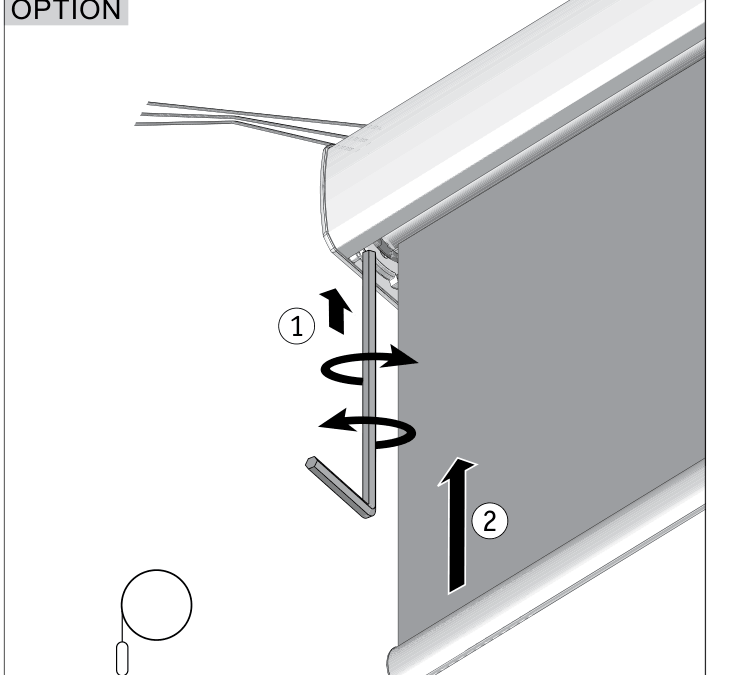

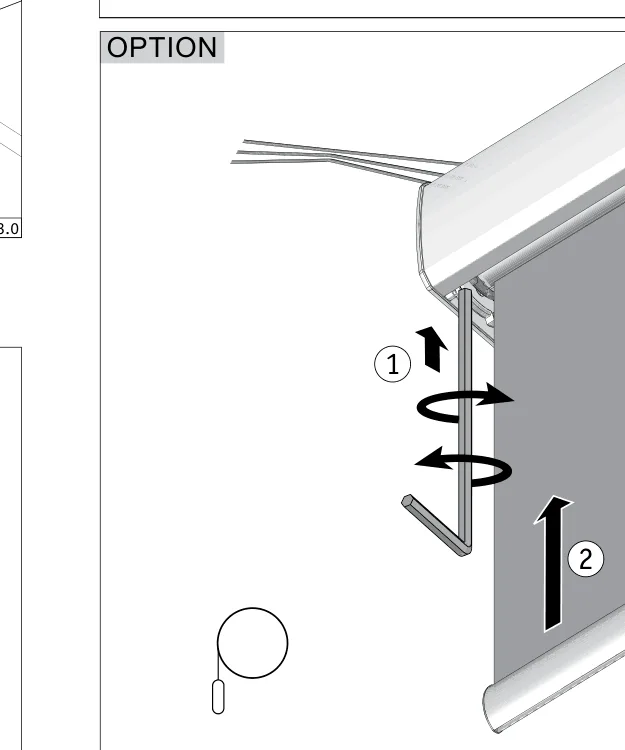

OPTION: S3-kassett med utrullet duk der umbrakonøkkel roteres (1) og duken beveges oppover (2) — OPTION – justering med utrullet duk (1, 2)

Styrewire (tilvalg)

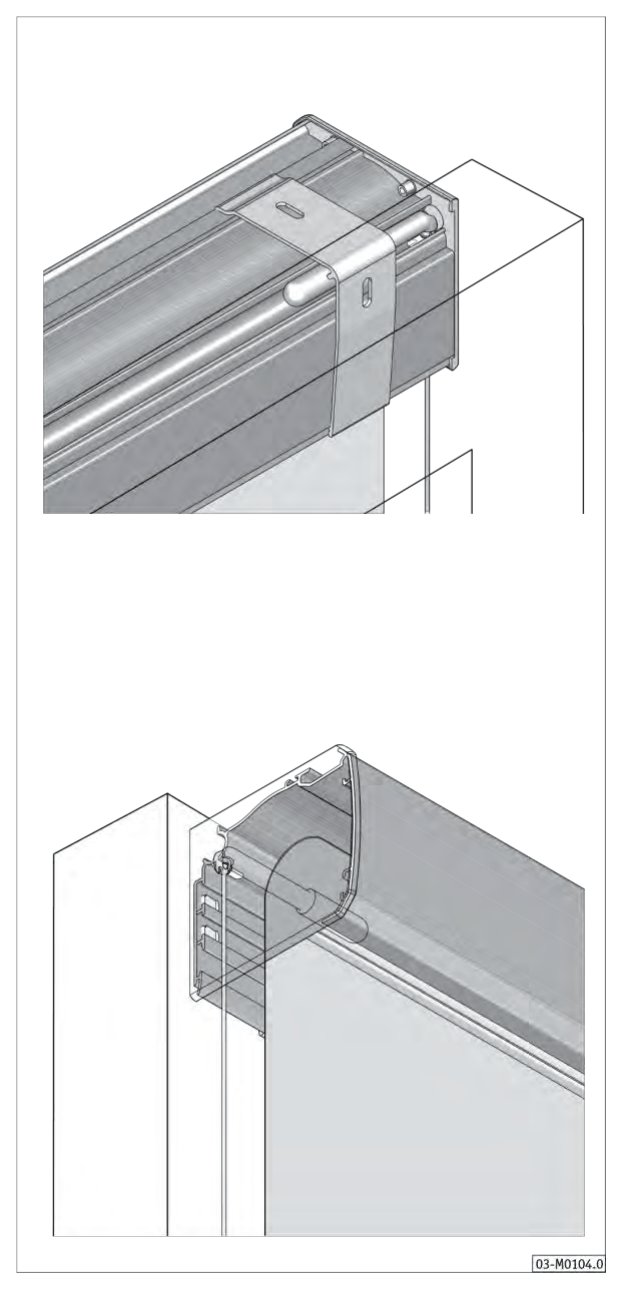

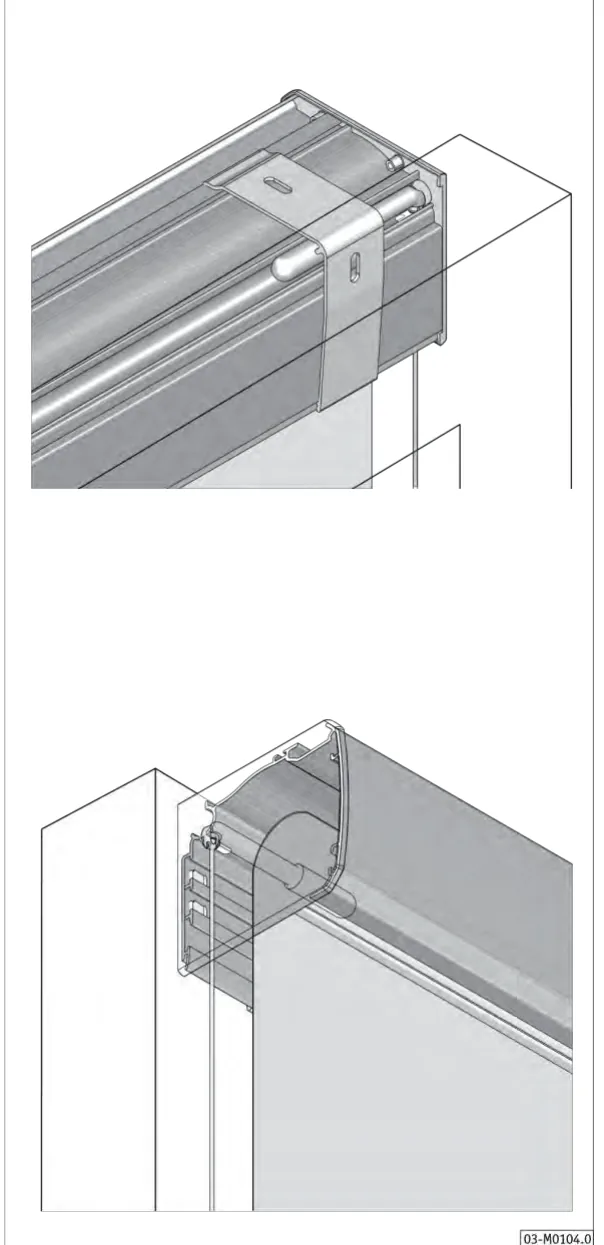

To perspektivbilder av styrewire montert i enden av kassetten mot vegg/karm: øverst brakettfeste i kassettenden, nederst wire ført ned langs karmen — Styrewire montert i kassettenden
