Monteringsanvisning · Sist oppdatert: 29.08.2026

Monteringsanvisning EOS 500 Xcel – Cassette S1, Type 40 (motorstyrt)

Les mer om Elektriske rullegardiner her.

Installation Instruction

Roller Blind EOS® 500 Xcel

Cassette S1

Motor Operated

Type 576

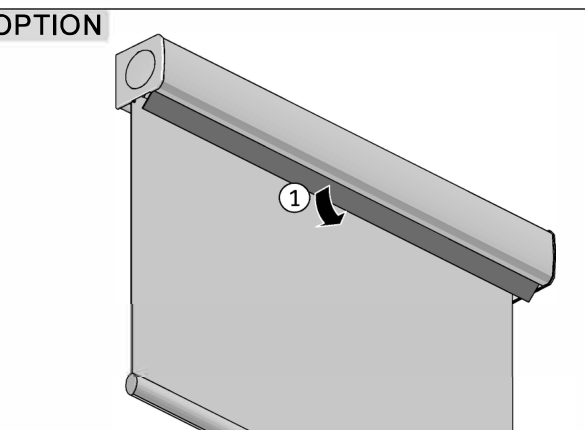

OPTION: kassett sett forfra der frontdekselet vippes opp, markert med pil og tallet 1 — OPTION – 1: åpne kassettdekselet

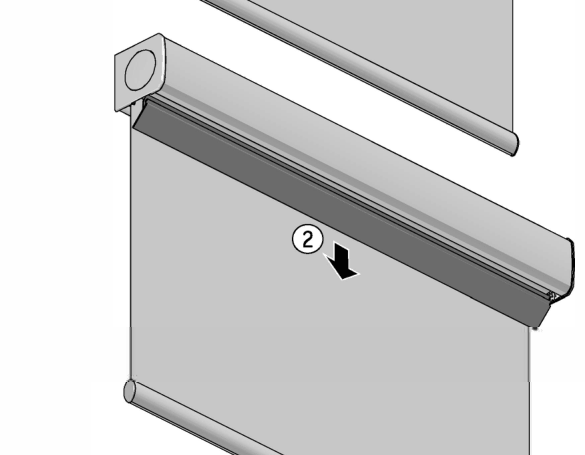

Samme kassett der dekselet trekkes ned, markert med pil nedover og tallet 2 — OPTION – 2: trekk dekselet ned

Kassett der en list trekkes ut mot siden, markert med tallet 3 — OPTION – 3: ta ut listen

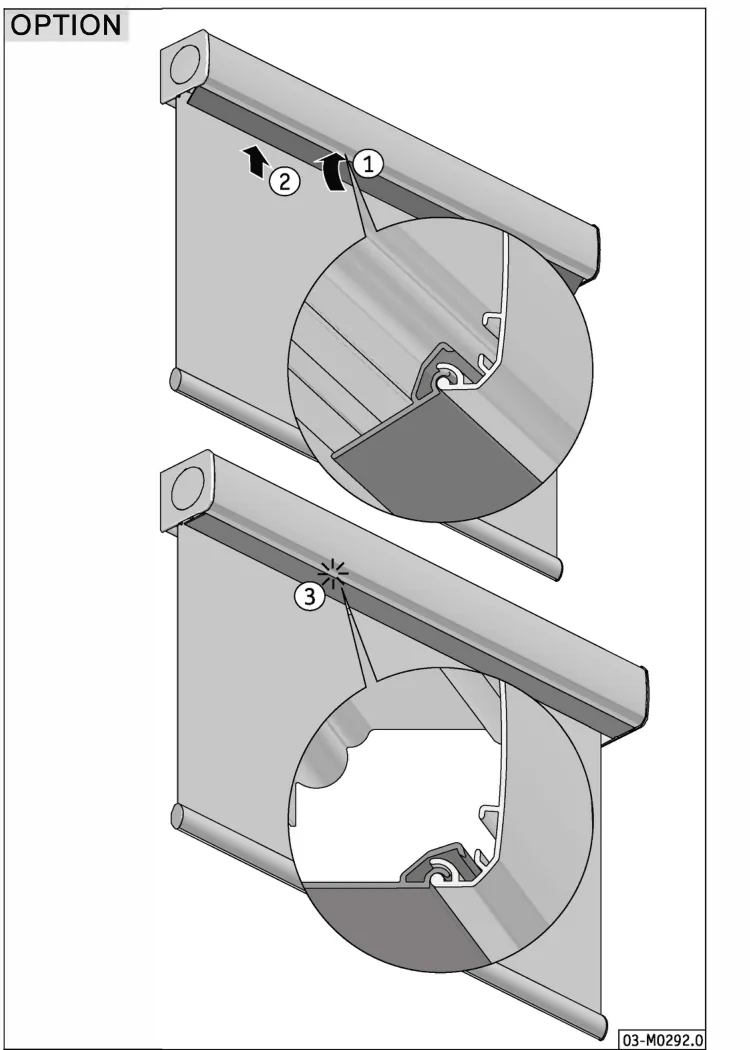

OPTION: kassett sett forfra med to forstørrede snittdetaljer av kassettprofilen; øvre detalj markert med pilene 1 og 2, nedre detalj markert med tallet 3 — OPTION – snittdetaljer av kassettprofilen (1, 2, 3)

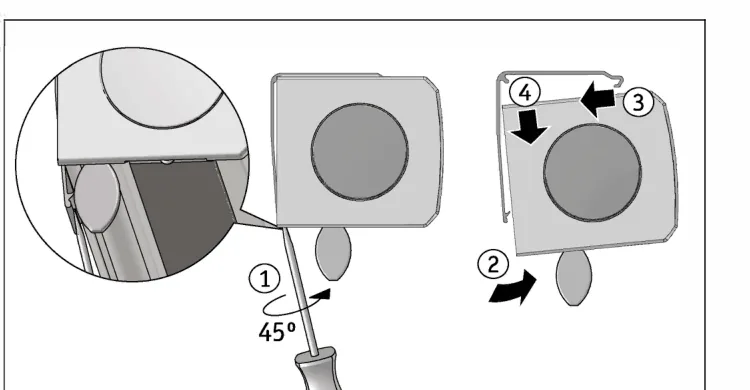

Flat skrutrekker føres inn i kassetten i 45 graders vinkel (1), deksel vippes (2), og en firkantet endedel løsnes med pilene 3 og 4 — Løsne endedelen med skrutrekker i 45° (1, 2, 3, 4)

S1 and S2 casette

Kassettprofil sett forfra med tre braketter; ytre brakett 10-70 mm fra enden, og likt mellomrom mellom brakettene markert med = — Brakettplassering: 10-70 mm fra endene, lik avstand mellom brakettene

Vinkelbrakett skrudd fast på oversiden av en vegg/karm, vist i perspektiv med en løs brakett ved siden — Montering av brakett

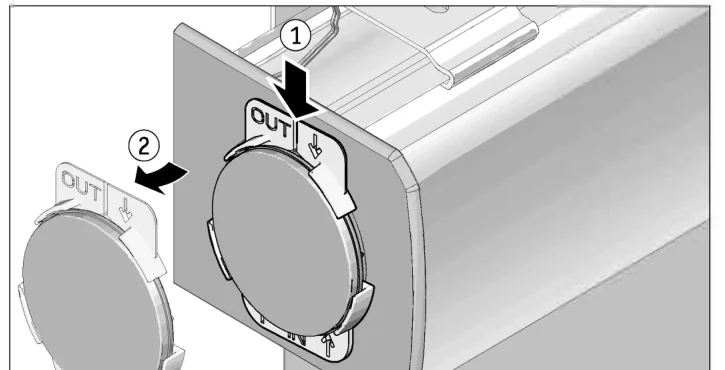

Firkantet endedeksel merket OUT med nedoverpil settes på kassettenden; trykkes inn (1) og skyves på plass (2) — Montering av endedeksel merket OUT (1, 2)

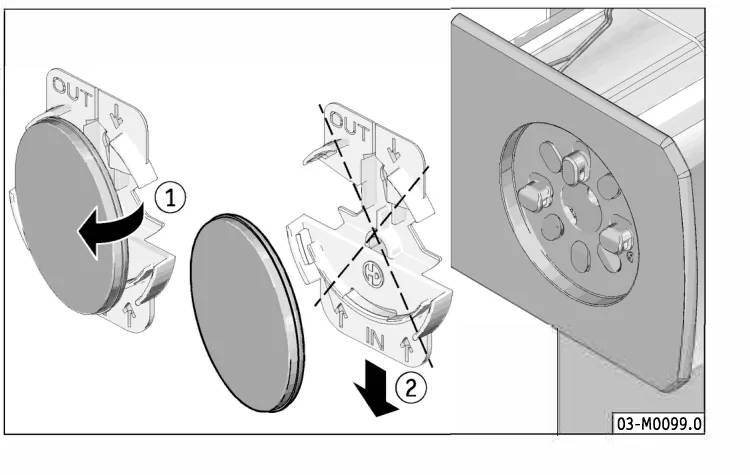

Sprengskisse av endedeksel merket OUT: ytre lokk (1) og indre holder med IN/OUT-merking (2) som festes til kassettenden med skruer — Deler i endedekselet OUT/IN (1, 2)

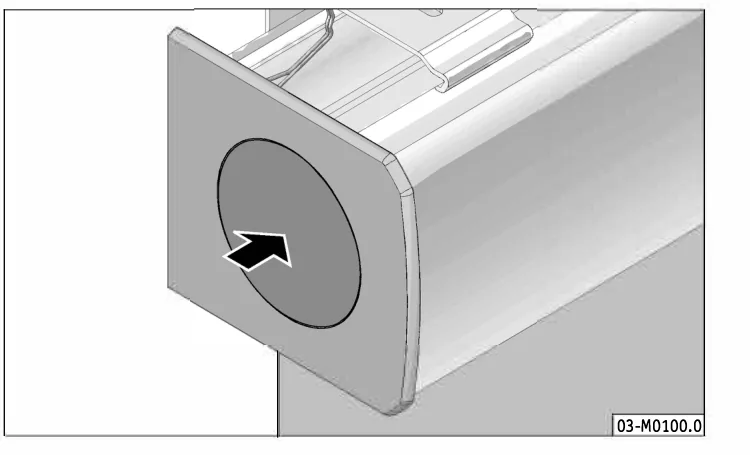

Kassettende med rund motorside settes på brakett, markert med pil innover — Sett kassetten på braketten

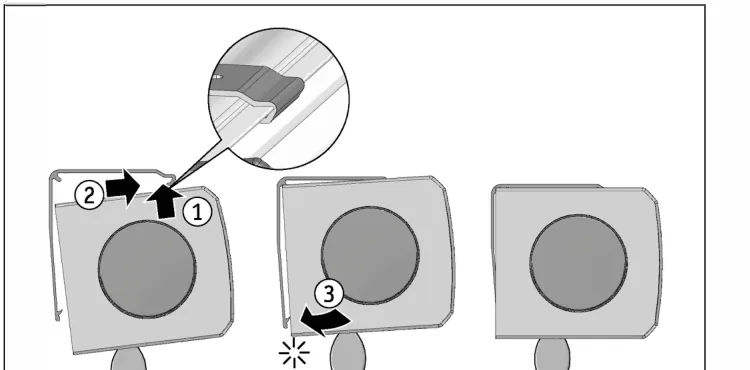

Firkantet motordeksel monteres på kassettenden i tre trinn: trykk inn (1), skyv (2) og klikk på plass (3) — Montering av motordeksel (1, 2, 3)

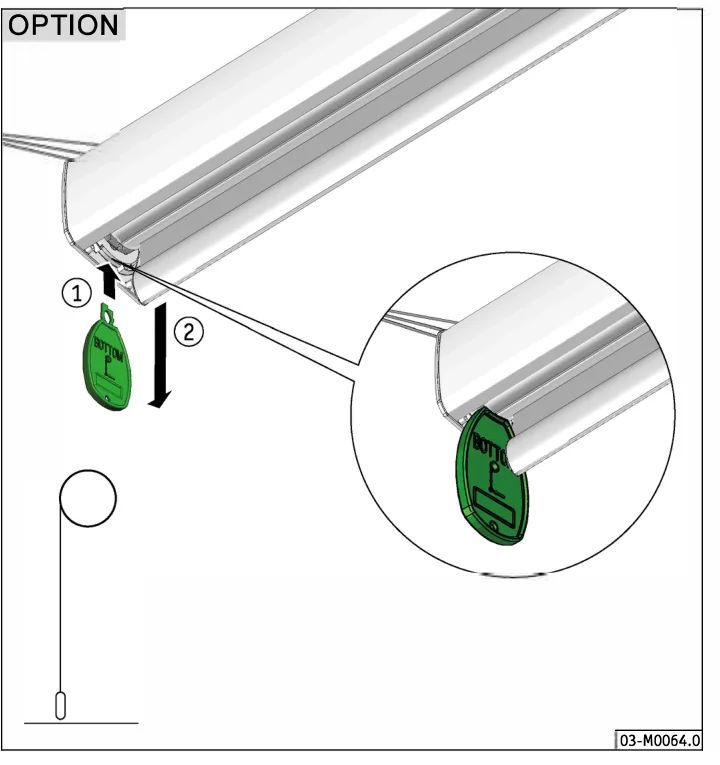

OPTION: grønt merke med teksten BOTTOM føres inn i sporet i bunnlisten (1) og skyves nedover (2), med forstørret detalj av merket i sporet — OPTION – bunnlistmerke BOTTOM (1, 2)

S3 casette

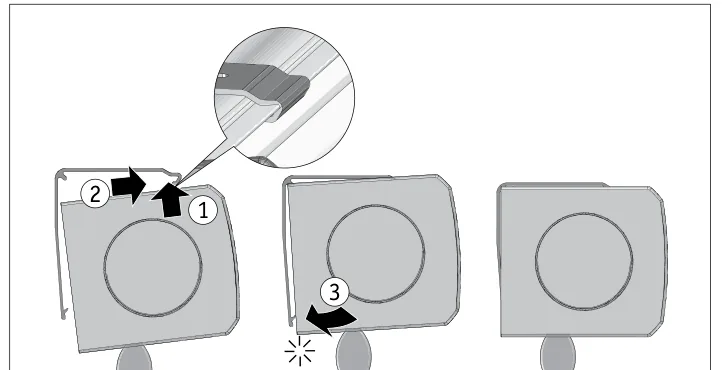

Firkantet motordeksel monteres på S3-kassettenden i tre trinn: trykk inn (1), skyv (2) og klikk på plass (3) — Montering av motordeksel (1, 2, 3)

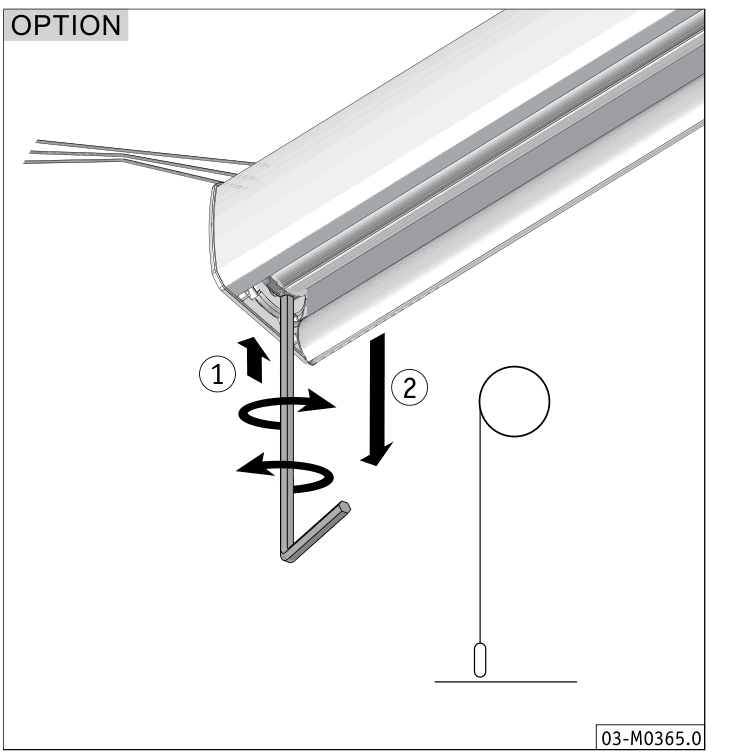

OPTION: S3-kassett sett fra siden der en umbrakonøkkel settes inn nedenfra; roter (1) for å justere og trekk ut (2) — OPTION – justering med umbrakonøkkel (1, 2)

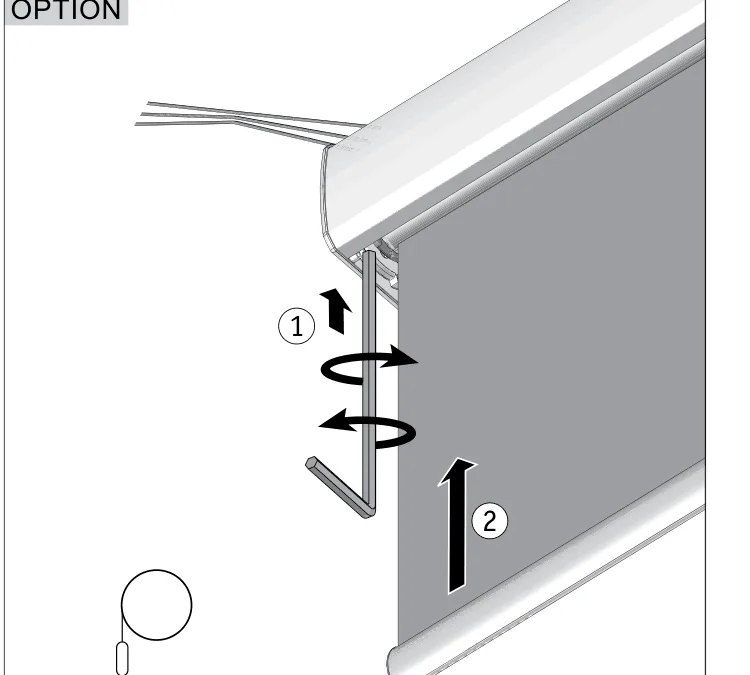

OPTION: S3-kassett med utrullet duk der umbrakonøkkel roteres (1) og duken beveges oppover (2) — OPTION – justering med utrullet duk (1, 2)

Sideskinner - 64mm

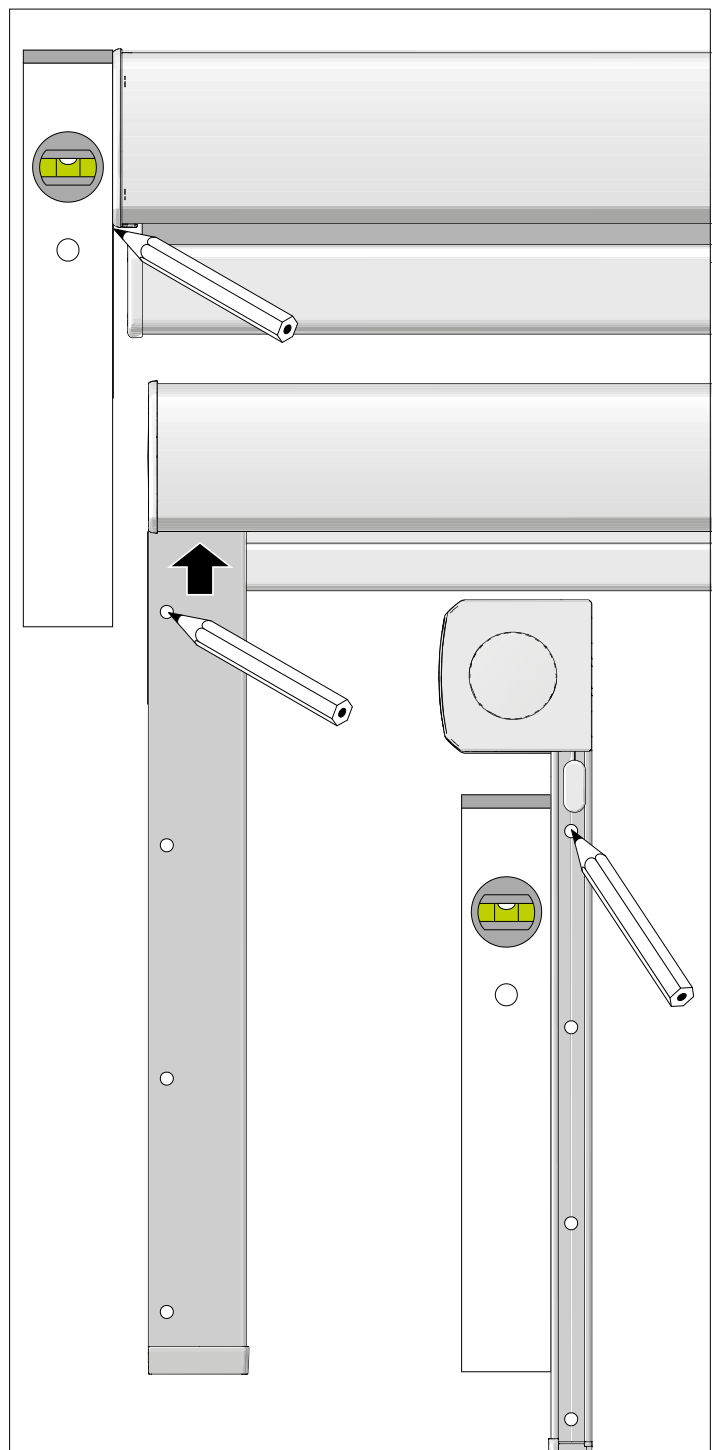

Sideskinne rettes opp med vater og posisjonen markeres med blyant mot kassettenden og langs skinnen, med pil oppover — Marker sideskinnen i lodd med vater og blyant

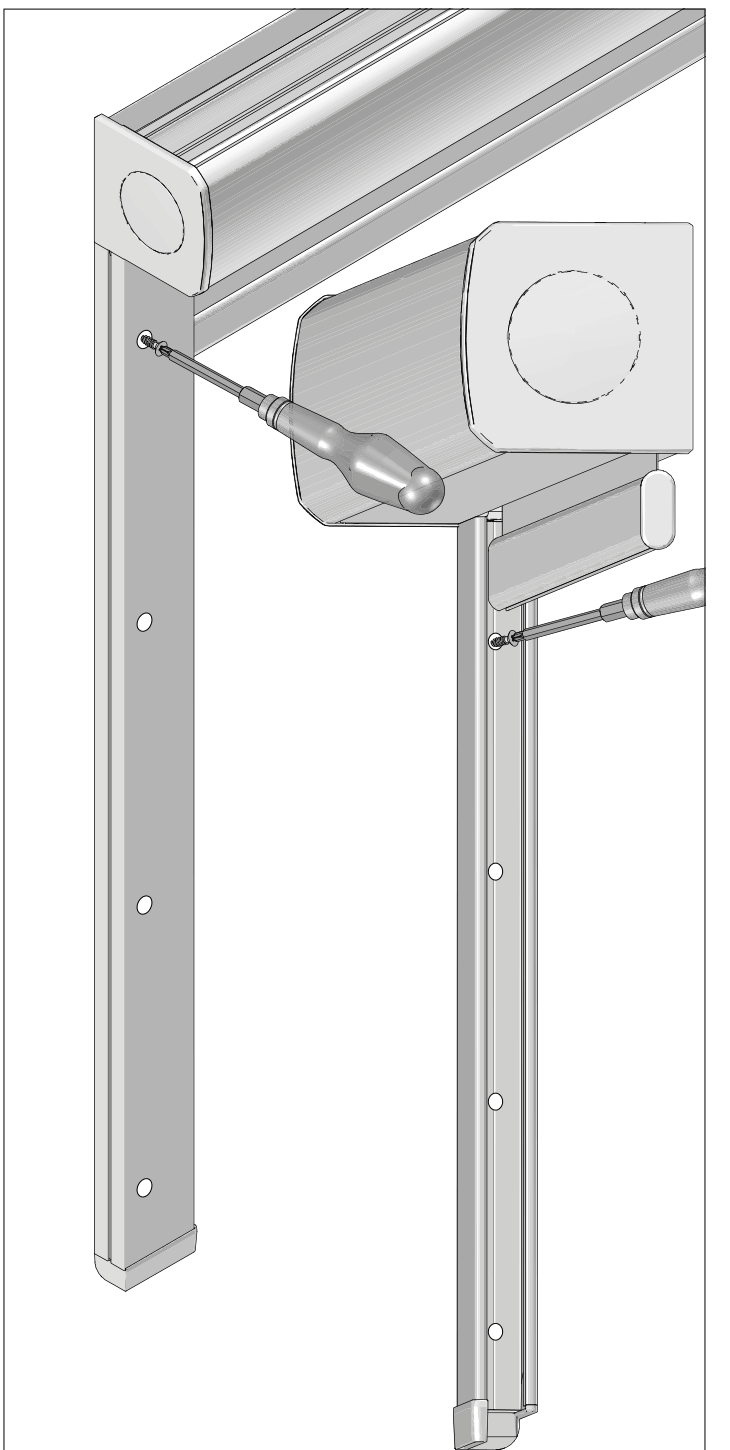

Kassettenden montert i hjørnet der sideskinnen skrus fast med skrutrekker øverst og nederst — Skru fast sideskinnen

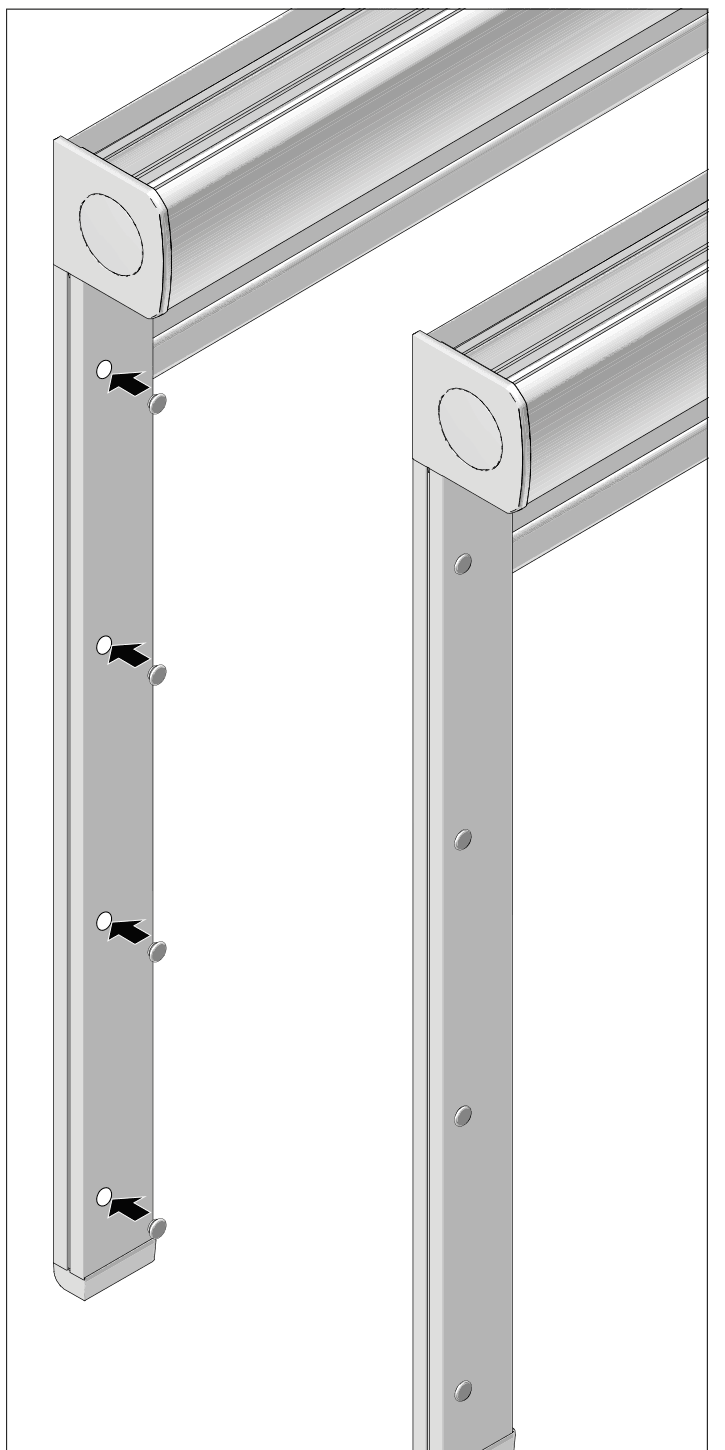

Ferdig ramme i perspektiv med sideskinne der svarte piler peker på skruepunktene langs skinnen — Skruepunkter langs sideskinnen

Sideskinner - 35mm

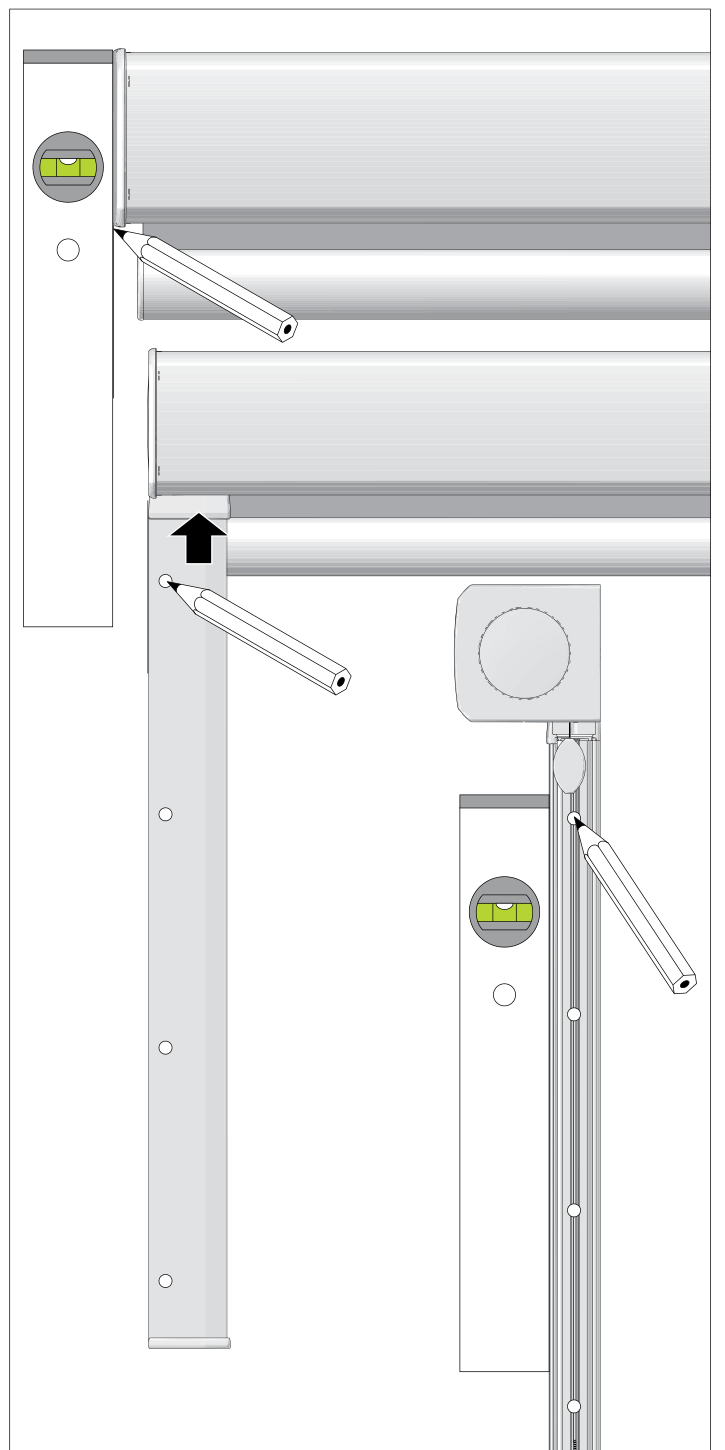

Sideskinne rettes opp med vater og posisjonen markeres med blyant mot kassettenden og langs skinnen, med pil oppover — Marker sideskinnen i lodd med vater og blyant

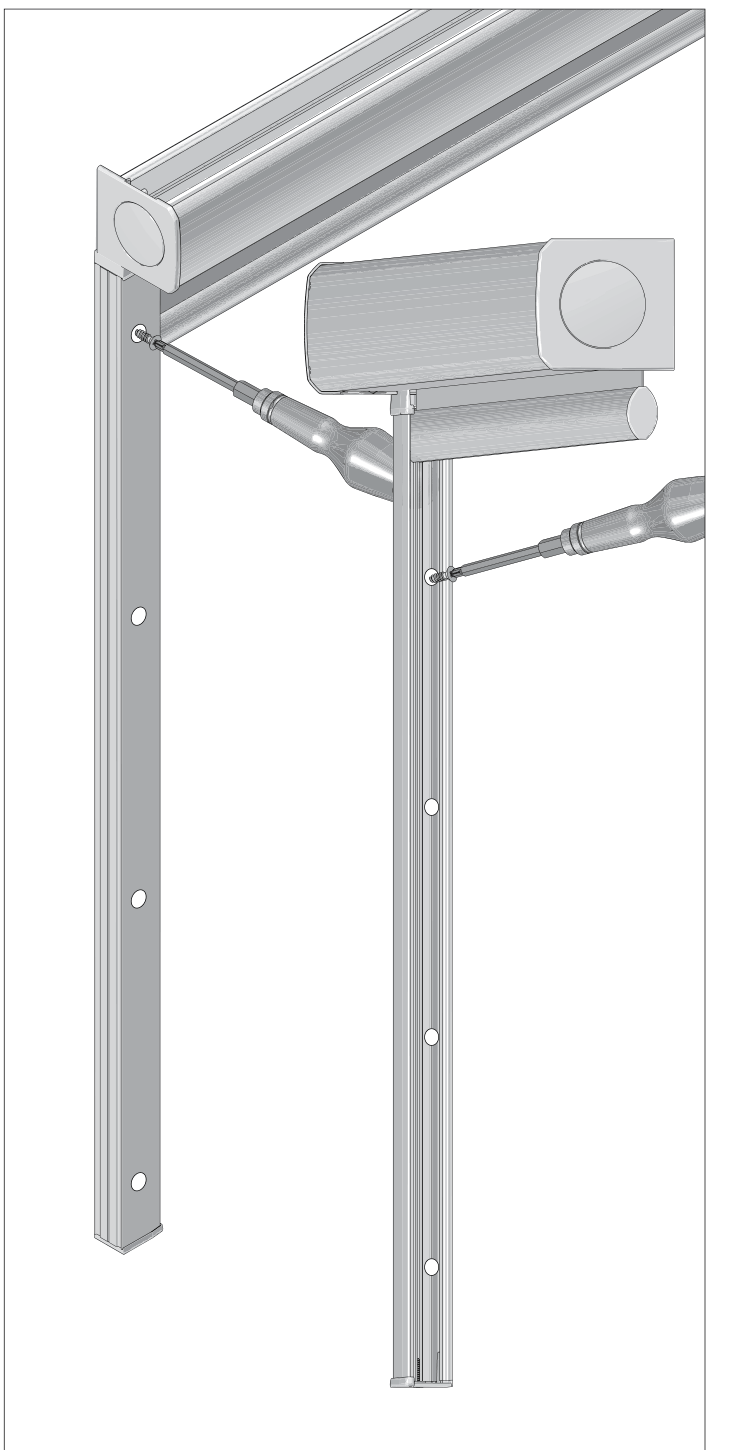

Kassettenden montert i hjørnet der sideskinnen skrus fast med skrutrekker øverst og nederst — Skru fast sideskinnen

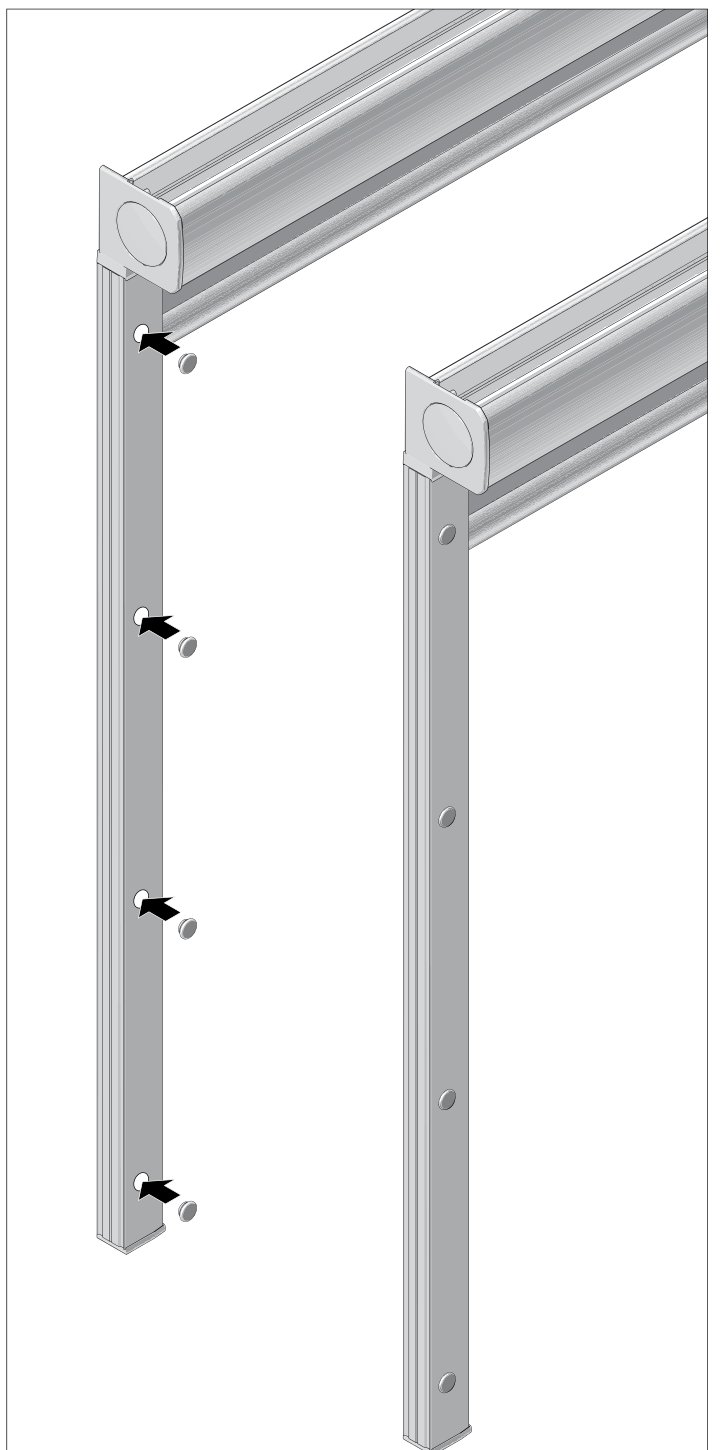

Ferdig ramme i perspektiv med sideskinne der svarte piler peker på skruepunktene langs skinnen — Skruepunkter langs sideskinnen
