Monteringsanvisning AO10
Les mer om Duette gardin AO10 her.

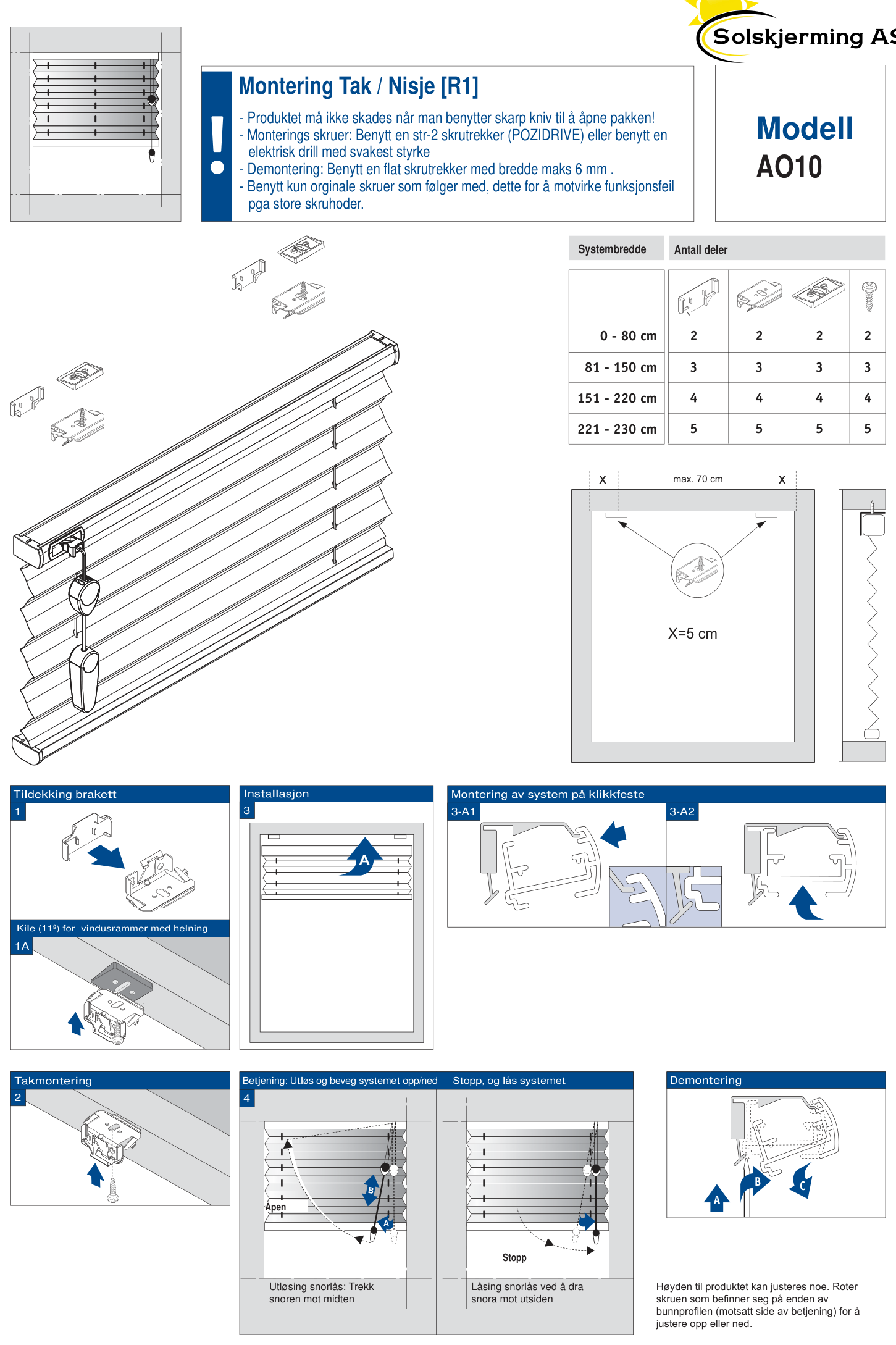

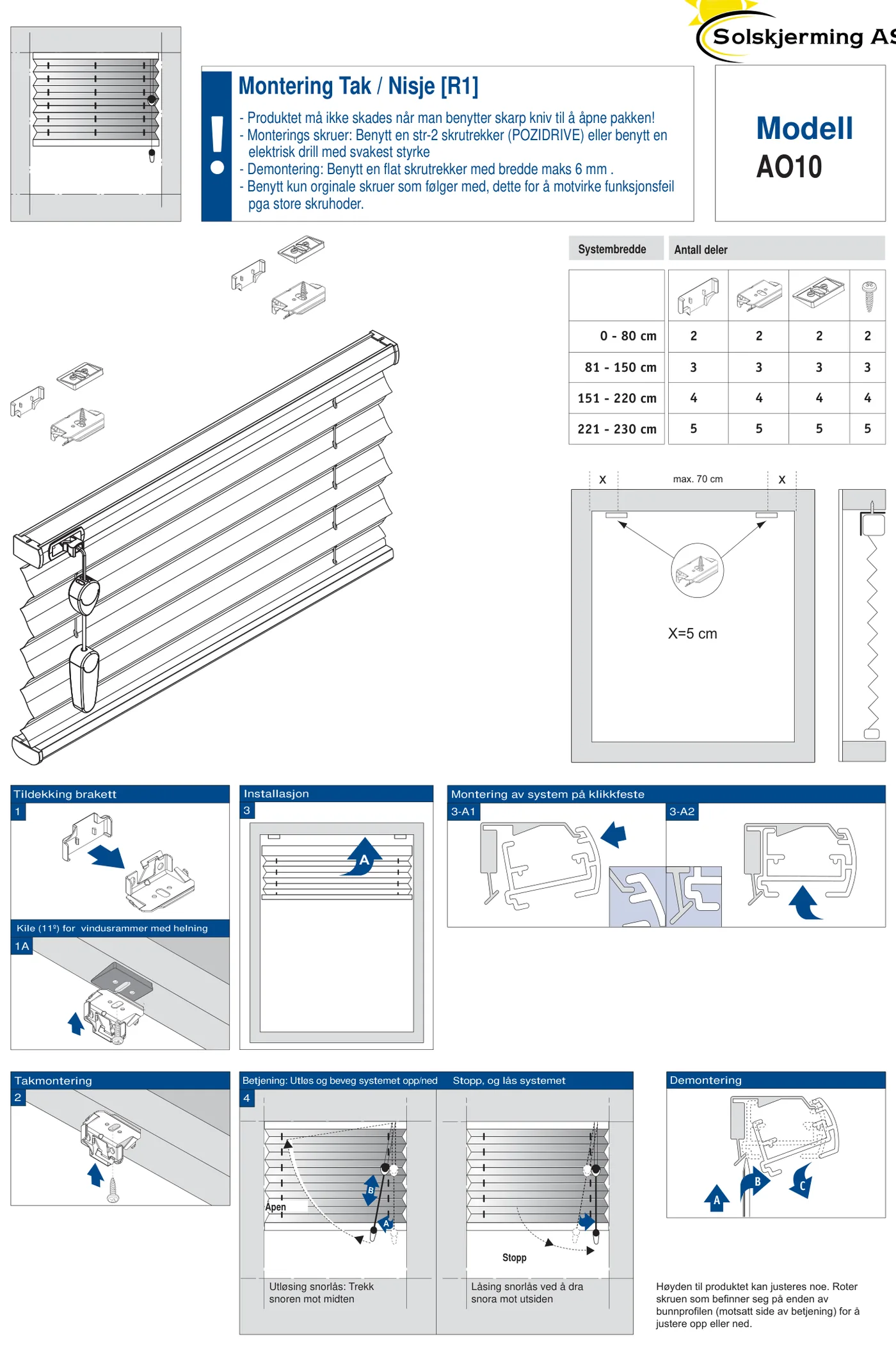

Montering Tak / Nisje [R1]
- Monterings skruer: Benytt en str-2 skrutrekker (POZIDRIVE) eller benytt en elektrisk drill med svakest styrke
- Demontering: Benytt en flat skrutrekker med bredde maks 6 mm.
- Benytt kun orginale skruer som følger med, dette for å motvirke funksjonsfeil pga store skruhoder.
Modell AO10
1 Tildekking brakett
1A Kile (11º) for vindusrammer med helning
2 Takmontering
3 Installasjon
Montering av system på klikkfeste
4 Betjening: Utløs og beveg systemet opp/ned
Stopp, og lås systemet
Utløsing snorlås: Trekk snoren mot midten
Låsing snorlås ved å dra snora mot utsiden
Demontering
Høyden til produktet kan justeres noe. Roter skruen som befinner seg på enden av bunnprofilen (motsatt side av betjening) for å justere opp eller ned.

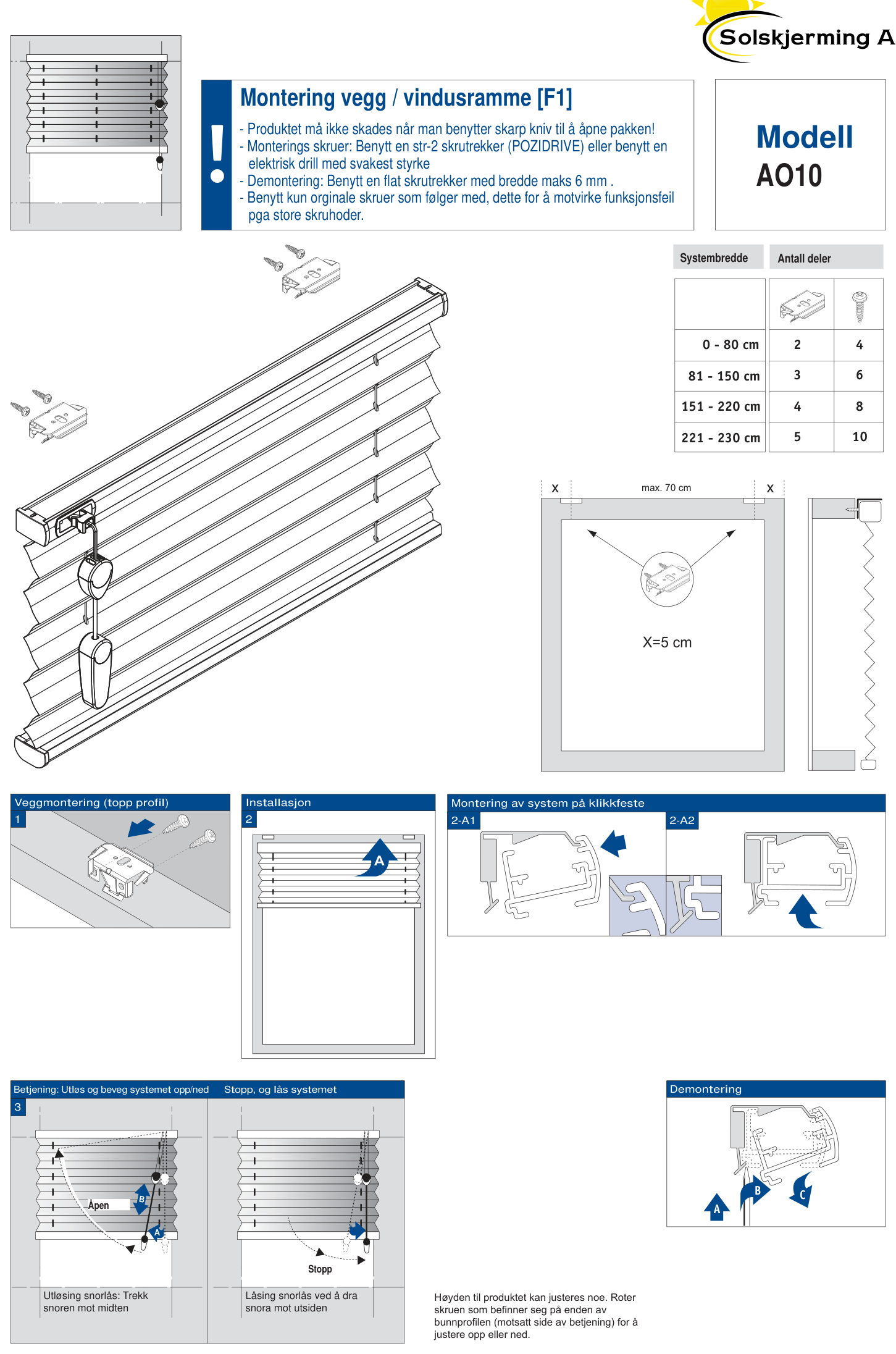

Montering vegg / vindusramme [F1]
- Monterings skruer: Benytt en str-2 skrutrekker (POZIDRIVE) eller benytt en elektrisk drill med svakest styrke
- Demontering: Benytt en flat skrutrekker med bredde maks 6 mm.
- Benytt kun orginale skruer som følger med, dette for å motvirke funksjonsfeil pga store skruhoder.
Modell AO10
1 Veggmontering (topp profil)
2 Installasjon
Montering av system på klikkfeste
3 Betjening: Utløs og beveg systemet opp/ned
Stopp, og lås systemet
Utløsing snorlås: Trekk snoren mot midten
Låsing snorlås ved å dra snora mot utsiden
Demontering
Høyden til produktet kan justeres noe. Roter skruen som befinner seg på enden av bunnprofilen (motsatt side av betjening) for å justere opp eller ned.
