Monteringsanvisning · Sist oppdatert: 29.08.2026

Monteringsanvisning AU10

Les mer om Duette SmartCord AU10 her.

Montering Tak / Nisje [R1]

- Produktet må ikke skades når man benytter skarp kniv til å åpne pakken!
- Monterings skruer: Benytt en str-2 skrutrekker (POZIDRIVE) eller benytt en elektrisk drill med svakest styrke
- Demontering: Benytt en flat skrutrekker med bredde maks 6 mm
- Benytt kun orginale skruer som følger med, dette for å motvirke funksjonsfeil pga store skruhoder

Modell AU10

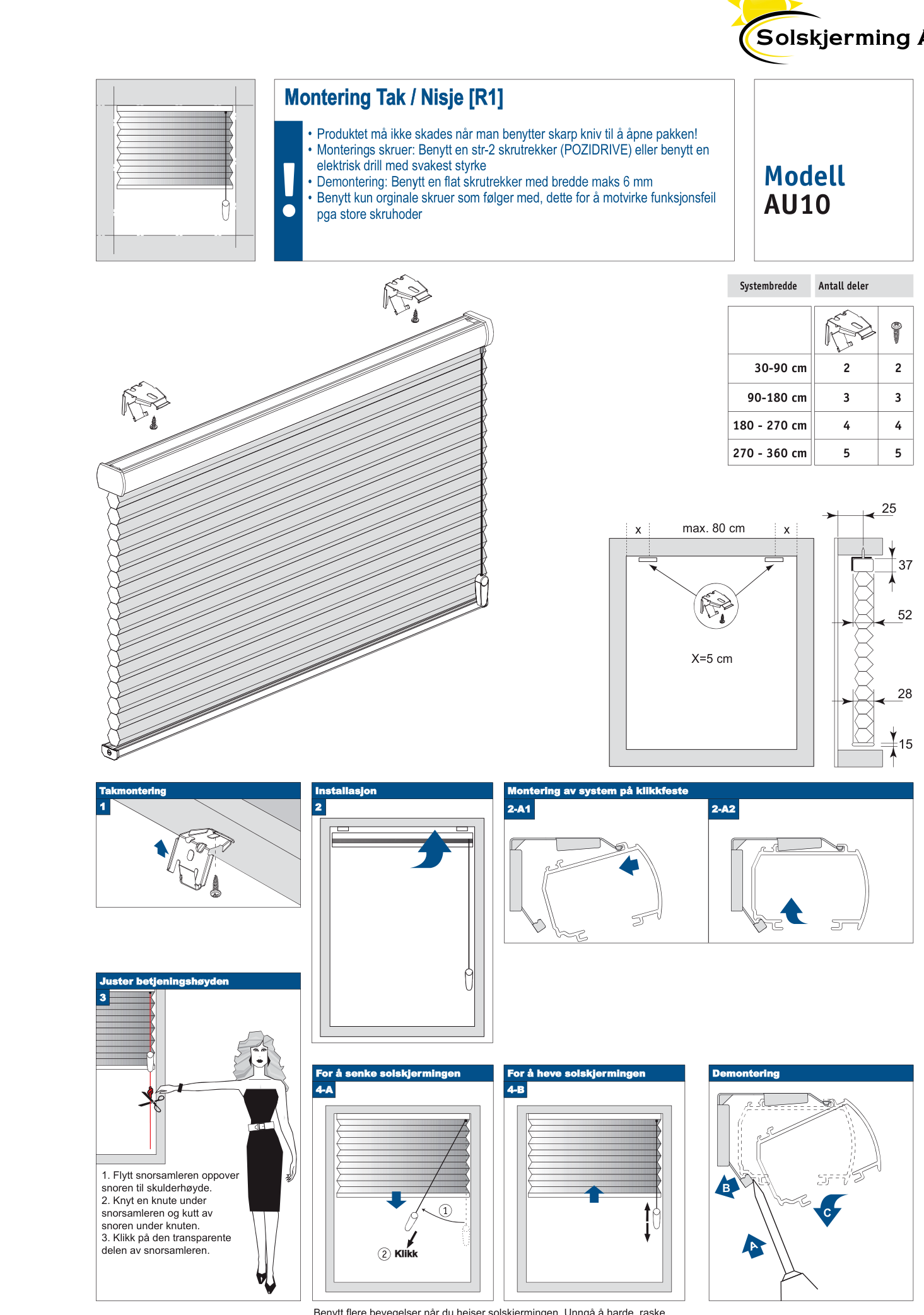

Monteringsanvisning for AU10 ved tak/nisje: sprengskisse av plisségardin med klikkbraketter og skruer i topp, tabell over systembredde og antall deler fra 30-90 cm til 270-360 cm, målskisse med braketter x=5 cm inn fra hjørnene og max. 80 cm mellomrom, sideprofil med mål 25/37/52/28/15, og stegdiagrammer for takmontering, installasjon, klikkfeste, juster betjeningshøyde, senke, heve og demontering
Montering Tak / Nisje [R1]

1 Takmontering

2 Installasjon

Montering av system på klikkfeste

3 Juster betjeningshøyden

  1. Flytt snorsamleren oppover snoren til skulderhøyde.
  2. Knyt en knute under snorsamleren og kutt av snoren under knuten.
  3. Klikk på den transparente delen av snorsamleren.

4-A For å senke solskjermingen

4-B For å heve solskjermingen

Demontering

Benytt flere bevegelser når du heiser solskjermingen. Unngå å harde, raske drag som "bunner ut" mekanismen når du bemanner produktet.

Montering vegg / vindusramme [F1]

- Produktet må ikke skades når man benytter skarp kniv til å åpne pakken!
- Monterings skruer: Benytt en str-2 skrutrekker (POZIDRIVE) eller benytt en elektrisk drill med svakest styrke
- Demontering: Benytt en flat skrutrekker med bredde maks 6 mm
- Benytt kun orginale skruer som følger med, dette for å motvirke funksjonsfeil pga store skruhoder

Modell AU10

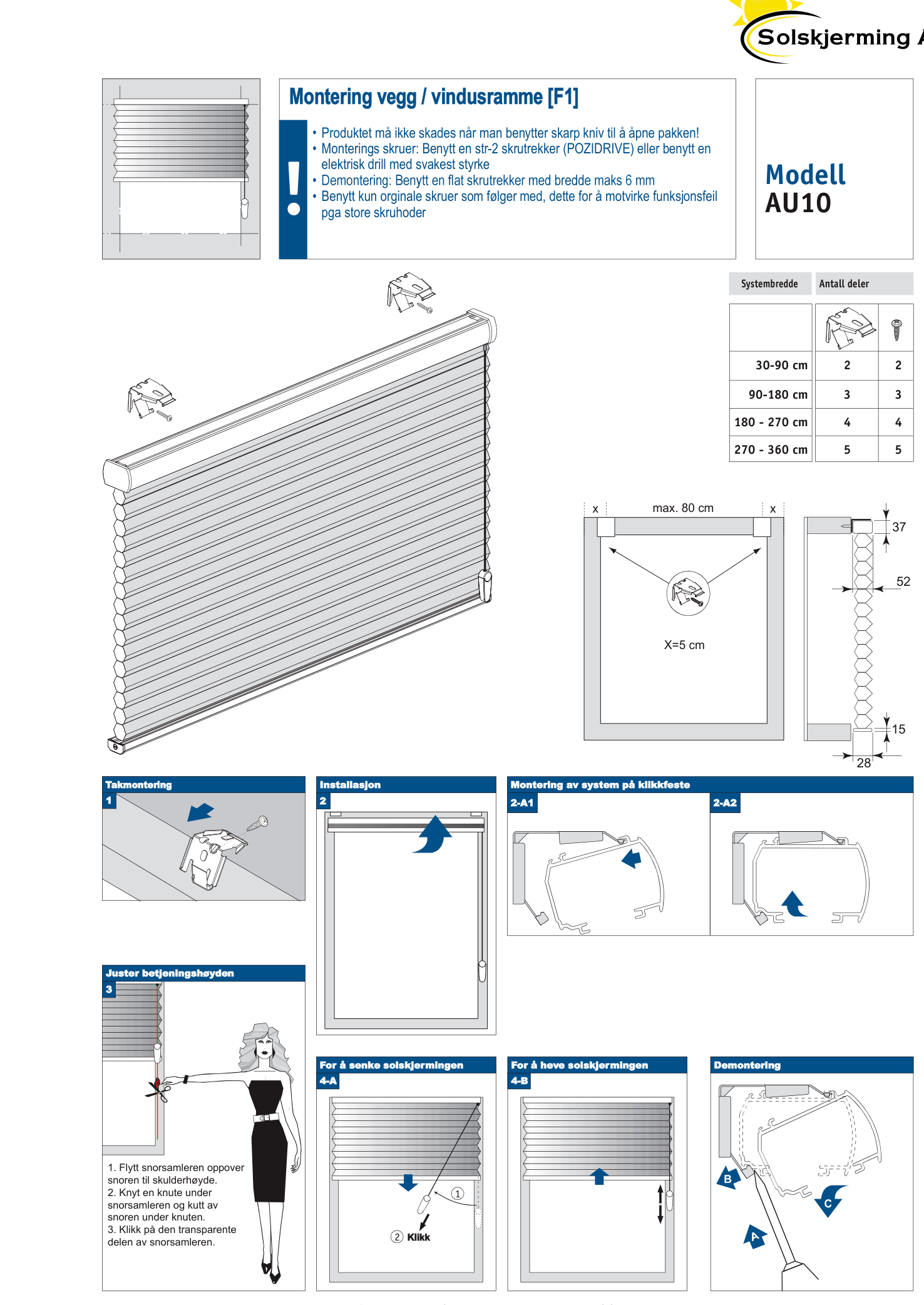

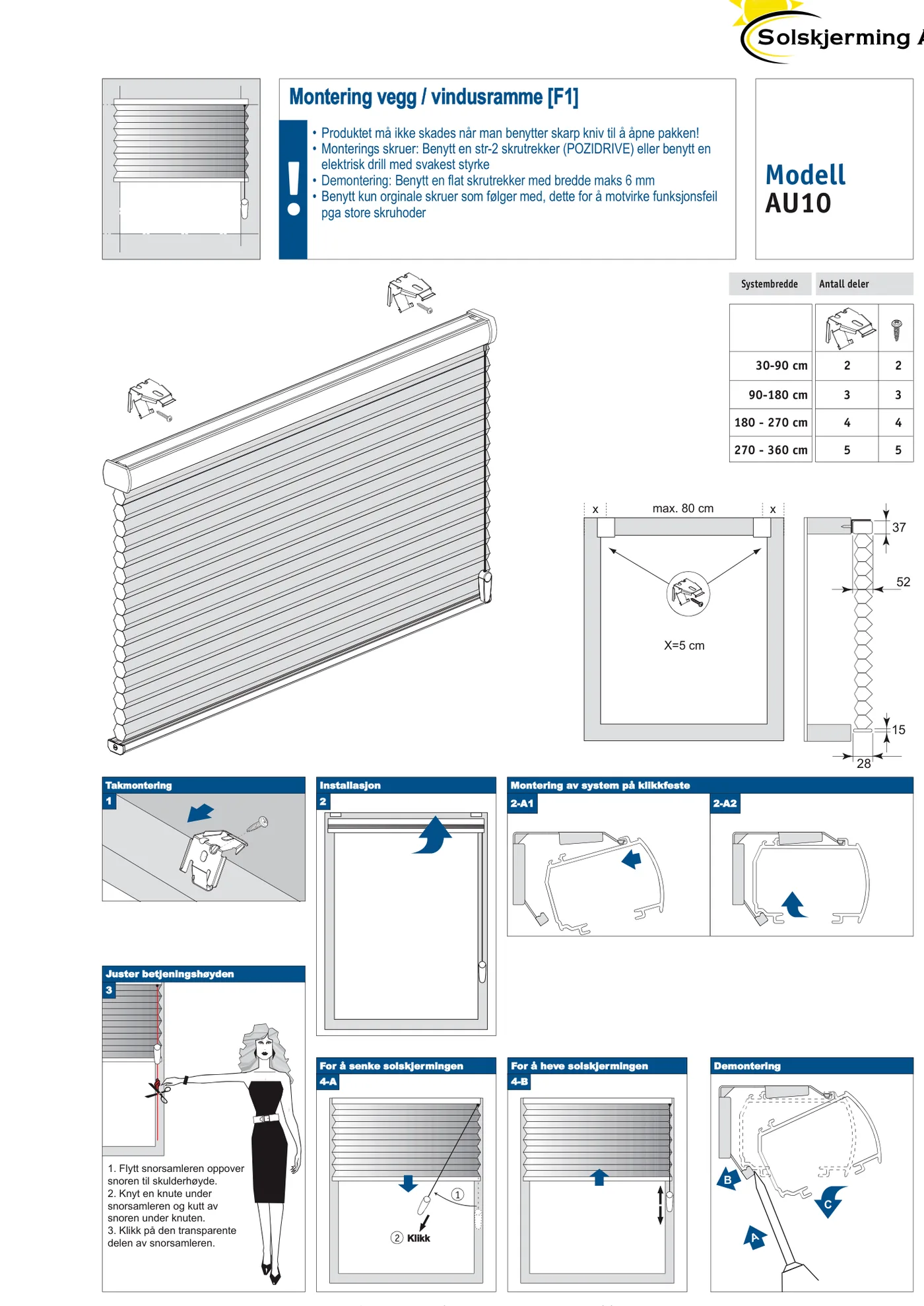

Monteringsanvisning for AU10 ved vegg/vindusramme: sprengskisse av plisségardin med vinkelbraketter og skruer i topp, tabell over systembredde og antall deler fra 30-90 cm til 270-360 cm, målskisse med braketter x=5 cm inn fra hjørnene og max. 80 cm mellomrom, sideprofil med mål 37/52/28/15, og stegdiagrammer for takmontering, installasjon, klikkfeste, juster betjeningshøyde, senke, heve og demontering
Montering vegg / vindusramme [F1]

1 Takmontering

2 Installasjon

Montering av system på klikkfeste

3 Juster betjeningshøyden

  1. Flytt snorsamleren oppover snoren til skulderhøyde.
  2. Knyt en knute under snorsamleren og kutt av snoren under knuten.
  3. Klikk på den transparente delen av snorsamleren.

4-A For å senke solskjermingen

4-B For å heve solskjermingen

Demontering

Benytt flere bevegelser når du heiser solskjermingen. Unngå å harde, raske drag som "bunner ut" mekanismen når du bemanner produktet.
