Monteringsanvisning · Sist oppdatert: 29.08.2026

Monteringsanvisning BB20

Les mer om Duette gardin BB20 her.

Montering Tak / Nisje [R1]

- Produktet må ikke skades når man benytter skarp kniv til å åpne pakken!
- Monterings skruer: Benytt en str-2 skrutrekker (POZIDRIVE) eller benytt en elektrisk drill med svakest styrke.
- Demontering: Benytt en flat skrutrekker med bredde maks 6 mm.
- Benytt kun orginale skruer som følger med, dette for å motvirke funksjonsfeil pga store skruhoder.

Modell BB20

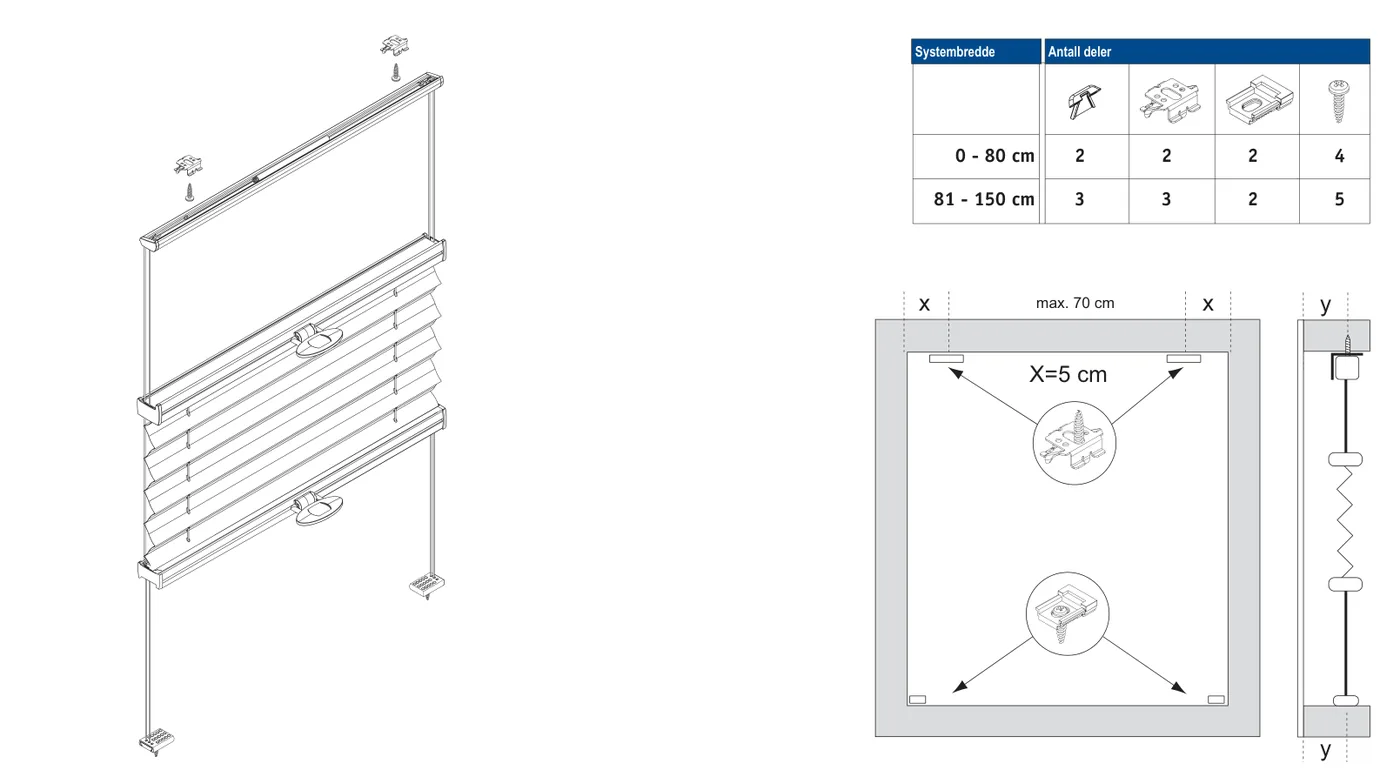

Sprengskisse av BB20 plisségardin montert i tak eller nisje, med klikkbraketter og skruer i topp og bunn, og målskisse som viser braketter X=5 cm inn fra hjørnene, max. 70 cm mellomrom og sideprofil merket y
Montering Tak / Nisje [R1]

1 Takmontering

1A Kile (11º) for vindusrammer med helning

2 Installasjon brakett nede

3 Installasjons rekkefølge

Montering av system på klikkfeste

4 Betjening

5 Stramming og slakking av snorene

Demontering

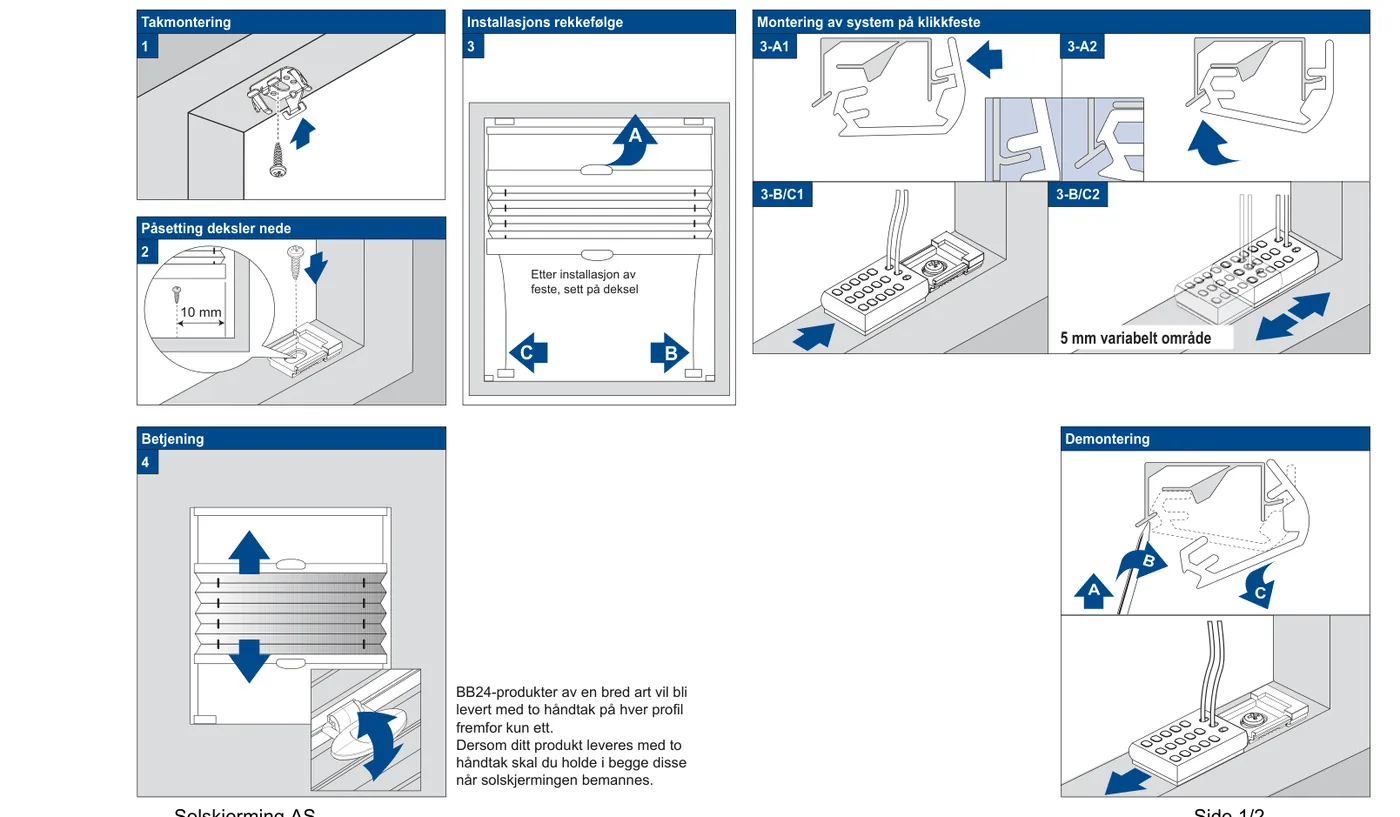

Stegdiagrammer for takmontering av BB20: 1 takmontering med skrue, 1A kile 11 grader for skrå vindusrammer, 2 installasjon brakett nede med 10 mm, 3 installasjonsrekkefølge A/B/C, 3-A1/3-A2/3-B/C 1/3-B/C 2 montering av system på klikkfeste med 5 mm variabelt område, 4 betjening og demontering
Montering av system på klikkfeste og betjening
Ignorer dette steget dersom du har bestilt et BB20-produkt som er 120cm eller smalere! Ditt produkt vil være ferdig tilpasset dine mål. Dersom ditt produkt overstiger 120cm i bredde vil et strammeverktøy medfølge. Før verktøyet inn på skinnen på den siden du vil stramme snoren. Skyv hardt til høyre/venstre for å stramme/slakke den.
BB24-produkter av en bred art vil bli levert med to håndtak på hver profil fremfor kun ett.
Dersom ditt produkt leveres med to håndtak skal du holde i begge disse når solskjermingen bemannes.

Montering vegg / vindusramme [F1]

- Produktet må ikke skades når man benytter skarp kniv til å åpne pakken!
- Monterings skruer: Benytt en str-2 skrutrekker (POZIDRIVE) eller benytt en elektrisk drill med svakest styrke
- Demontering: Benytt en flat skrutrekker med bredde maks 6 mm.
- Benytt kun orginale skruer som følger med, dette for å motvirke funksjonsfeil pga store skruhoder.

Modell BB20

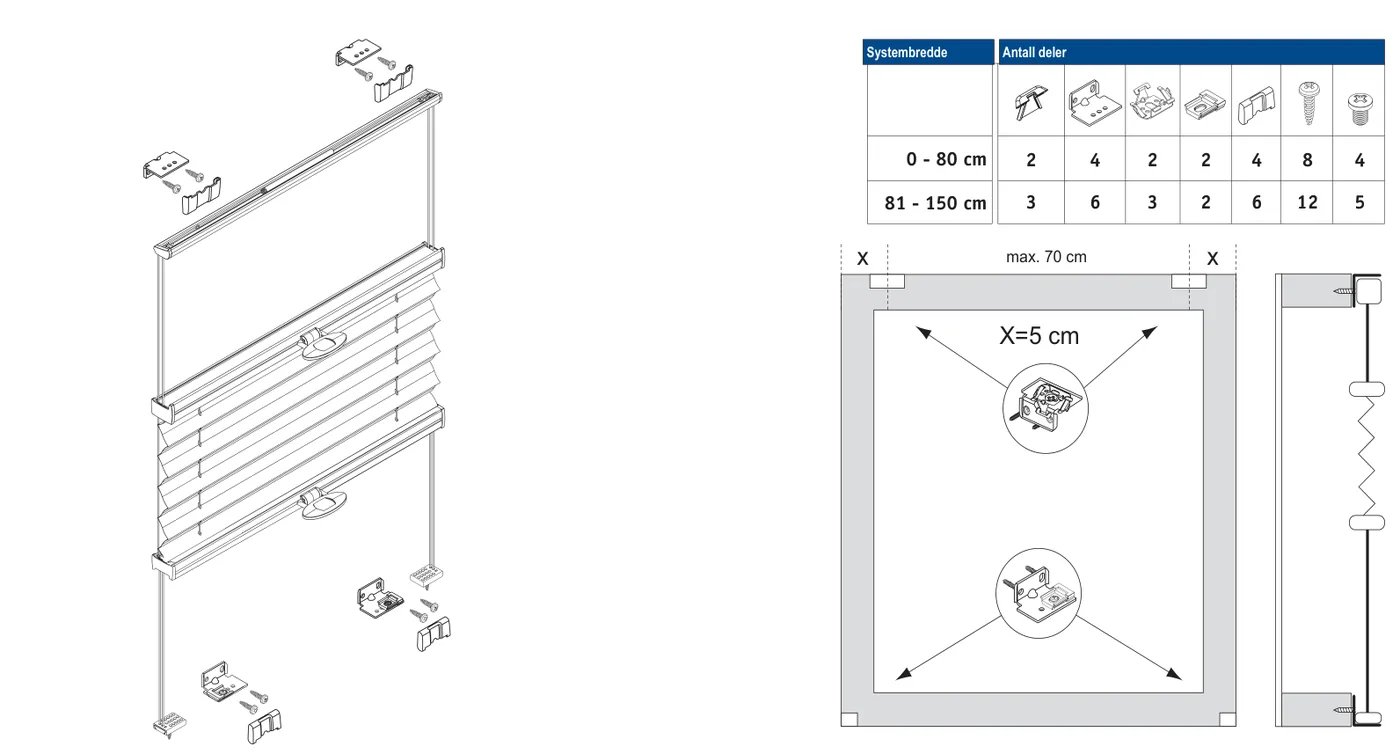

Sprengskisse av BB20 plisségardin montert på vegg eller vindusramme, med vinkelbraketter, deksler og skruer i topp og bunn, og målskisse som viser braketter X=5 cm inn fra hjørnene, max. 70 cm mellomrom og sideprofil merket y
Montering vegg / vindusramme [F1]

1 Veggmontering (topp profil)

2 Veggmontering (brakett nede)

3 Sett på dekslene

4 Påsetting deksler nede

5 Installasjons rekkefølge

Montering av system på klikkfeste

6 Betjening

Demontering

5 Stramming og slakking av snorene

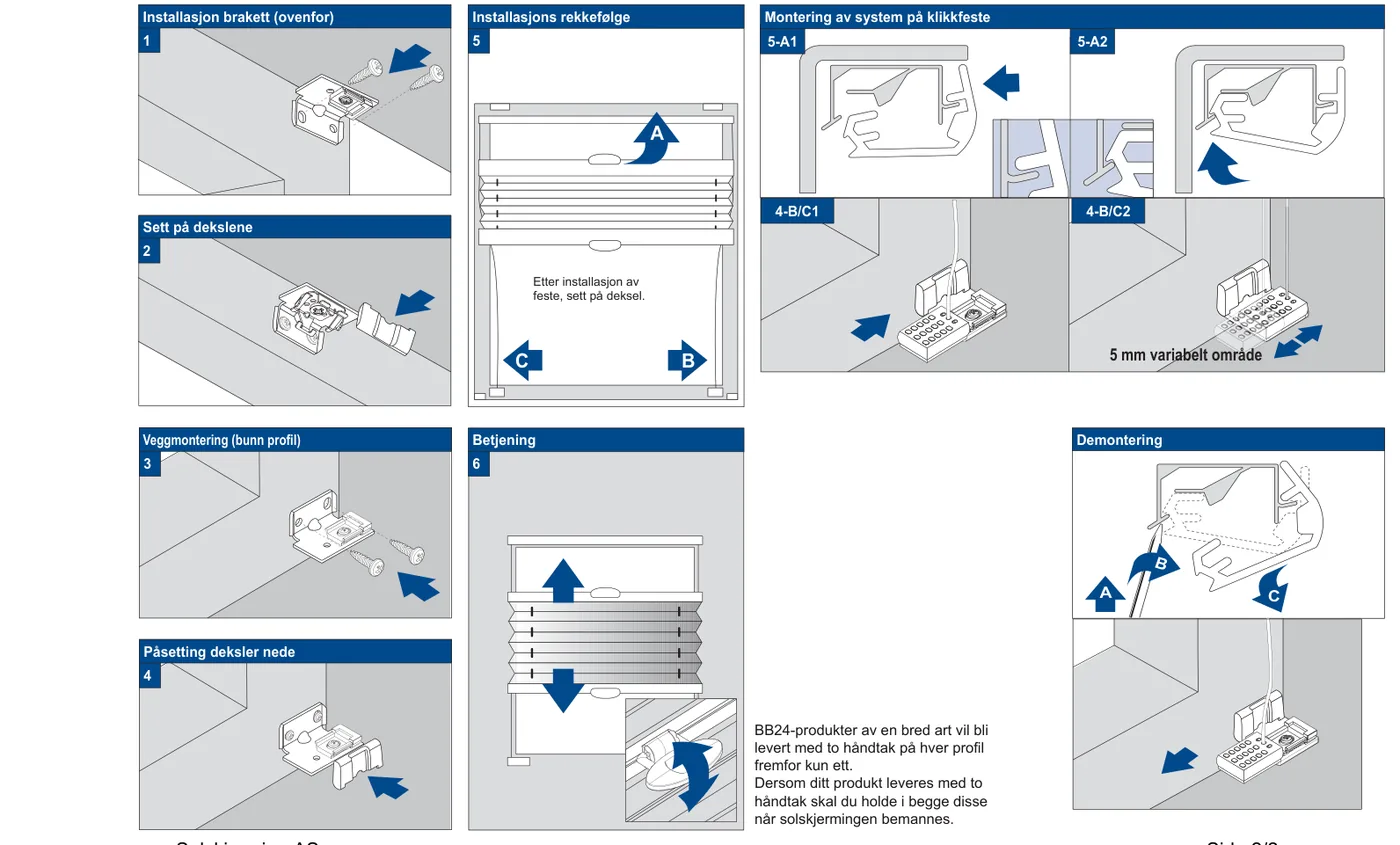

Stegdiagrammer for veggmontering av BB20: 1 veggmontering topp profil, 2 veggmontering brakett nede, 3 sett på dekslene, 4 påsetting deksler nede, 5 installasjonsrekkefølge A/B/C, 5-A1/5-A2/5-B/C 1/5-B/C 2 montering av system på klikkfeste med 5 mm variabelt område, 6 betjening og demontering
Montering av system på klikkfeste og betjening
Ignorer dette steget dersom du har bestilt et BB20-produkt som er 120cm eller smalere! Ditt produkt vil være ferdig tilpasset dine mål. Dersom ditt produkt overstiger 120cm i bredde vil et strammeverktøy medfølge. Før verktøyet inn på skinnen på den siden du vil stramme snoren. Skyv hardt til høyre/venstre for å stramme/slakke den.
BB24-produkter av en bred art vil bli levert med to håndtak på hver profil fremfor kun ett.
Dersom ditt produkt leveres med to håndtak skal du holde i begge disse når solskjermingen bemannes.
