Tilbake til produktside← Duette DB20
Monteringsanvisning · Sist oppdatert: 29.08.2026

Monteringsanvisning DB20

Les mer om Duette DB20 her.

Montering Tak / Nisje [R1]

Produktet må ikke skades når man benytter skarp kniv til å åpne pakken! Monterings skruer: Benytt en str-2 skrutrekker (POZIDRIVE) eller benytt en elektrisk drill med svakest styrke. Demontering: Benytt en flat skrutrekker med bredde maks 6 mm. Benytt kun orginale skruer som følger med, dette for å motvirke funksjonsfeil pga store skruhoder.

Modell DB20

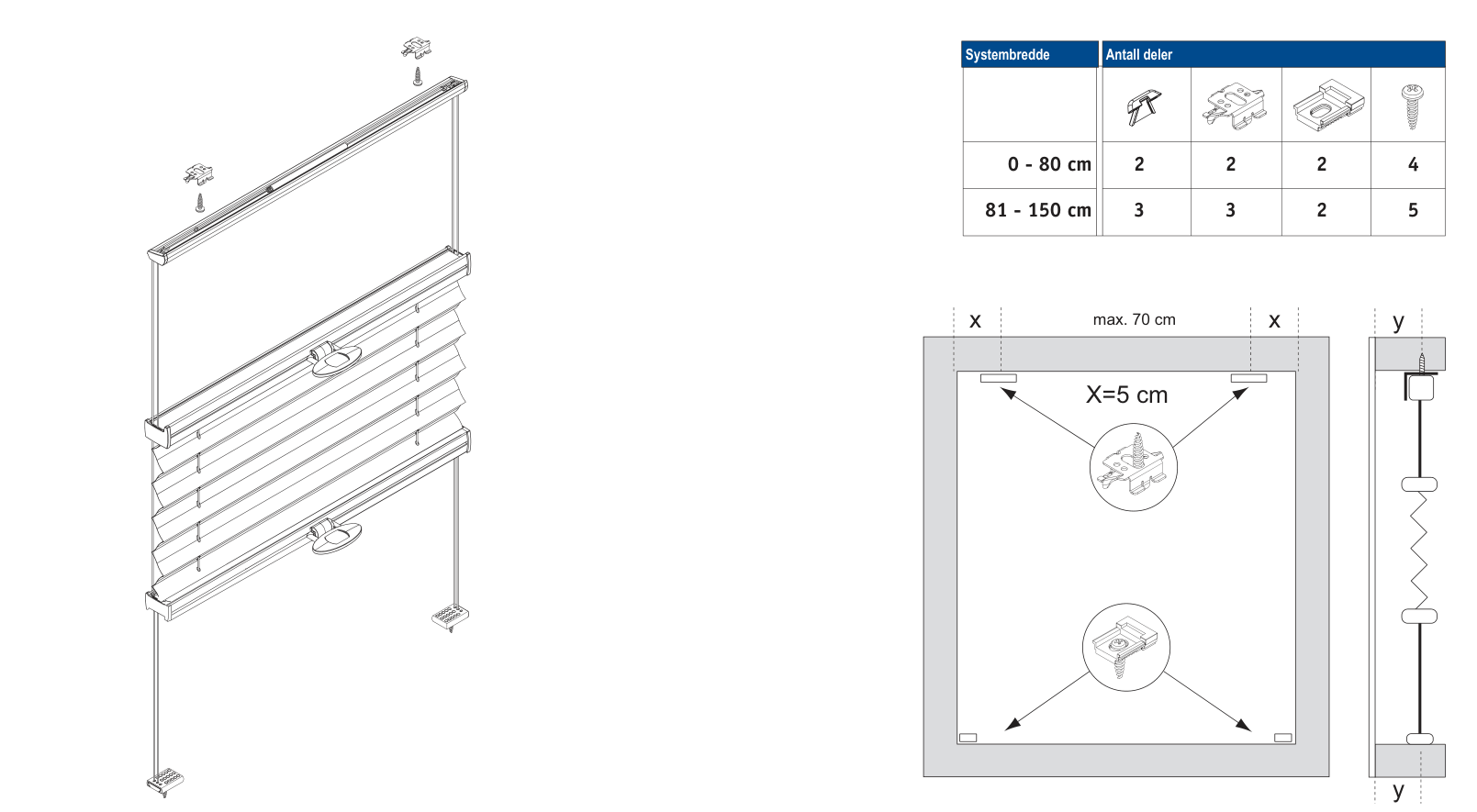

Sprengskisse av DB20 plisségardin montert i tak eller nisje, med klikkbraketter og skruer i topp og bunn, delsoversikt (Systembredde / Antall deler) og målskisse som viser braketter X=5 cm inn fra hjørnene, max. 70 cm mellomrom og sideprofil merket y
Montering Tak / Nisje [R1]

1 Takmontering

2 Påsetting deksler nede

3 Installasjons rekkefølge

Montering av system på klikkfeste

4 Betjening

Demontering

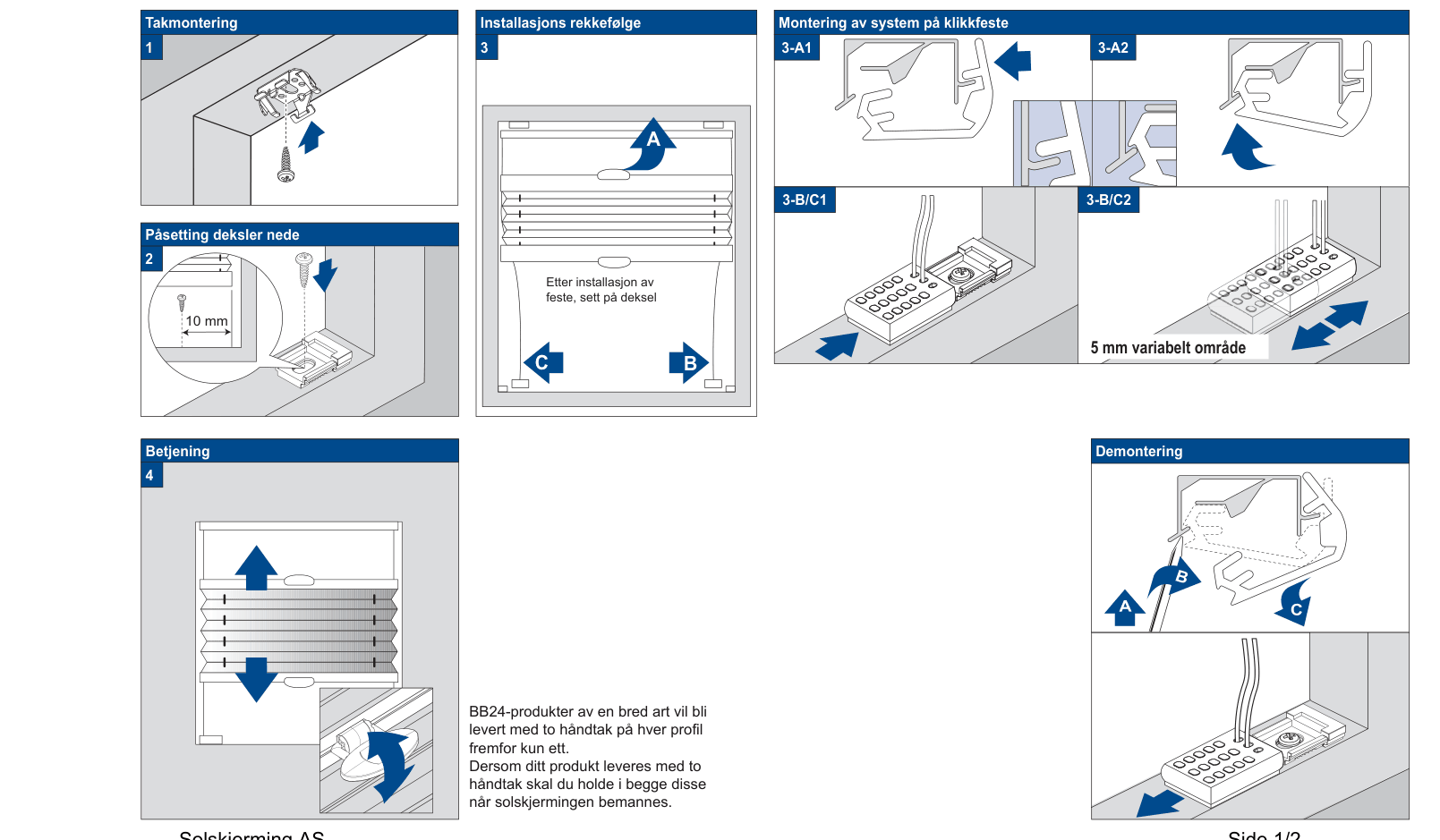

Stegdiagrammer for takmontering av DB20: 1 takmontering med skrue, 2 påsetting deksler nede med 10 mm, 3 installasjonsrekkefølge A/B/C, 3-A1/3-A2/3-B/C1/3-B/C2 montering av system på klikkfeste med 5 mm variabelt område, 4 betjening og demontering
Montering av system på klikkfeste og betjening
BB24-produkter av en bred art vil bli levert med to håndtak på hver profil fremfor kun ett.
Dersom ditt produkt leveres med to håndtak skal du holde i begge disse når solskjermingen bemannes.

Montering vegg / vindusramme [F1]

Produktet må ikke skades når man benytter skarp kniv til å åpne pakken! Monterings skruer: Benytt en str-2 skrutrekker (POZIDRIVE) eller benytt en elektrisk drill med svakest styrke. Demontering: Benytt en flat skrutrekker med bredde maks 6 mm. Benytt kun orginale skruer som følger med, dette for å motvirke funksjonsfeil pga store skruhoder.

Modell DB20

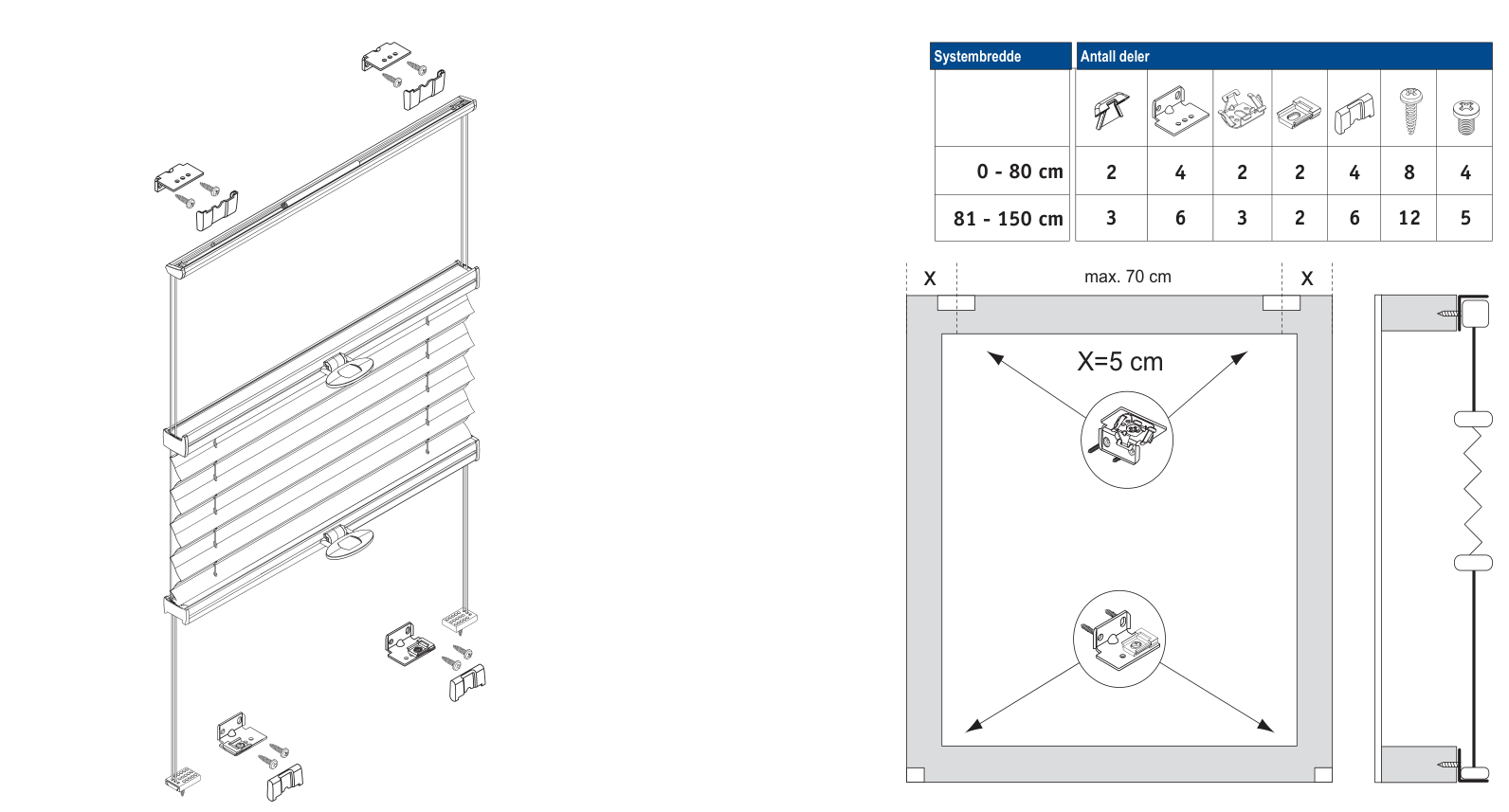

Sprengskisse av DB20 plisségardin montert på vegg eller vindusramme, med vinkelbraketter, deksler og skruer i topp og bunn, delsoversikt (Systembredde / Antall deler) og målskisse som viser braketter X=5 cm inn fra hjørnene, max. 70 cm mellomrom og sideprofil
Montering vegg / vindusramme [F1]

1 Installasjon brakett (ovenfor)

2 Sett på dekslene

3 Veggmontering (bunn profil)

4 Påsetting deksler nede

5 Installasjons rekkefølge

Montering av system på klikkfeste

6 Betjening

Demontering

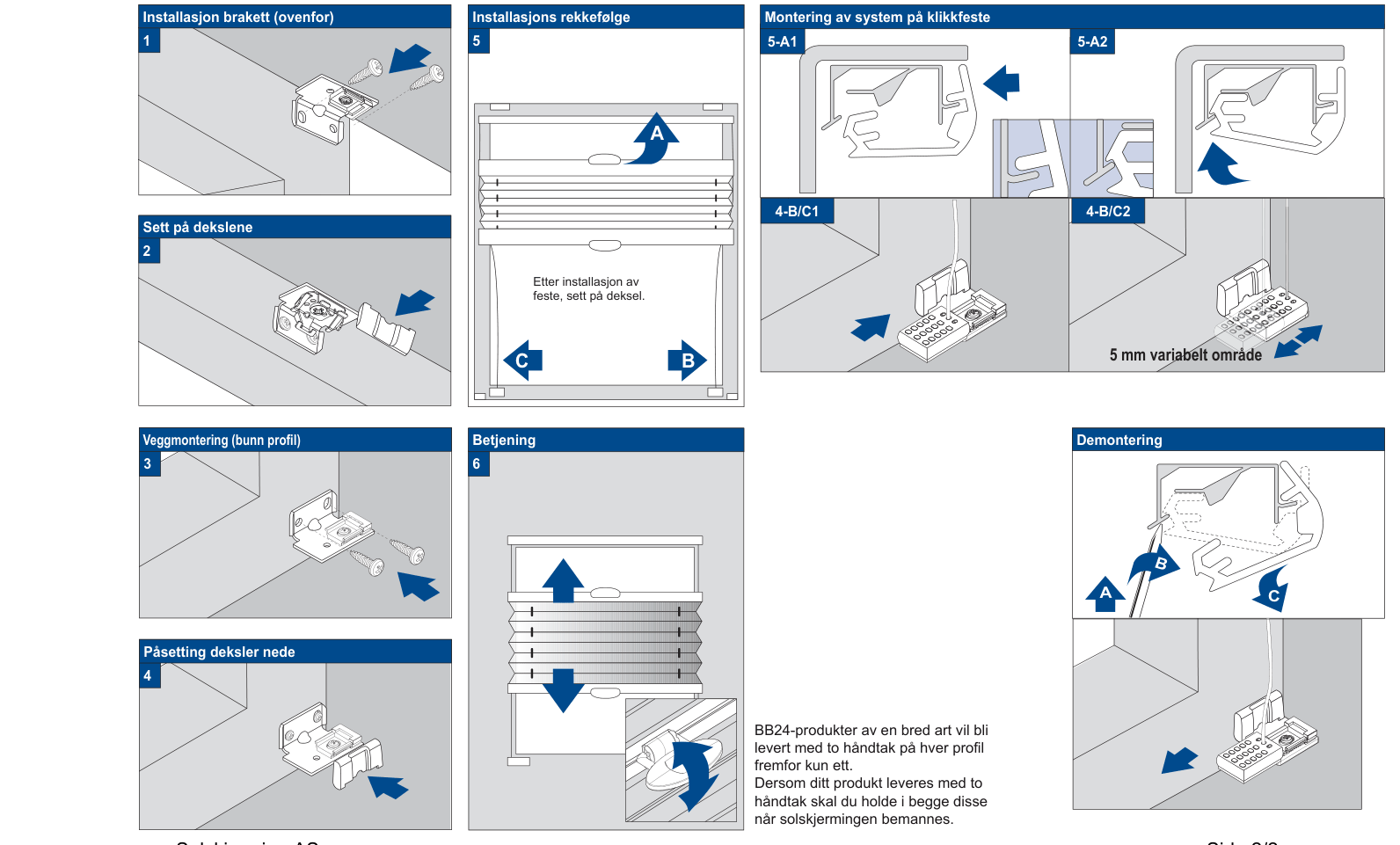

Stegdiagrammer for veggmontering av DB20: 1 installasjon brakett ovenfor, 2 sett på dekslene, 3 veggmontering bunn profil, 4 påsetting deksler nede, 5 installasjonsrekkefølge A/B/C, 5-A1/5-A2/4-B/C1/4-B/C2 montering av system på klikkfeste med 5 mm variabelt område, 6 betjening og demontering
Montering av system på klikkfeste og betjening
BB24-produkter av en bred art vil bli levert med to håndtak på hver profil fremfor kun ett.
Dersom ditt produkt leveres med to håndtak skal du holde i begge disse når solskjermingen bemannes.
