Monteringsanvisning · Sist oppdatert: 29.08.2026

Monteringsanvisning ZIP Screen (90 / 110 / 150)

Les mer om ZIP Screen 90 her. Les mer om ZIP Screen 110 her. Les mer om ZIP Screen 110 Slim Solar her. Les mer om ZIP Screen 150 her.

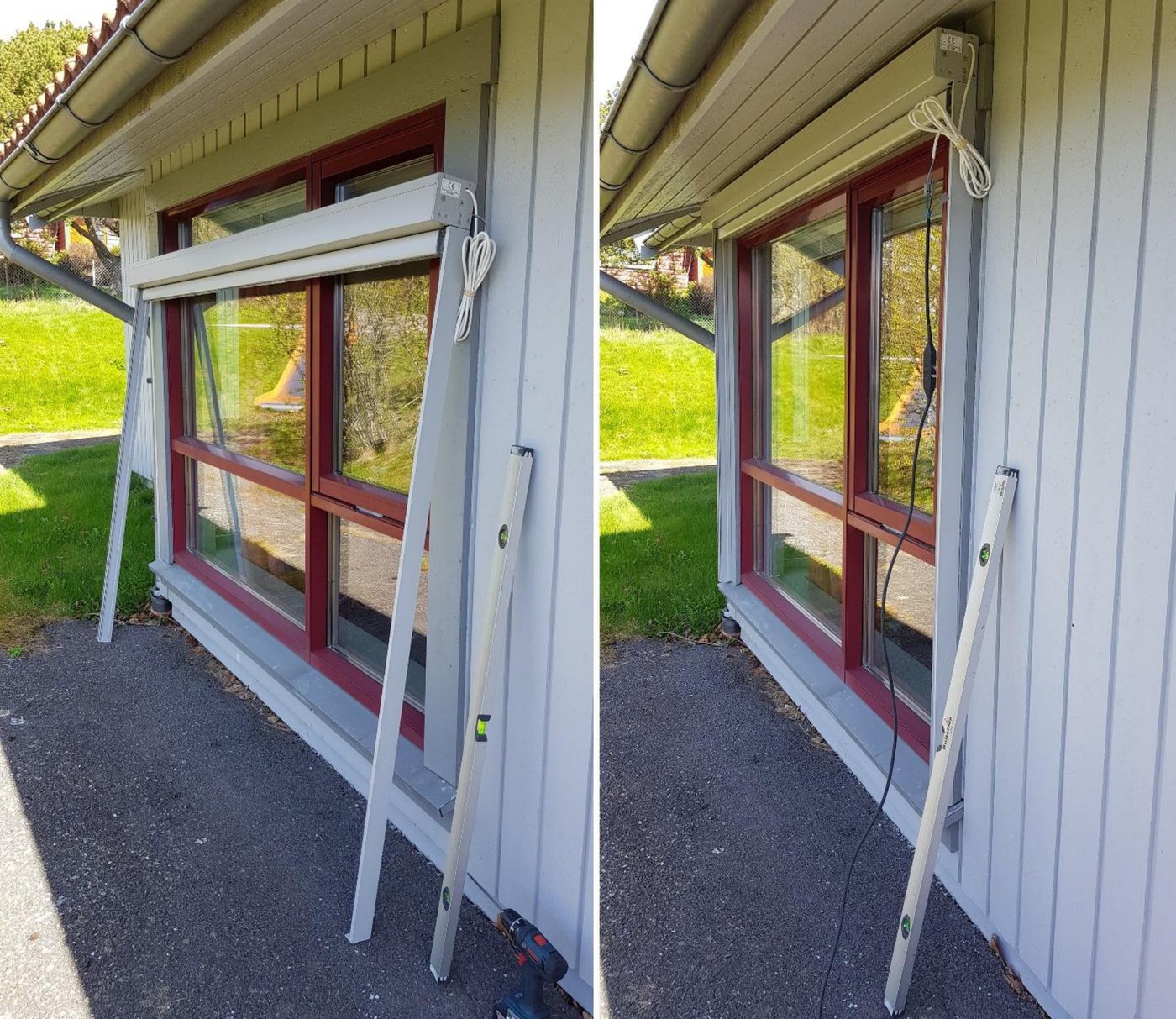

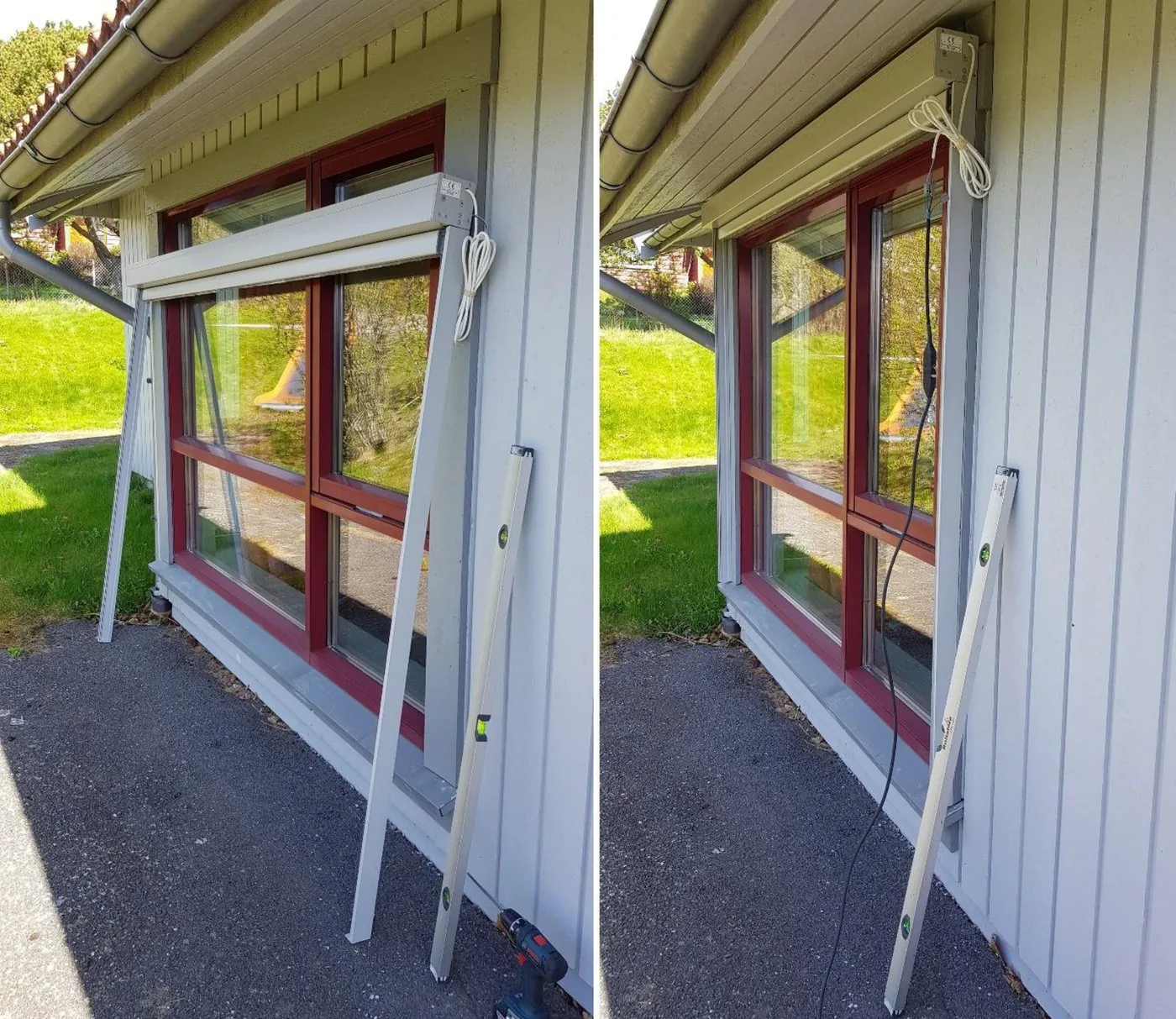

To fotografier av en ZIP Screen montert over et vindu på en trekledd husfasade, sett før og etter at kassett og sideskinner er festet, med et langvater lent mot sideskinnen
ZIP Screen montert over vindu

Nødvendig verktøy

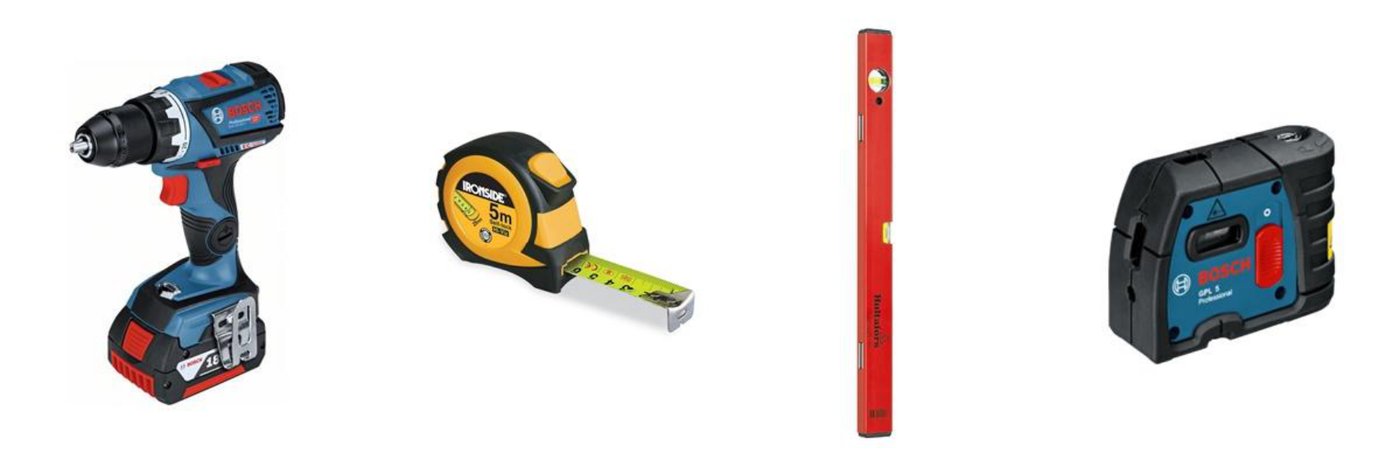

Fire verktøy på rad: batteridrill, båndmål, langvater og en punktlaser/laservater
Drill, metermål, langvater og laser

Bits og festemateriell:

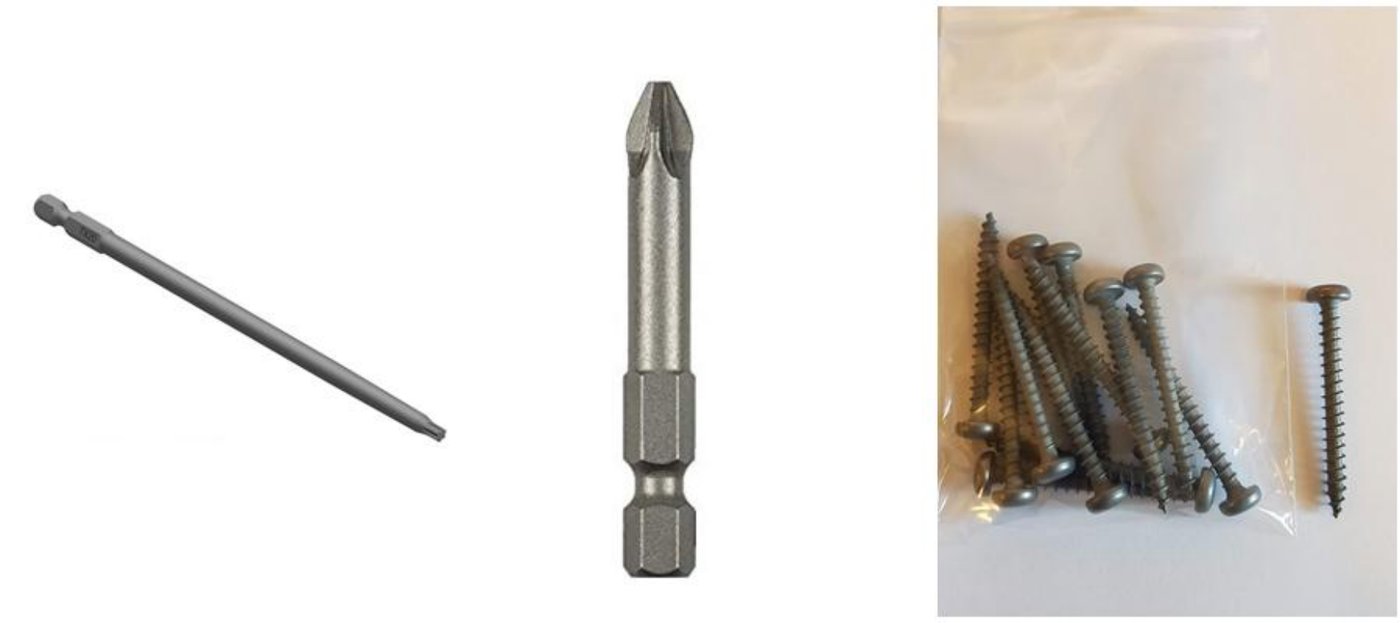

En lang bitsholder, en Philips-bits og en pose med treskruer med panhode
Bits og festemateriell

Ved normale forhold for innfesting mot treverk anbefaler vi treskruer med 5mm diameter og panhode (plan anleggsflate). Lengde avhenger av hvilken del av fasaden/konstruksjonen du ønsker skal holde systemet på plass. Normalt bruker vi 50-80mm lengde. I hardt/tørt treverk kan det være en fordel å forbore for å unngå at treverket sprekker, spesielt nær endene.

Ved montering i kystnære strøk og/eller mot Møre Royal anbefales syrefaste skruer (A4). I innlandet greier det seg med rustfrie skruer (A2), skruer for utendørs bruk (C4) eller rusperte skruer.

Hovedkomponenter

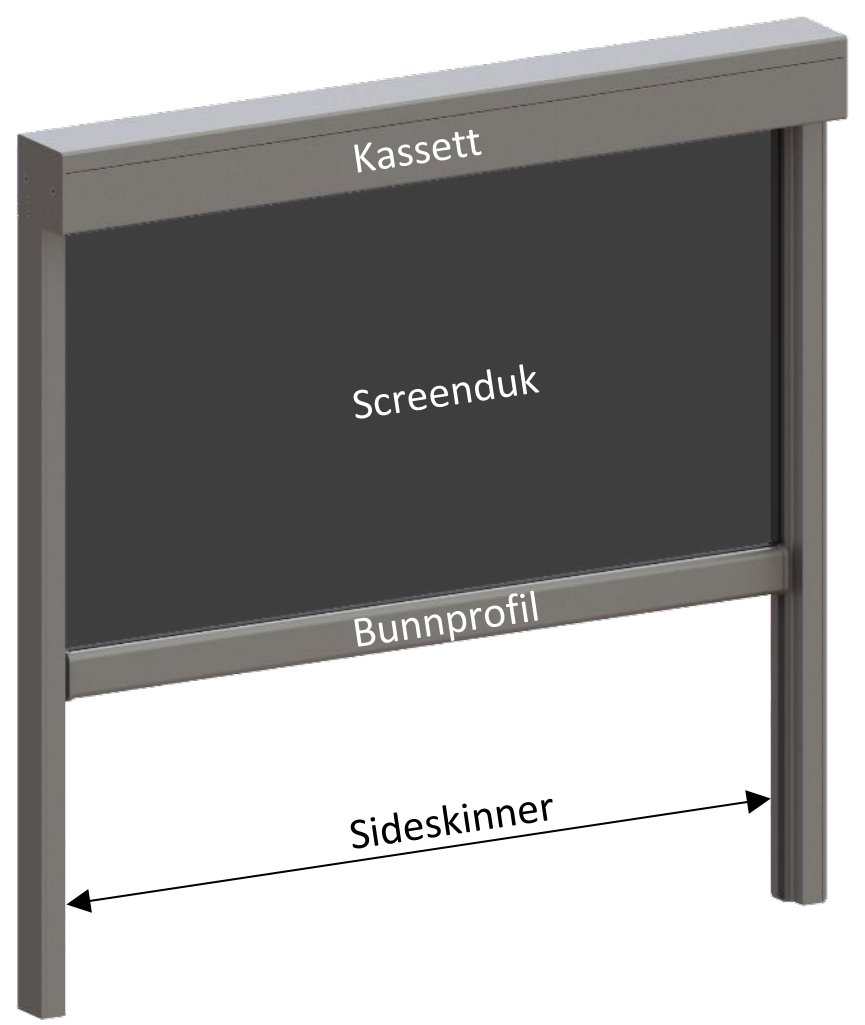

3D-illustrasjon av en ZIP Screen med de fire hovedkomponentene merket: Kassett øverst, Screenduk i midten, Bunnprofil nederst og Sideskinner på hver side
Hovedkomponenter

Inne i kassetten sitter det et kraftig rør som screenduken er rullet opp rundt. Inne i dette røret sitter motoren. Den er alt fra 55 til 80cm lang og sitter på samme side som der motorledning kommer ut av kassetten.

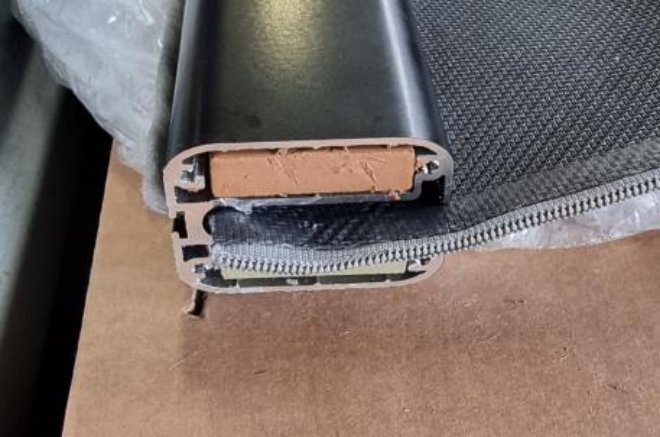

I enden av duken er bunnprofilen festet. Inne i denne ligger det lodd av stål. Det er vekten av disse som trekker duken ned når systemet kjøres ned.

Nærbilde av et tverrsnitt av bunnprofilen med stållodd synlig inni og screenduken festet i enden
Bunnprofil med stållodd

Inne i sideskinnene er det en PVC-skinne som holder duken fast (til sideskinnene) uansett dukens posisjon:

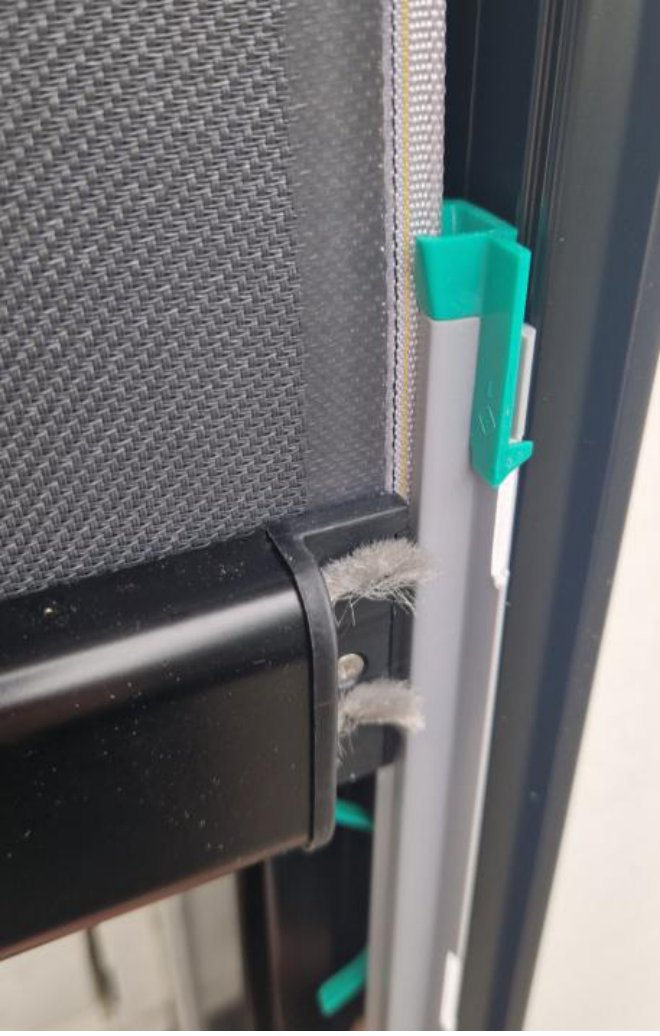

Nærbilde av en sideskinne der PVC-skinnen med grønne/turkise låseklips holder screendukens kant fast
PVC-skinne inne i sideskinnen
Merk: Ved valg av festemateriell, se til at skruehodet ikke kommer i konflikt med PCV-skinne:

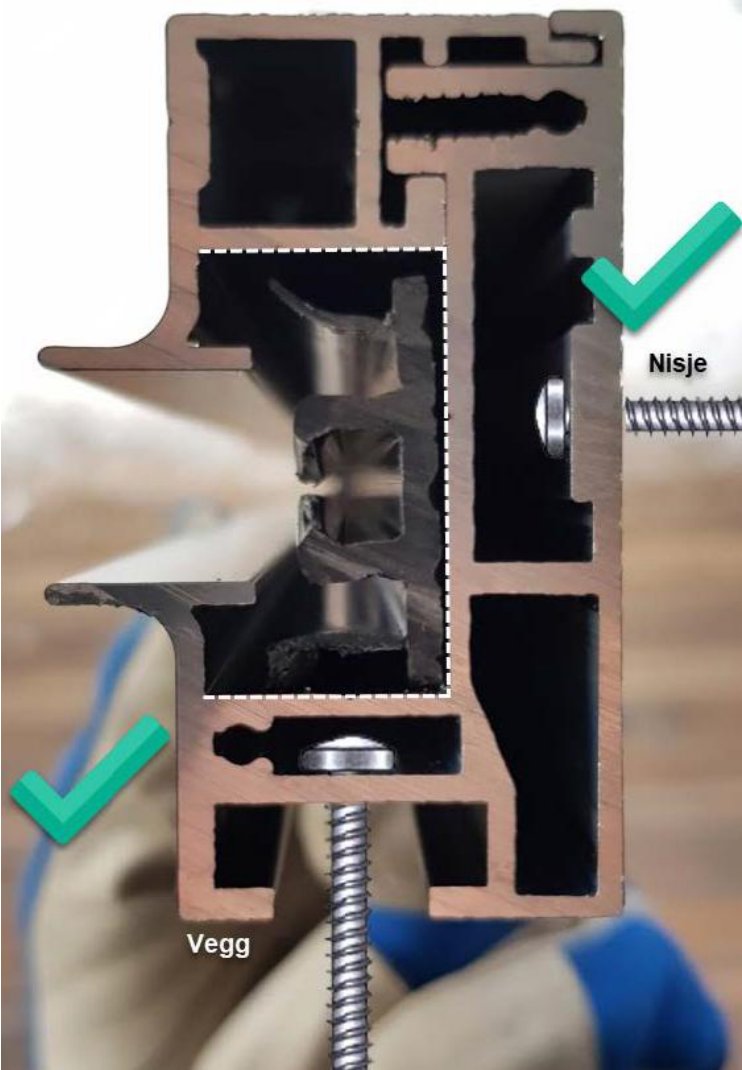

Tverrsnitt av en sideskinne festet mot vegg, med grønne haker som viser at skruehodet plasseres riktig mot vegg og i nisje uten å komme i konflikt med PVC-skinnen
Riktig plassering av skruehode mot vegg og nisje

Montering

Steg 1: Klargjør sideskinnene

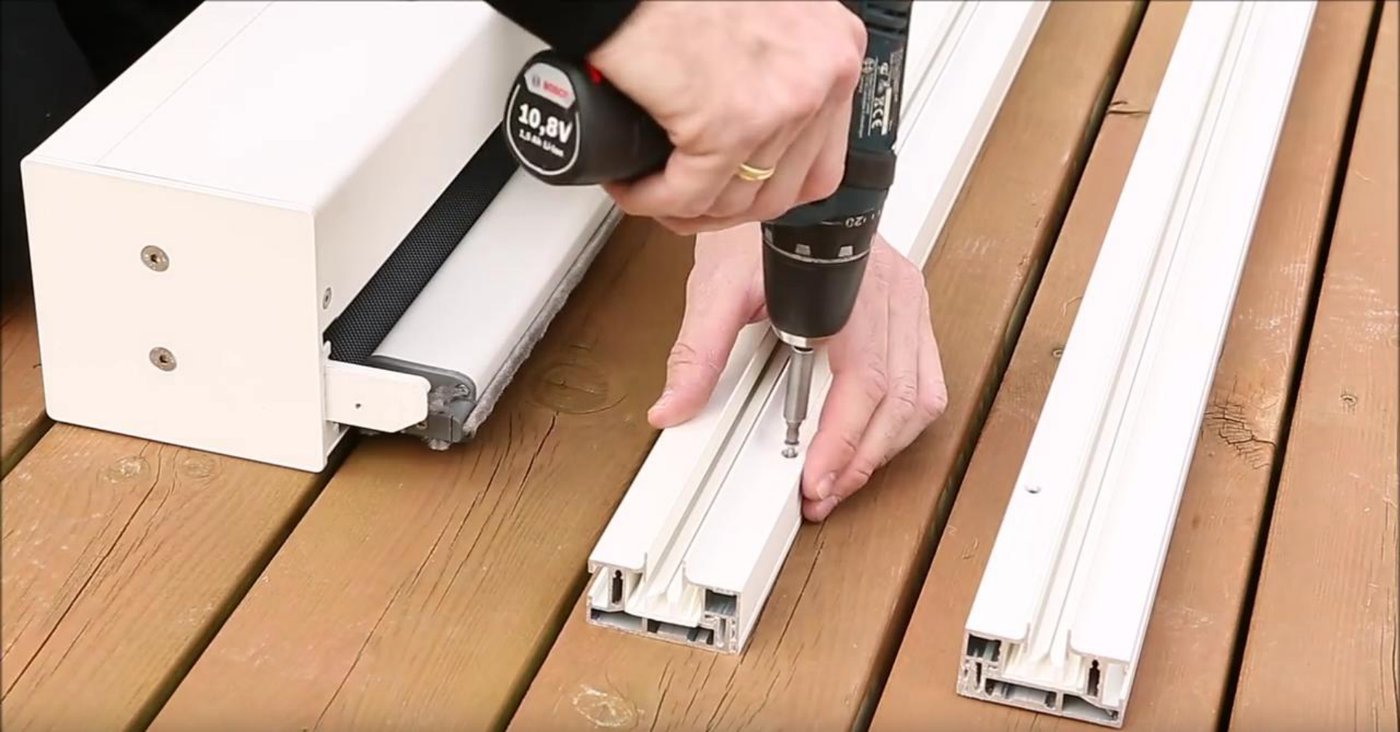

Fotografi der en person bruker en batteridrill til å skru ut stjerneskruene på en sideskinne som ligger på et terrassegulv, med kassett og en ekstra sideskinne ved siden av
Skru ut stjerneskruene på sideskinnen

Skru ut stjerneskruer og ta ut lukkeprofil og PVC-skinne.

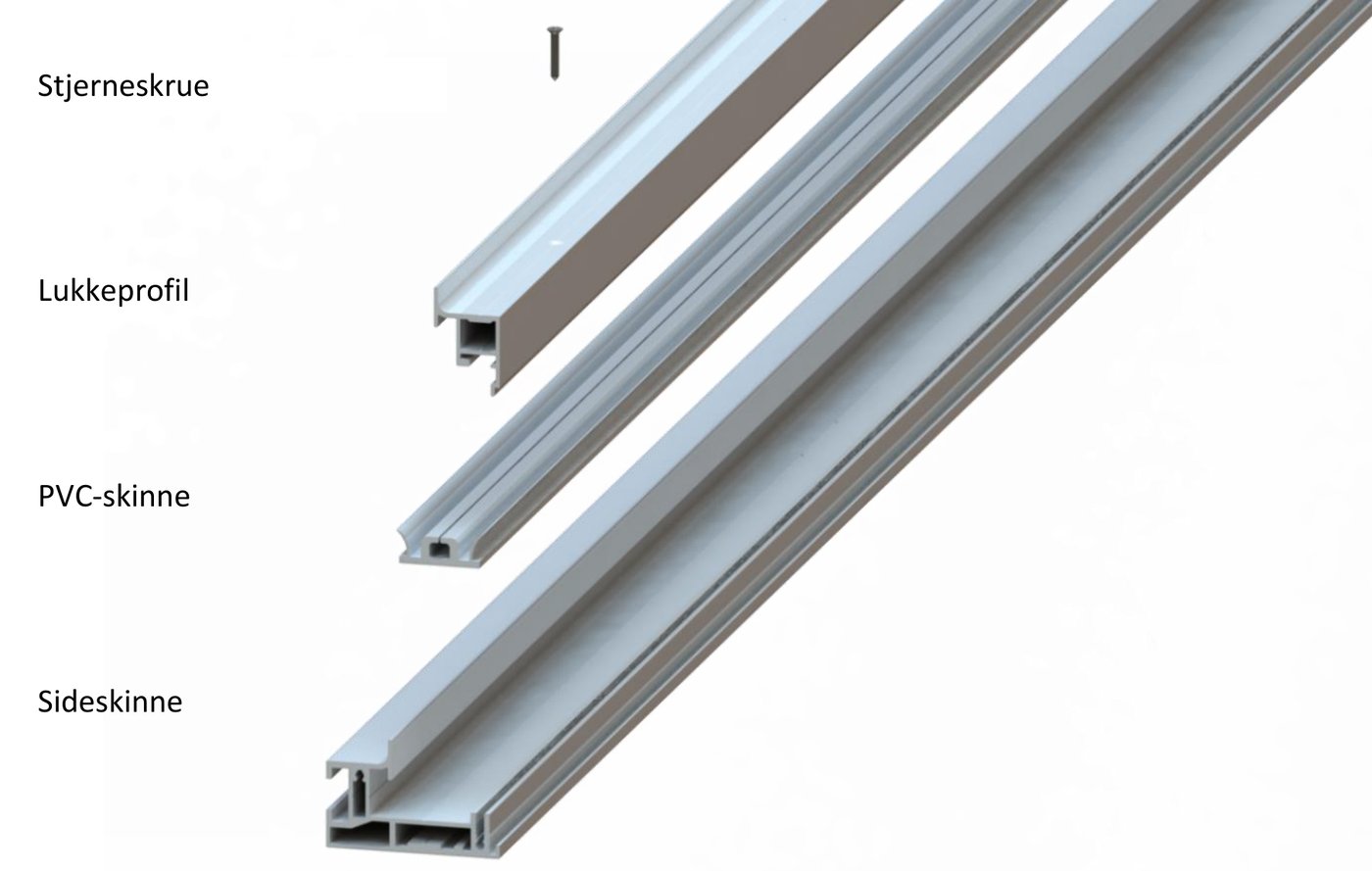

3D-illustrasjon av sideskinnens deler adskilt og merket ovenfra og ned: Stjerneskrue, Lukkeprofil, PVC-skinne og Sideskinne
Stjerneskrue, lukkeprofil, PVC-skinne og sideskinne

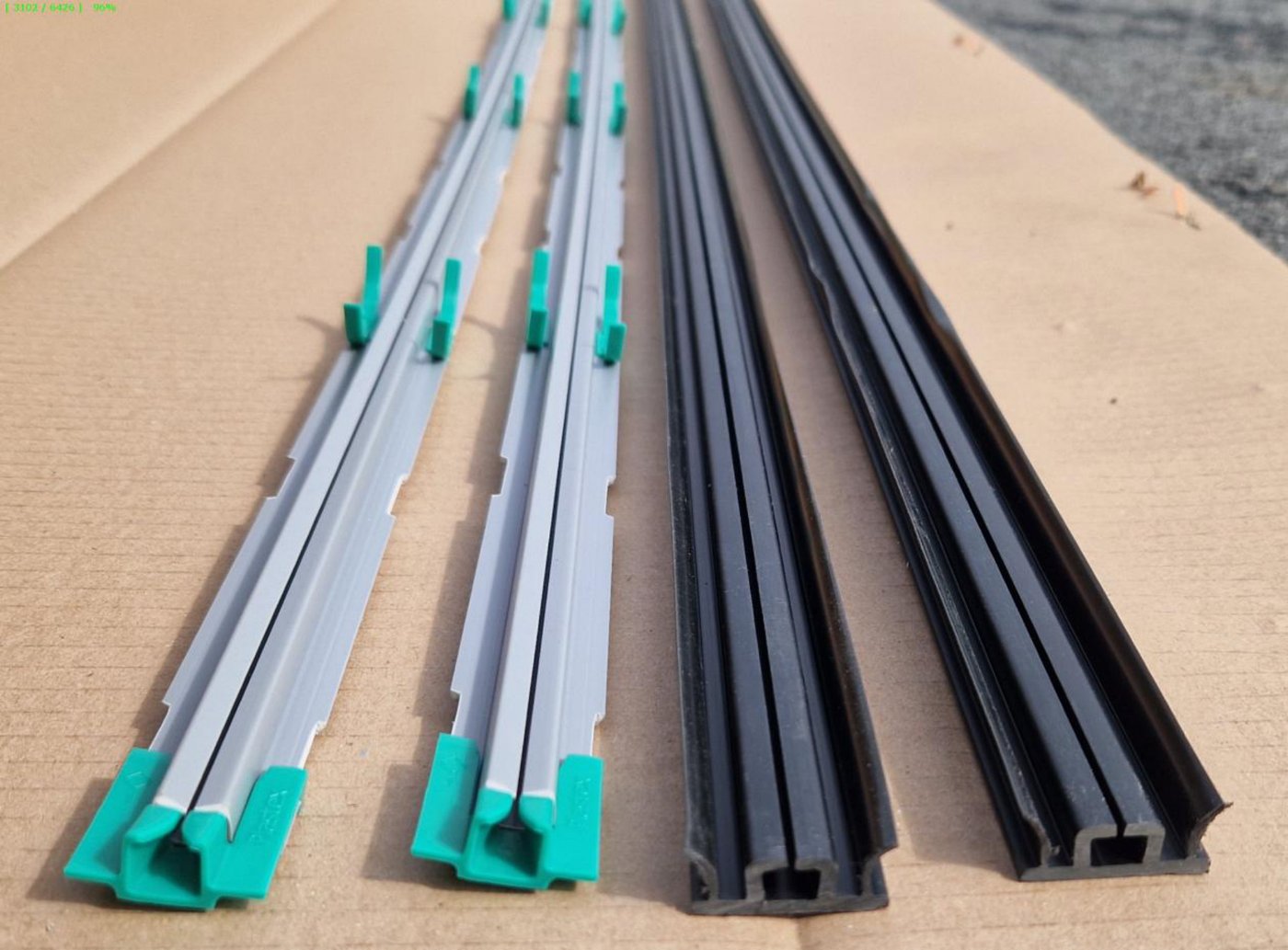

Det finnes 3 ulike typer PVC-skinner. 2 av de mest brukte er avbildet her:

Fire PVC-skinner liggende på papp: to lyse/grå skinner med grønne endeklips til venstre og to sorte skinner til høyre
To av de mest brukte typene PVC-skinner

Steg 2: Sett sideskinner i kassett

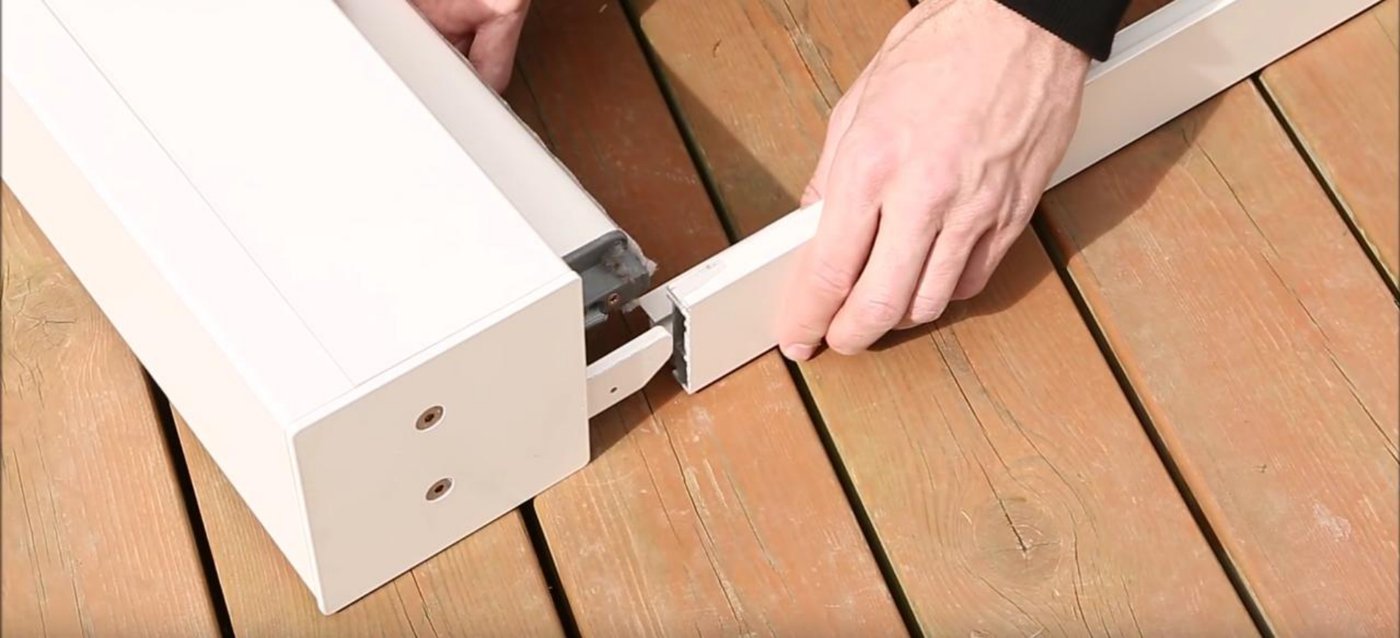

Fotografi der en hånd fører enden av en sideskinne inn i kassettens ende mens delene ligger på et terrassegulv
Sideskinne føres inn i kassetten

Steg 3: Løft systemet på plass og skru det fast

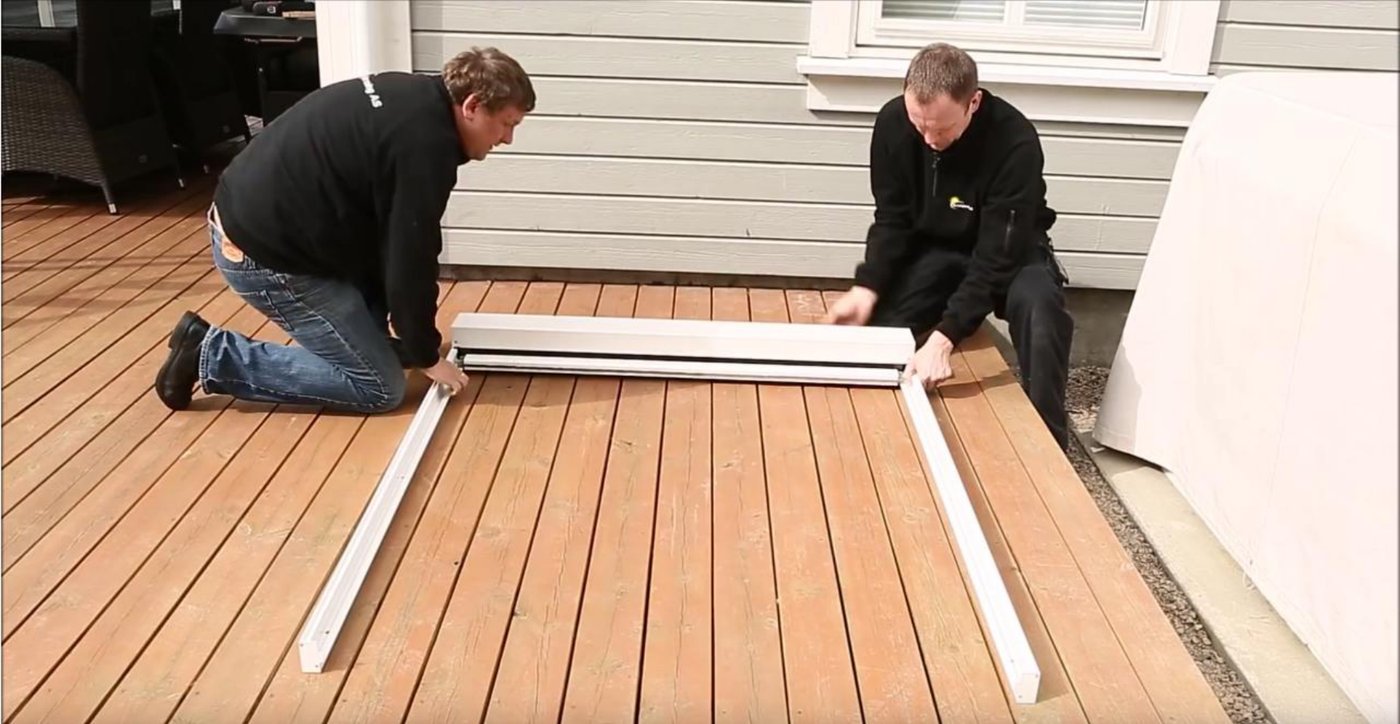

To montører på kne på en terrasse som sammen løfter et ZIP Screen-system formontert på sideskinner opp mot husveggen
Oppløfting av kassett formontert på sideskinner

Oppløfting av kassett formontert på sideskinner gjelder spesielt der det ikke er plass til å sette i kassett ovenfra, dersom sideskinner monteres først (f.eks. oppunder et vannbrett). Under oppløfting anbefaler vi én hånd på kassett og den andre høyt på sideskinne. Det viktig å holde høyt på sideskinnene, og se til at de holder seg 90-grader ift. kassett under løftingen.

Dersom det er tilstrekkelig med plass til å montere kassett i til slutt, kan sideskinnene monteres først, som vist her. Til slutt settes da kassett i ovenfra.

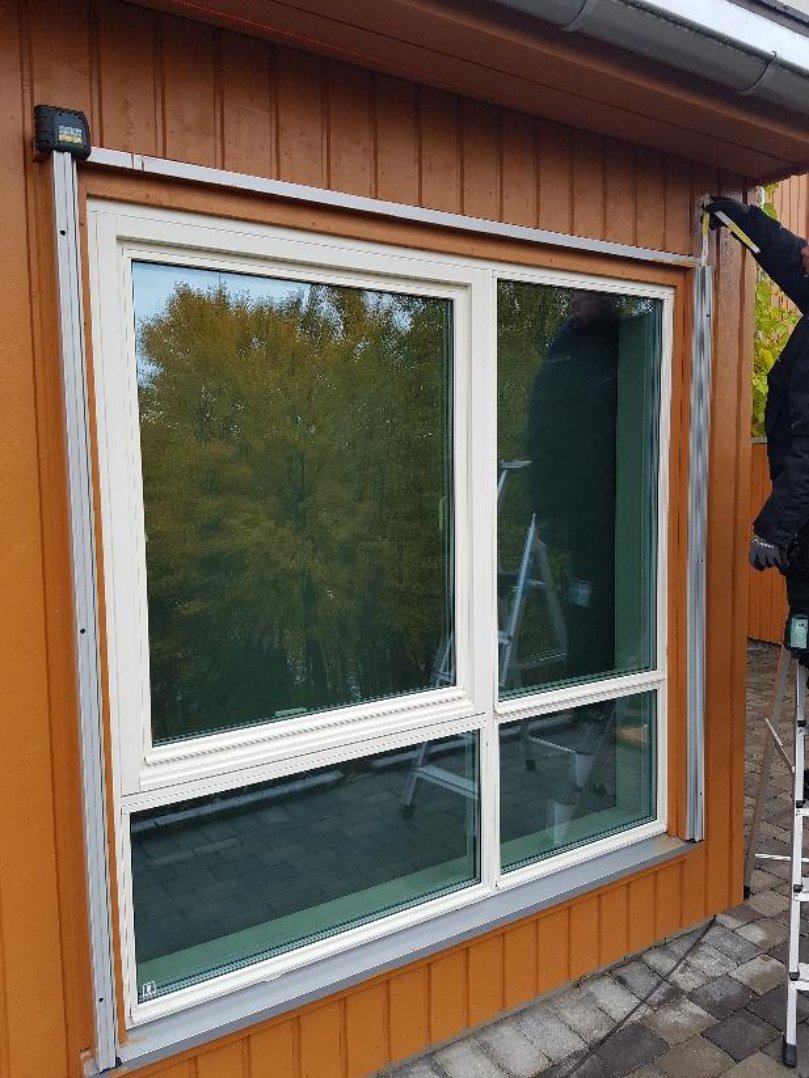

Fotografi av et vindu der sideskinnene er festet først på fasaden, sett skrått forfra
Sideskinnene montert først

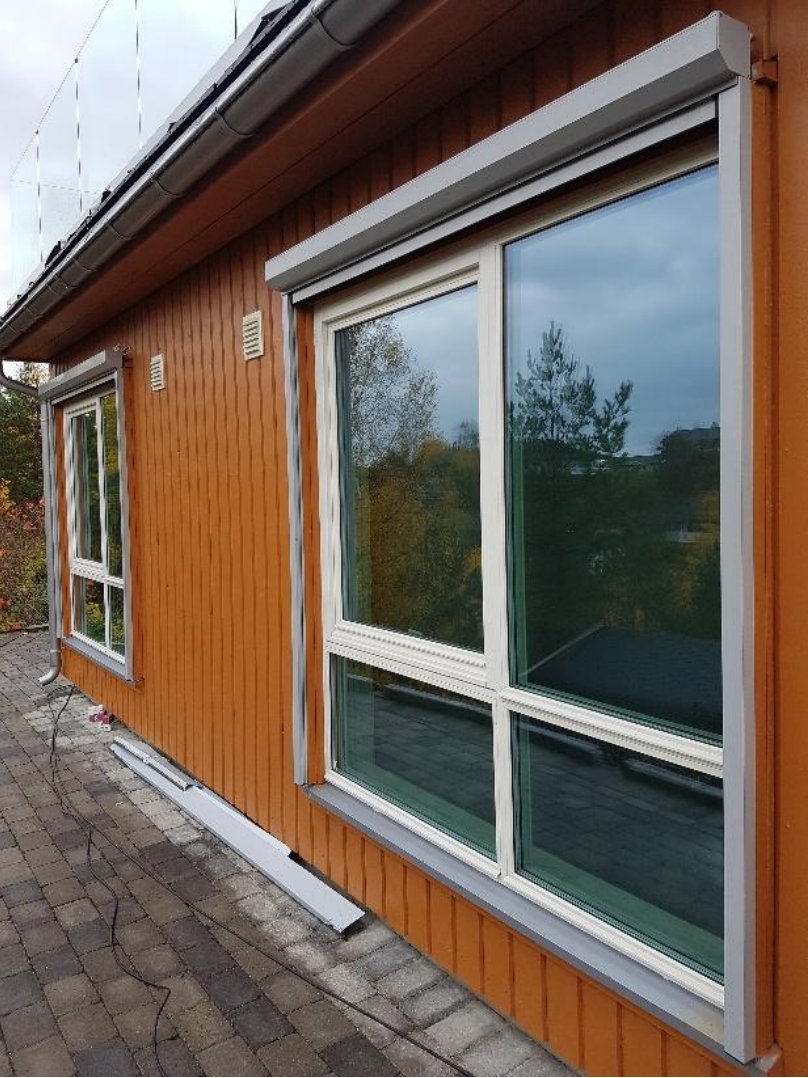

Fotografi av samme vindu fra en annen vinkel med sideskinnene ferdig festet på fasaden
Sideskinnene montert først, sett fra siden

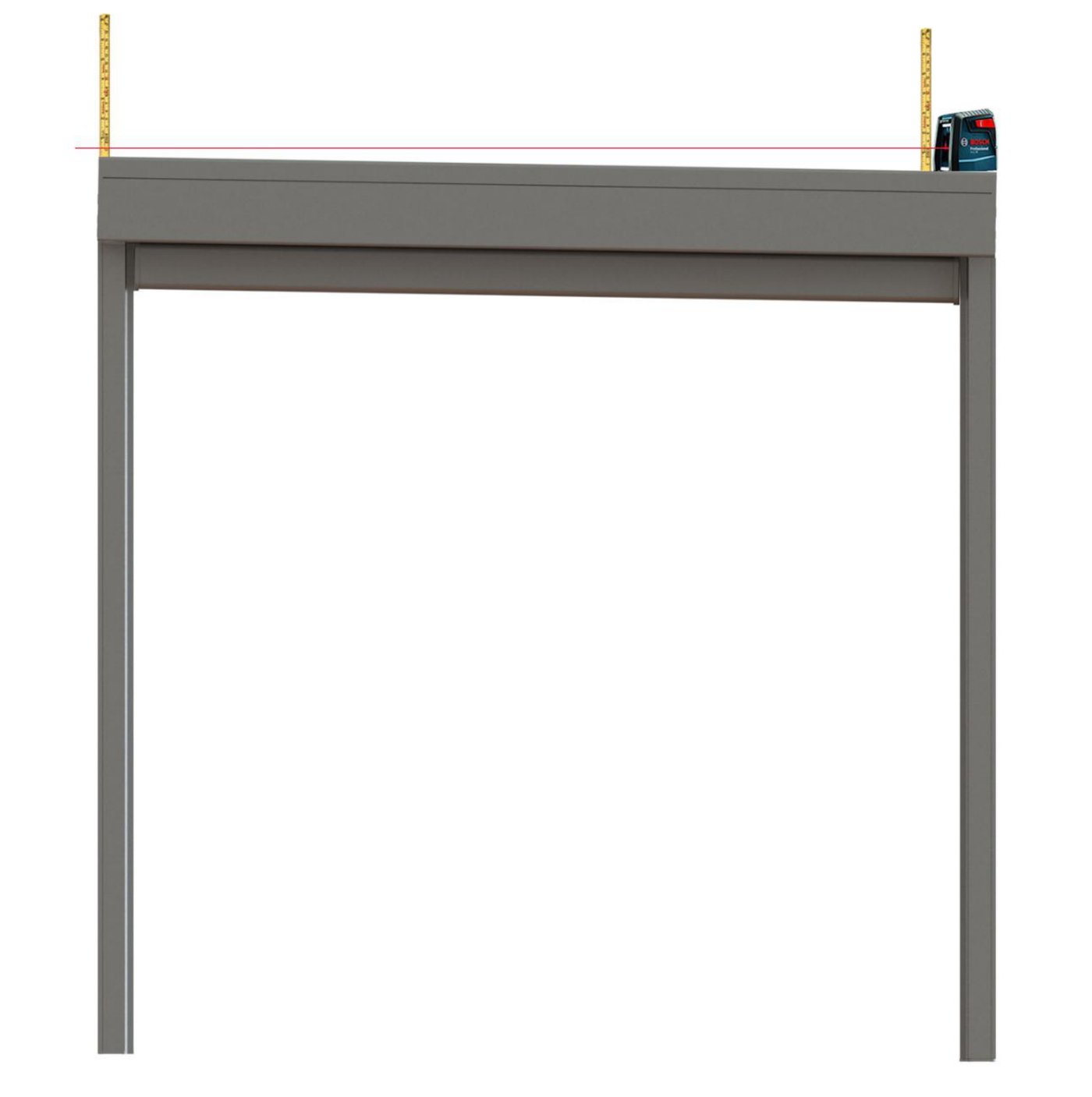

Det er viktig at kassett monteres i vater.

Anbefalte maks-avvik:

3D-illustrasjon der en laser og to tommestokker brukes til å kontrollere at kassetten over vinduet er montert i vater, med en horisontal laserlinje langs kassettens overkant
Kontroll av at kassett er i vater

Det er like viktig å få sideskinner i lodd.

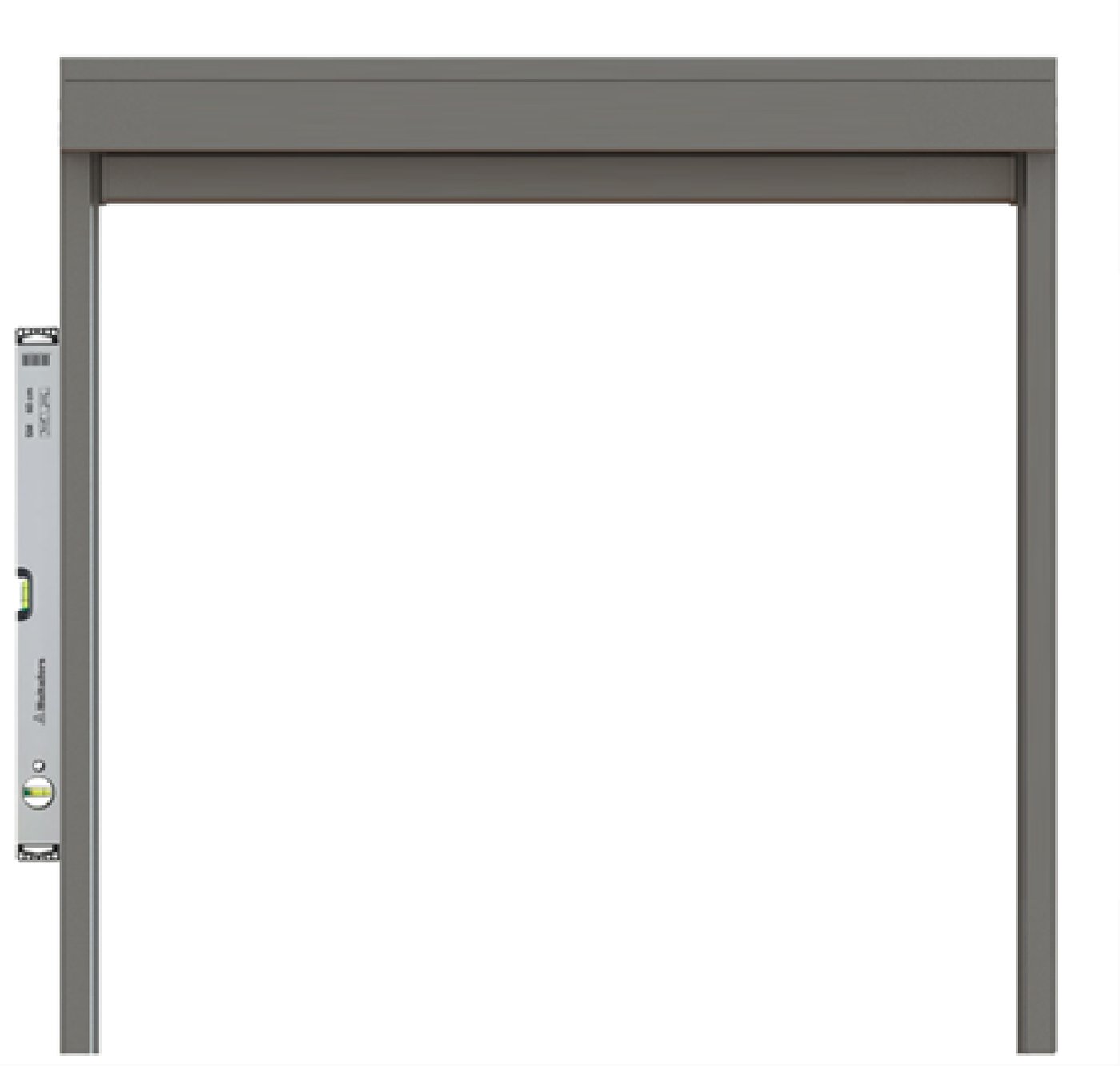

3D-illustrasjon av montert system der et langvater holdes loddrett mot venstre sideskinne for å kontrollere at den står i lodd
Kontroll av at sideskinner er i lodd

Ved å måle bredde på sideskinnene øverst, deretter nederst, er det enkelt å avdekke et eventuelt avvik.

Anbefalt maks-avvik (uansett høyde på system) 3-4mm.

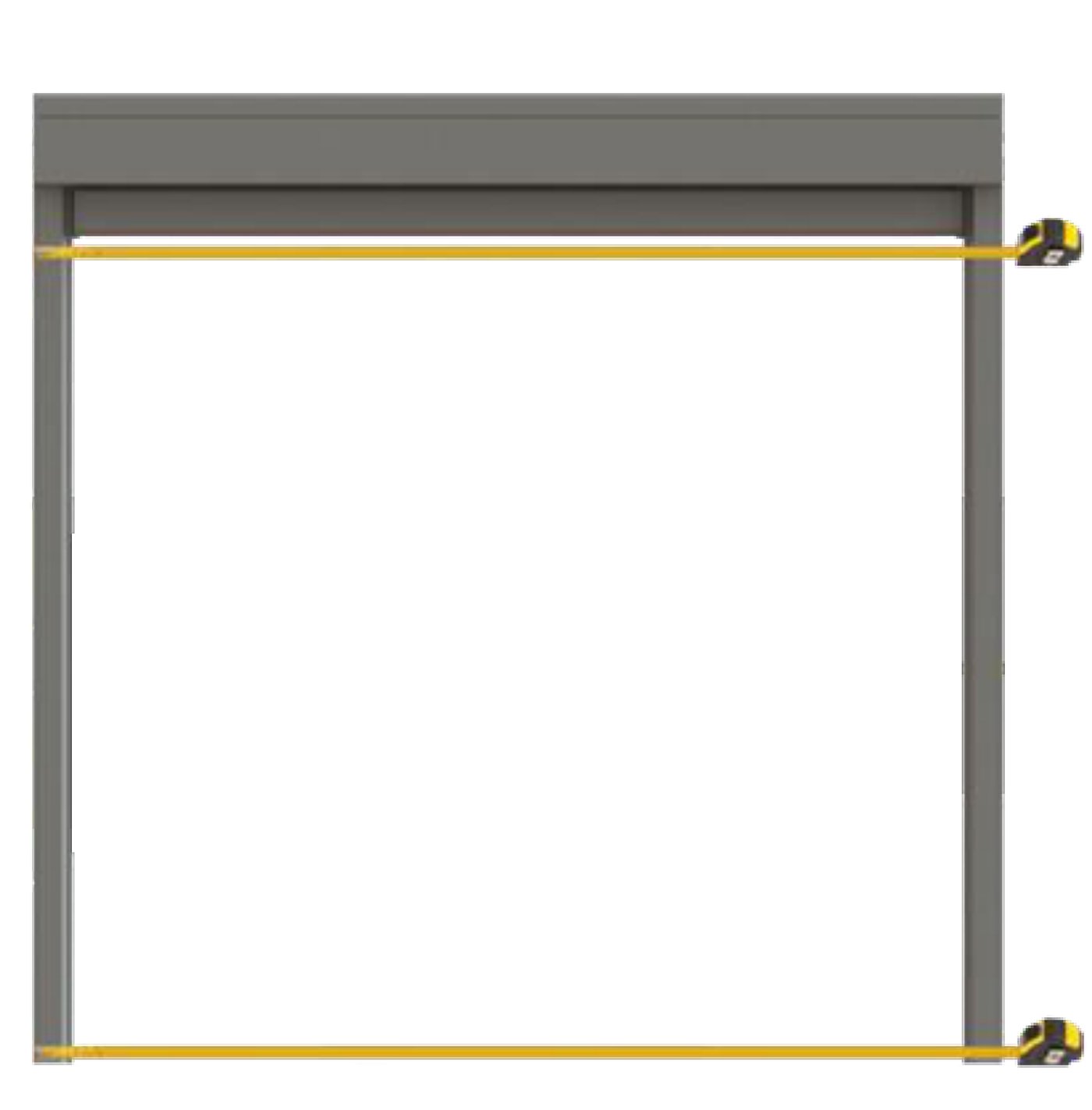

3D-illustrasjon der to tommestokker/målebånd måler avstanden mellom sideskinnene øverst og nederst for å avdekke breddeavvik
Måling av bredde øverst og nederst

Ved avvik er det viktig at dette har en positiv verdi (f.eks. +2mm):

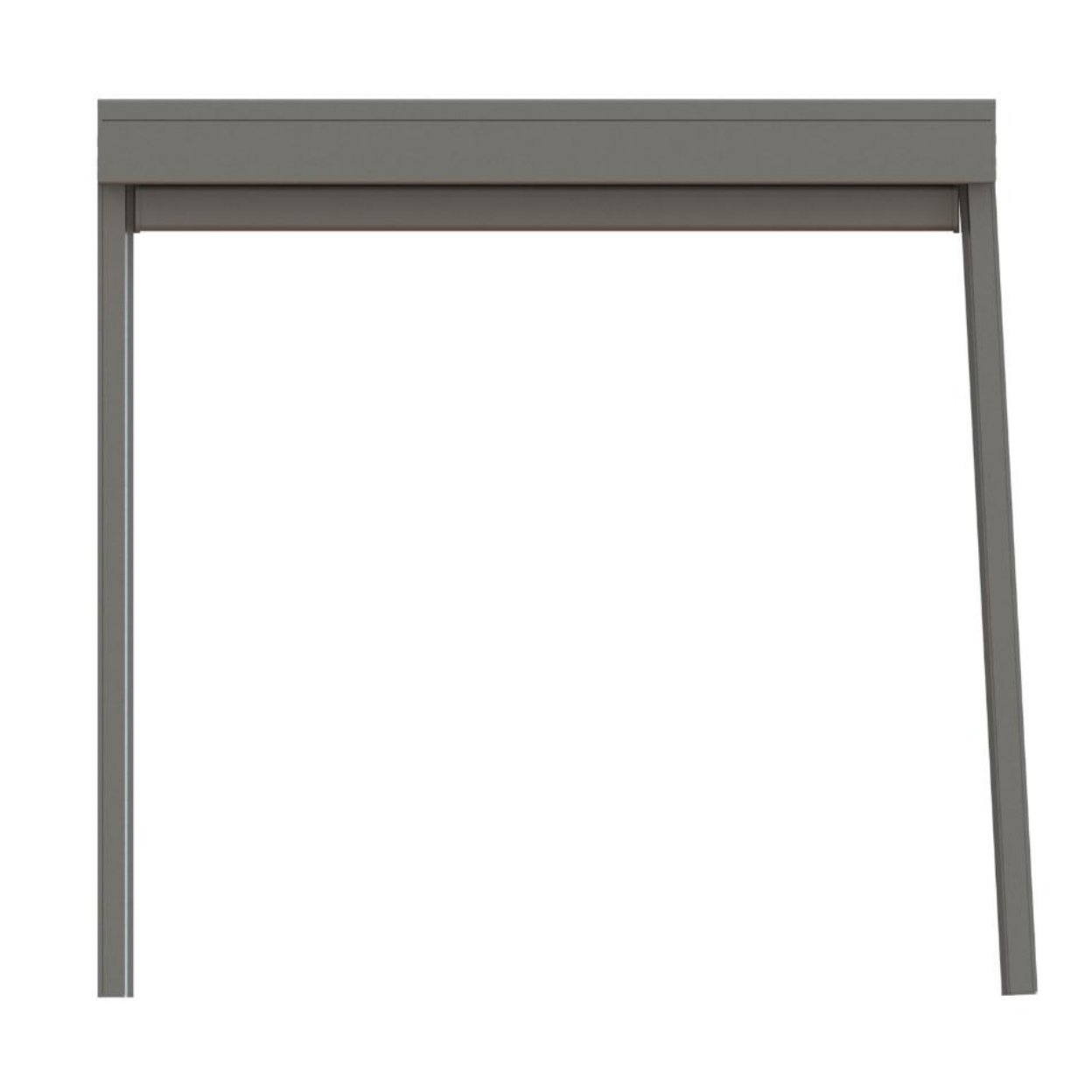

3D-illustrasjon av kassett med sideskinner som spriker litt utover mot bunnen, som viser positivt breddeavvik
Positivt avvik – sideskinnene litt bredere nederst

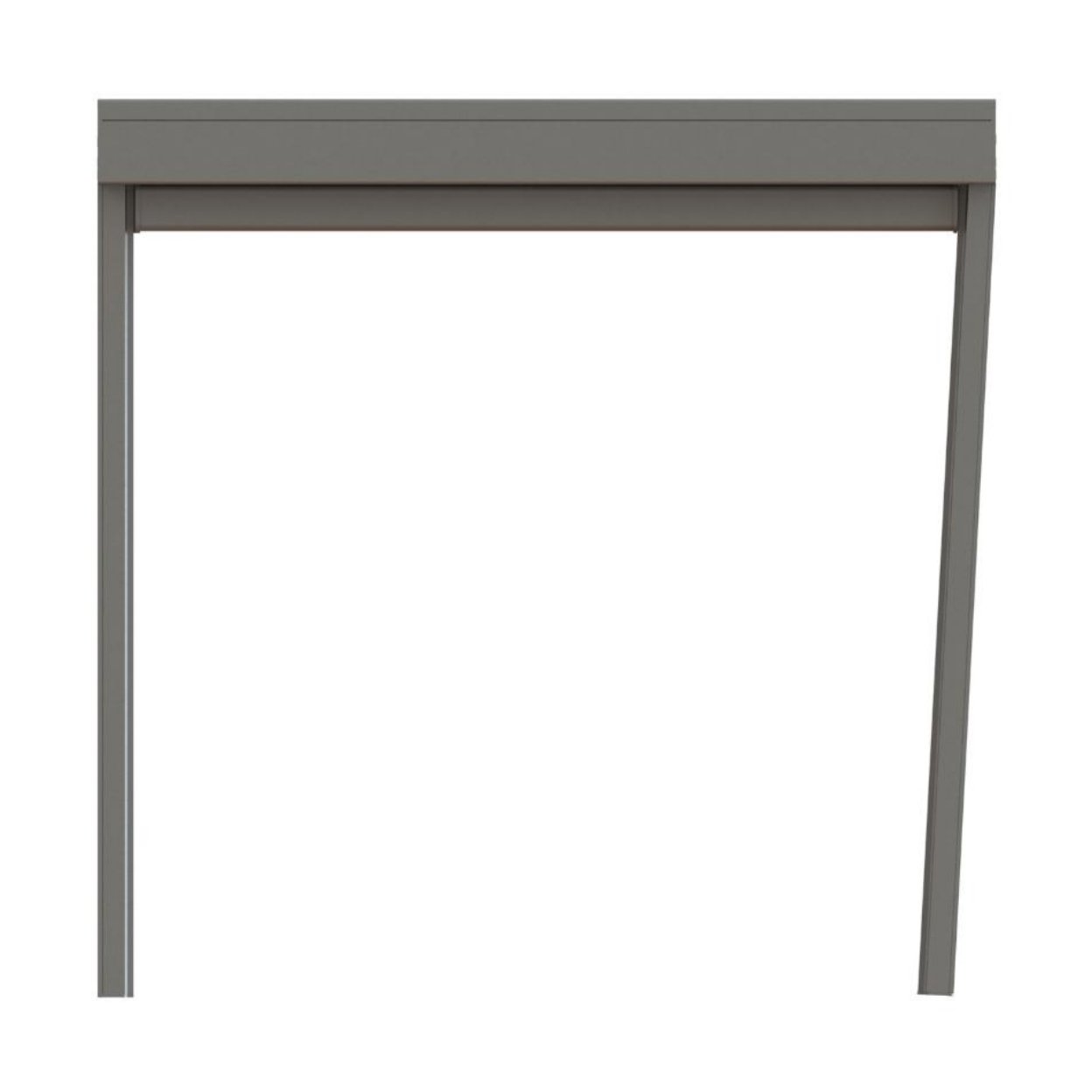

3D-illustrasjon av kassett med sideskinner som smalner inn mot bunnen, som viser negativt breddeavvik der bunnprofilen kan stoppe
Negativt avvik – sideskinnene smalere nederst

Steg 4: Sjekk sentrering av duk

Etter montering, og gjerne i forbindelse med programmering av stoppgrenser, anbefaler vi at du sjekker at duken henger sentrert mellom sideskinnene.

Kjør duken ned, og helt ut - til rullen er tom for duk (ser du opp i kassetten så vil du se at duken henger igjen i en kanal i røret). Når duken henger slik, er det mulig å justere den sideveis.

Vi anbefaler at du legger noe mykt under bunnprofilen under sentreringen, så den ikke ripes opp av underlaget.

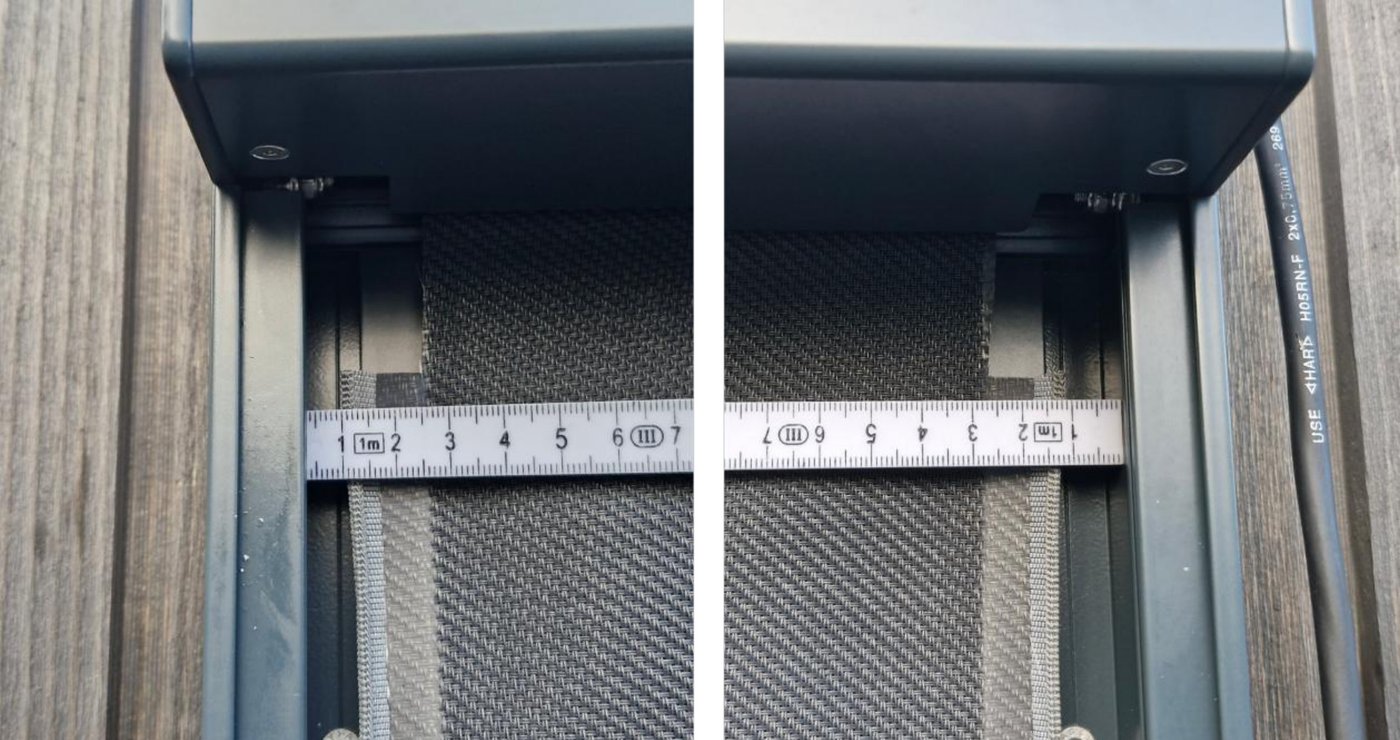

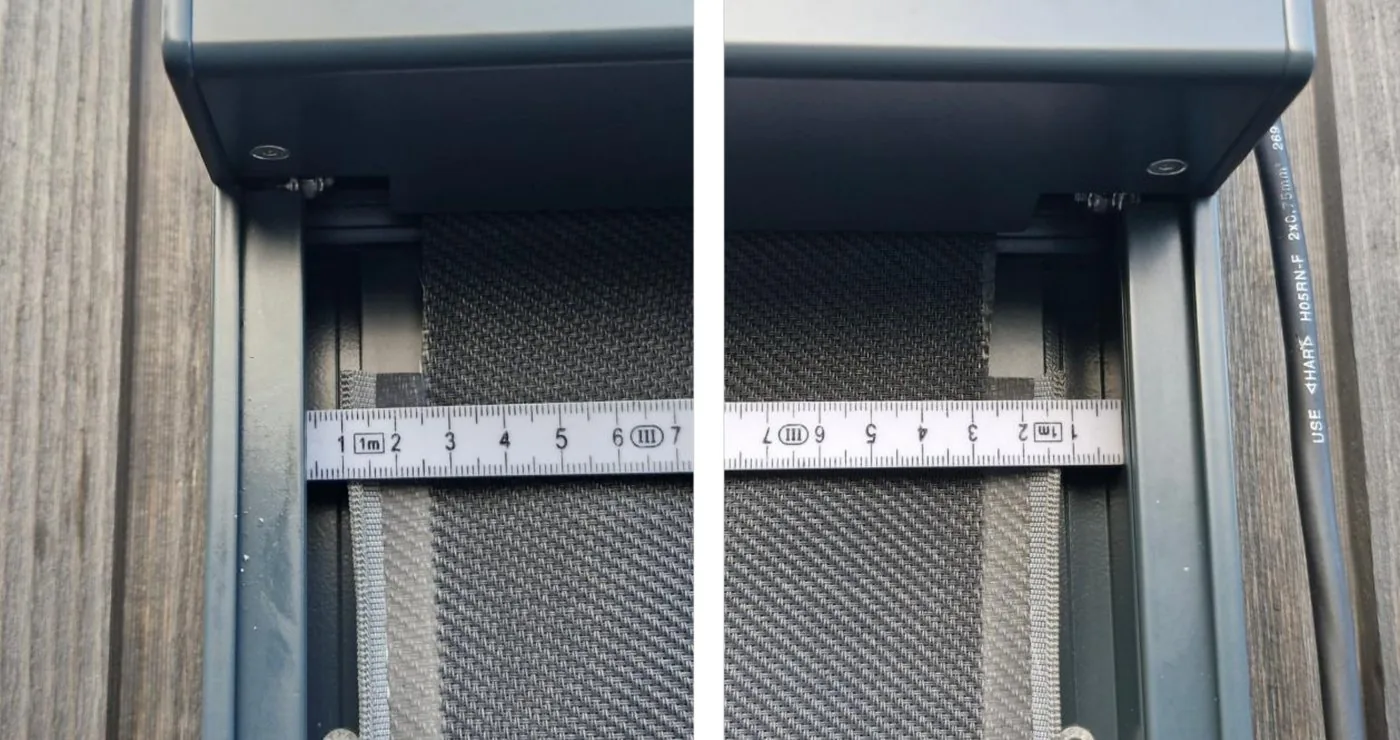

To nærbilder inn i kassetten der et målebånd måler avstanden fra duken til hver sideskinne for å kontrollere at duken henger sentrert
Måling av dukens sentrering mot begge sideskinner

Anbefalt maks avvik er 2-3mm.

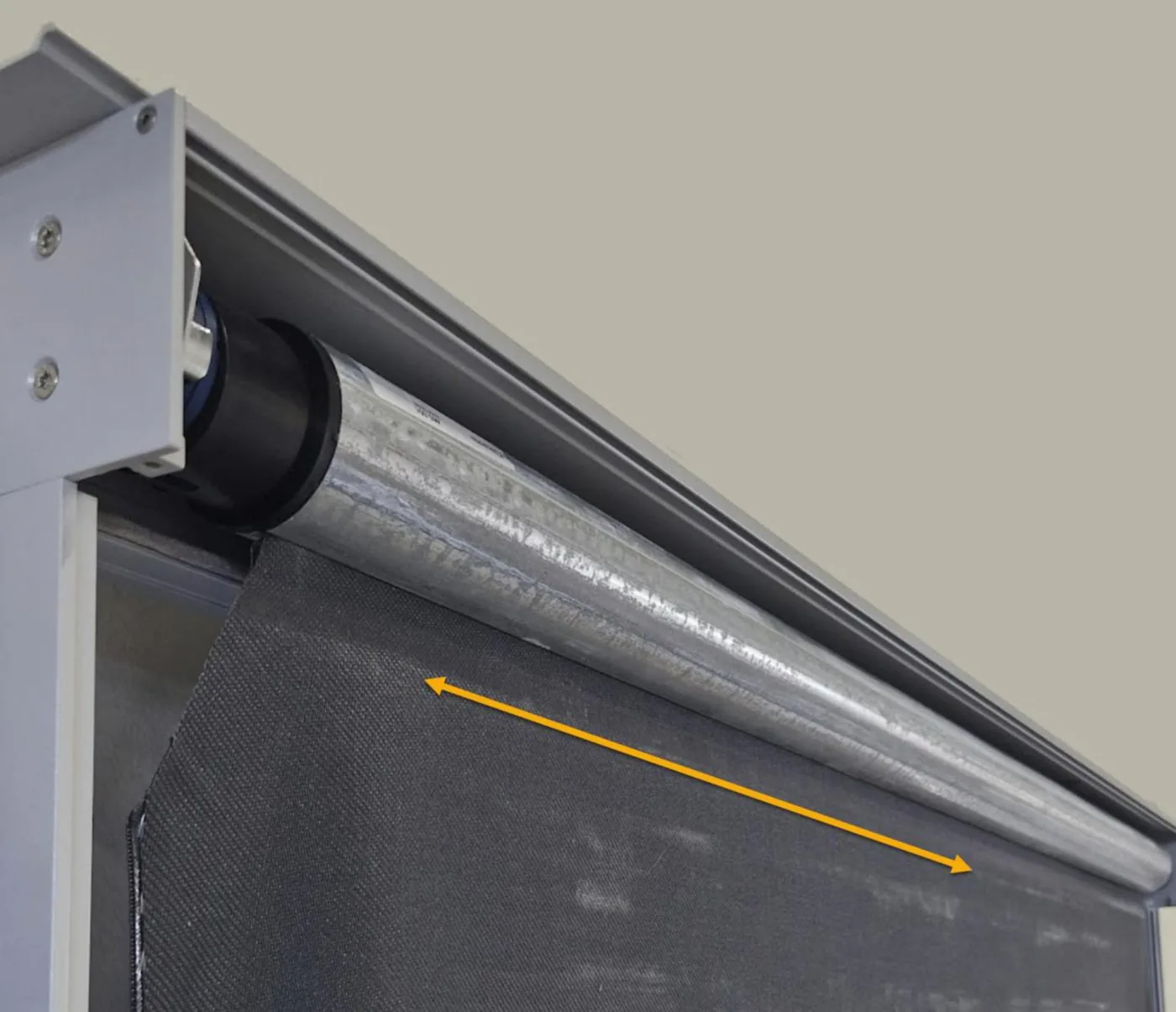

Ved behov for justering, åpne kassett (3mm unbraco-skrue på hver side) og ta av frontdeksel:

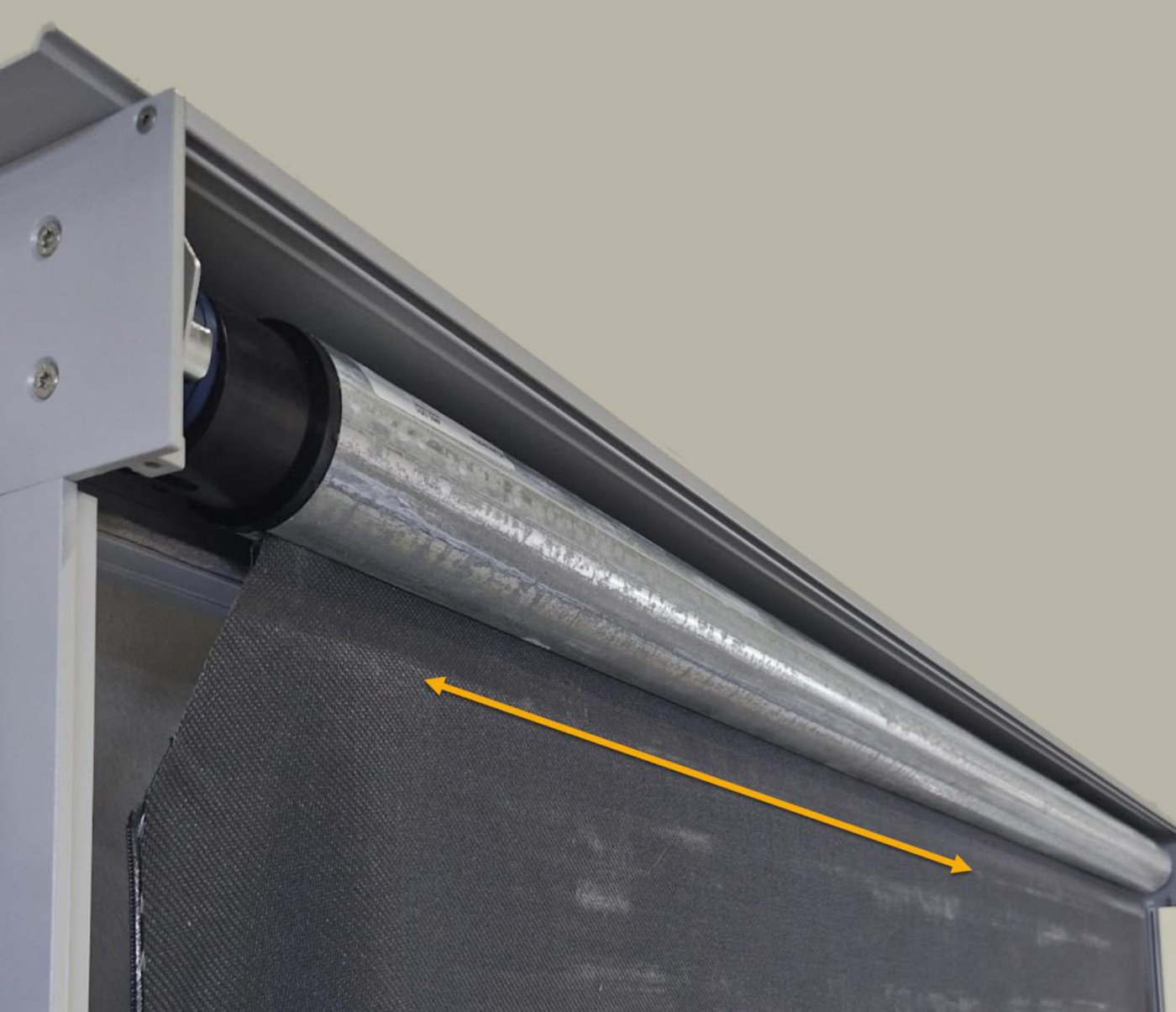

Nærbilde av åpen kassett med frontdeksel av, der duken og røret er synlig og en oransje dobbeltpil viser at duken kan justeres sideveis
Åpen kassett – juster duken sideveis

Med åpen kassett og all duk kjørt ut, er det rett frem å justere på duken sideveis.

Etter sentrering kjører du duken opp igjen, slik at bunnprofilen igjen henger i duken.

Pass på at den ikke «hekter» i bunnen av sideskinnene igjen når du kjører den opp etter å ha vært kjørt helt ut.

Steg 5: Før glidelås inn i PVC-skinner og sett disse på plass

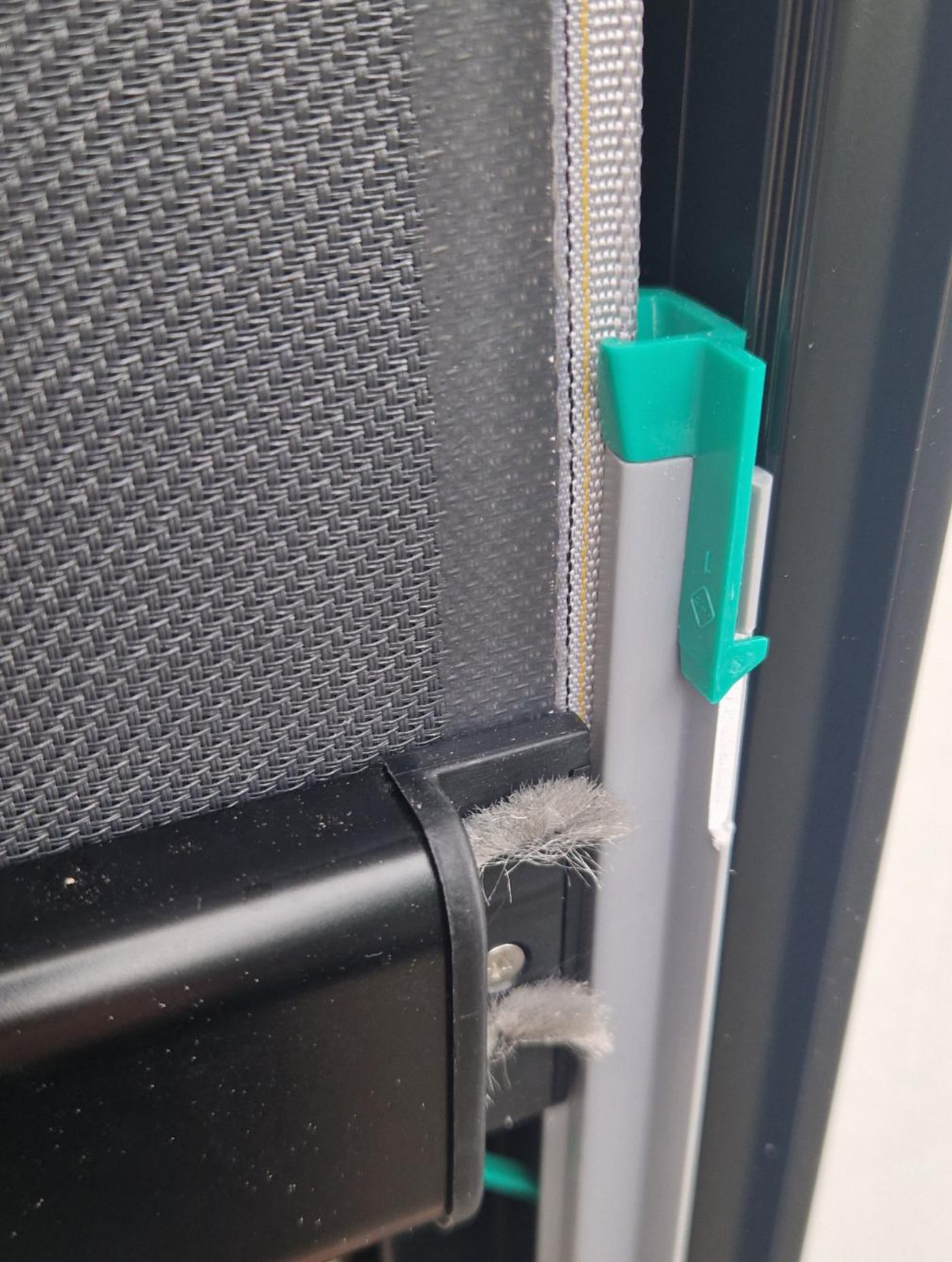

Nærbilde der dukens glidelåskant føres inn i PVC-skinnen ved siden av sideskinnen, med et grønt/turkist låseklips synlig øverst
Glidelås føres inn i PVC-skinnen

Pass på at:

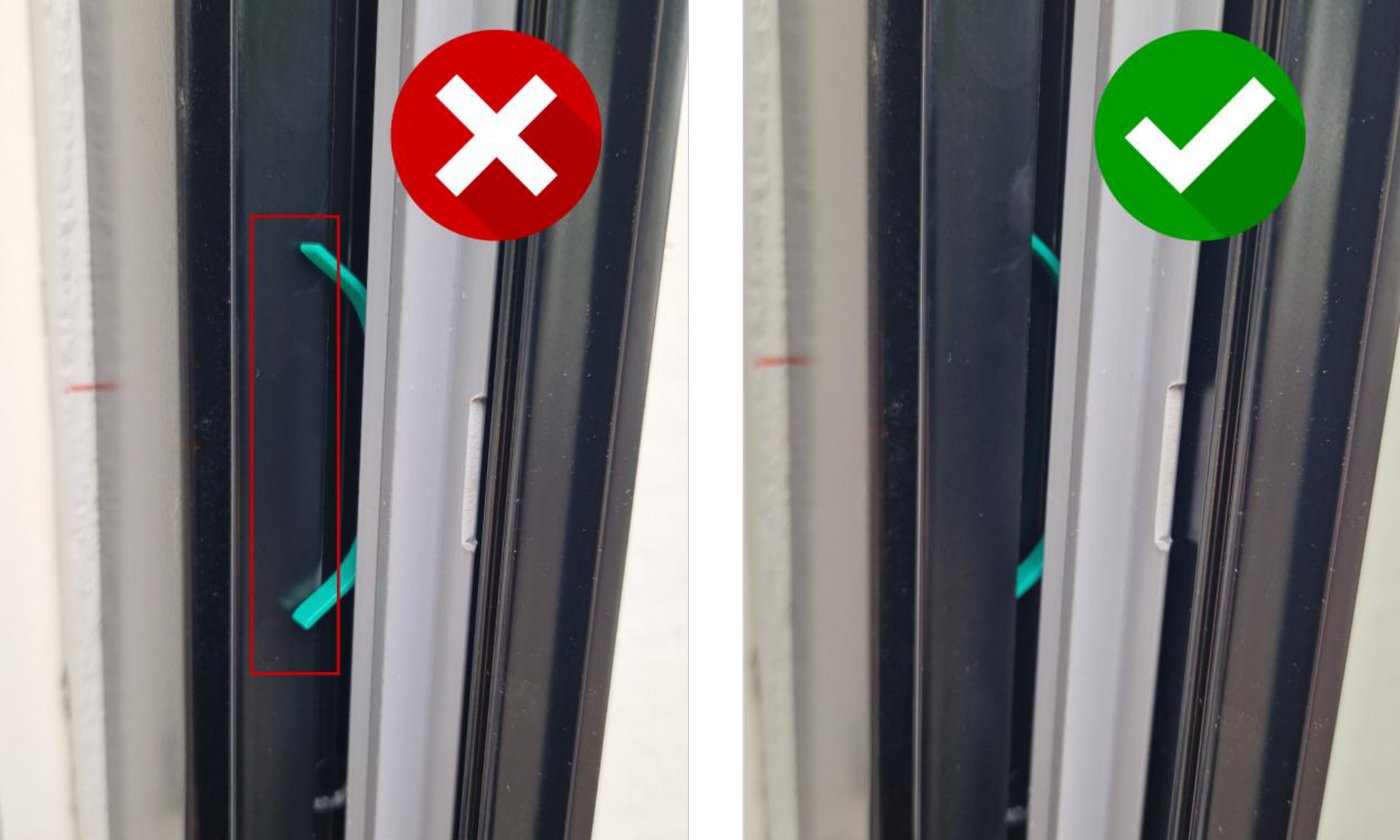

To nærbilder side om side: til venstre med rødt kryss der låseklipsen stikker feil ut, til høyre med grønt hakemerke der låseklipsen sitter riktig bak profilen
Feil (rødt kryss) og riktig (grønt hakemerke) plassering av låseklips

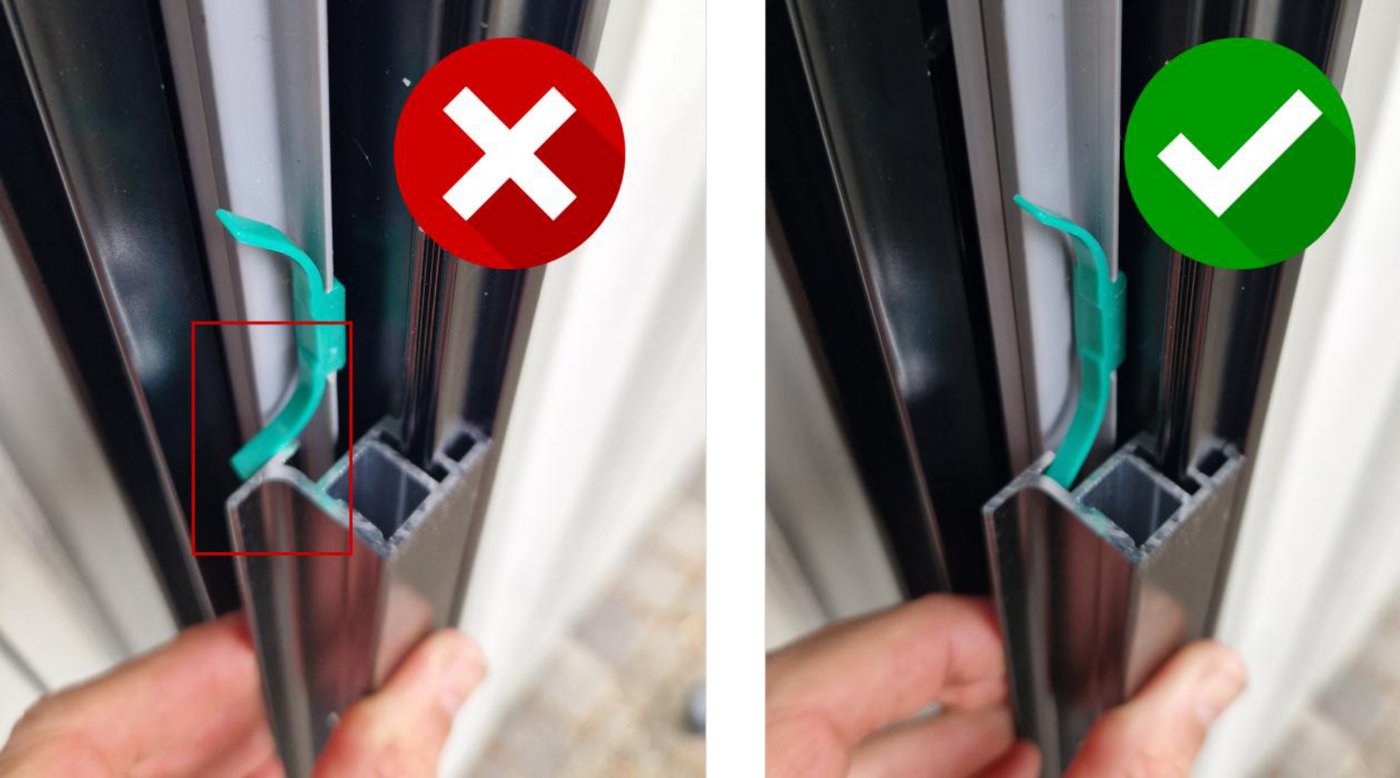

Det samme gjelder idet lukkeprofilen settes på plass til slutt:

To nærbilder side om side: til venstre med rødt kryss der den turkise klipsen ikke ligger inn i lukkeprofilen, til høyre med grønt hakemerke der klipsen sitter riktig i lukkeprofilen
Feil og riktig plassering av klips i lukkeprofilen

Steg 5: Lukkeprofilene monteres

Disse kan det være enklest å få på plass idet bunnprofilen er helt oppe. Før de opp langs sporet i sideskinnene, inn mellom bunnprofilen og sideskinne helt øverst, også før de helt opp/på plass.

Idet man klemmer disse på plass over hele høyden, se til at de grønne/turkise klipsene kommer bak og inn i lukkeprofilen (som vist på forrige side).

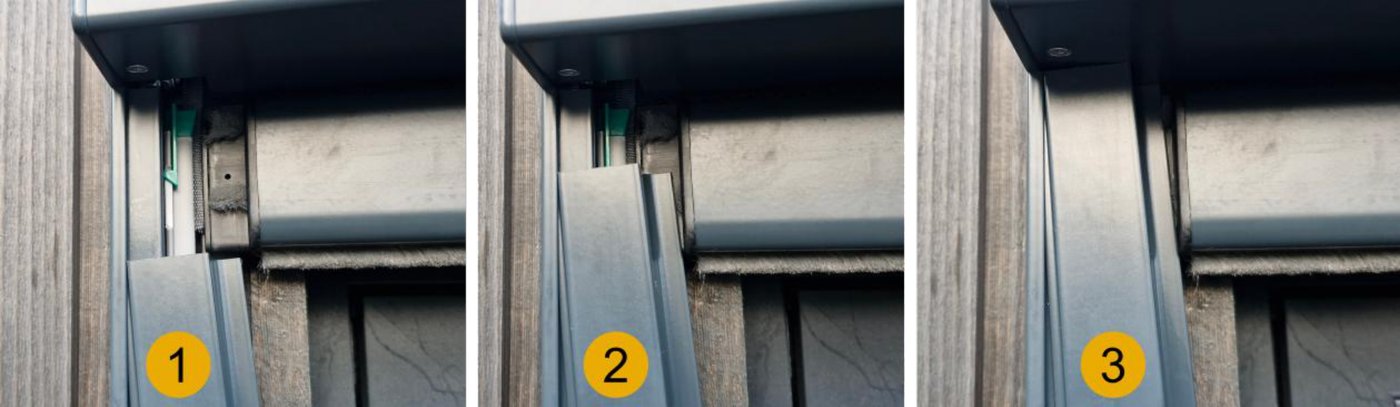

Tre nummererte nærbilder (1, 2, 3) som viser lukkeprofilen føres opp langs sporet i sideskinnen og klemmes på plass
Lukkeprofilen føres opp og klemmes på plass

Monteringen er med det fullført.

Dersom du ikke 'paret' motor med fjernkontroll og programmerte rotasjonsretning på motor, satte øvre og nedre stoppgrense, og «låste»/paret motor med fjernkontroll under sentrering av duk gjør du dette nå (se egen PDF).

Idet programmering er fullført kan du la systemet bli stående med strøm på så sant du ikke skal styre flere systemer med samme 1-kanals fjernkontroll/veggbryter, aller styre flere systemer fra samme kanal på en fler-kanals fjernkontroll. Dersom du ønsker du dette kobler du fra strømmen på systemet du nettopp fullførte og begynner på neste system (helt lik fremgangsmåte som for det første systemet).

Er noe uklart i denne beskrivelsen, eller savnet du noe? Da hører vi gjerne fra deg.
