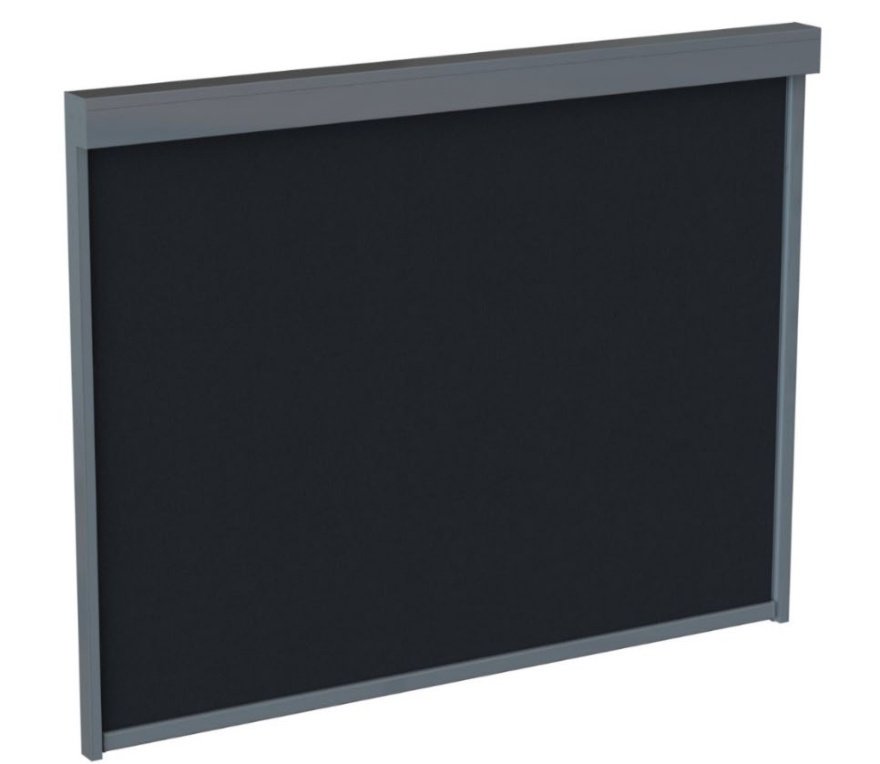

Teknisk informasjon - ZIP Screen 95 og ZIP Screen 126
Les mer om ZIP Screen 95 her. Les mer om ZIP Screen 126 her.
Mål – ZIP Screen 95
| Mål – ZIP Screen 95 | |
|---|---|
| Min bredde | |
| Somfy IO og RTS | 62cm |
| Somfy LS | 58cm |
| Maks bredde | 270cm |
| Min høyde | 50cm |
| Maks høyde | 300cm |
Mål – ZIP Screen 126
| Mål – ZIP Screen 126 | |
|---|---|
| Min bredde | |
| Somfy IO, RTS og WT | 80cm |
| Somfy LT | 70cm |
| Maks bredde | 500cm |
| Min høyde | 50cm |
| Maks høyde | |
| når bredde under 4m | 400cm |
| når bredde over 4m | 300cm |
Alternativer for styring
| Alternativer for styring | ||
|---|---|---|
| Manuell | Nei | |
| Elektrisk | 95 | 126 |
| Somfy IO eller RTS (trådløs styring) | Ja | Ja |
| Somfy LT (smarthusstyring) | Nei | Ja |
| Somfy WT (smarthusstyring) | Nei | Ja |
| Somfy LS (smarthusstyring) | Ja | Nei |
Maks vindstyrketoleranser
| Maks vindstyrketoleranser | |
|---|---|
| 400x400 cm | 20m/s |
| 350x400 cm | 25m/s |
| 300x300 cm | 36m/s |
| 250x250 cm | 40m/s |

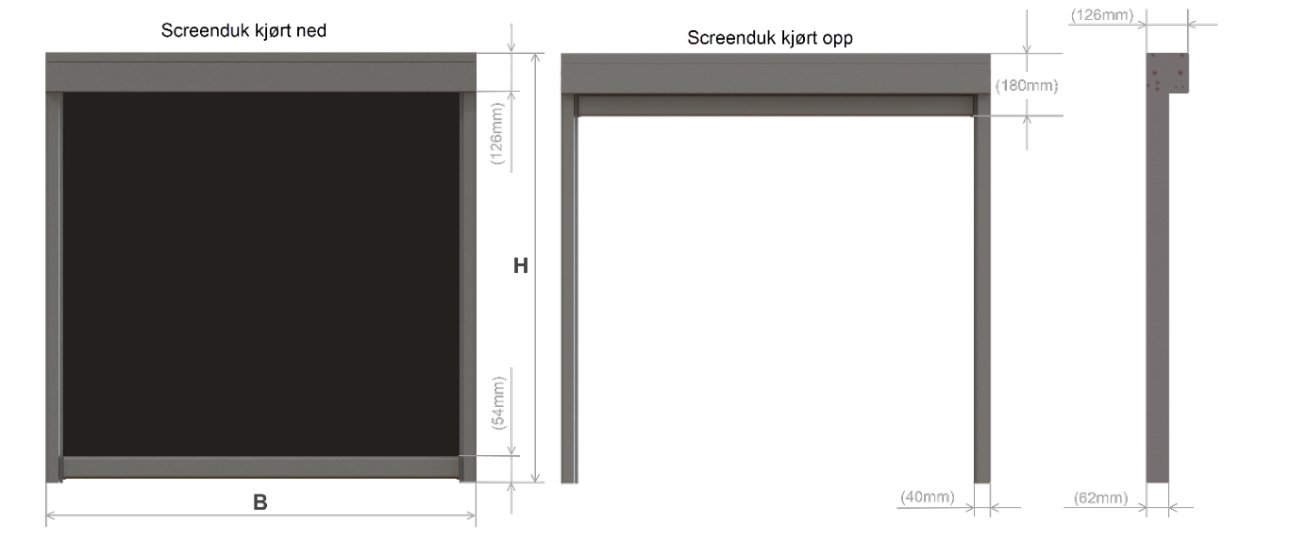

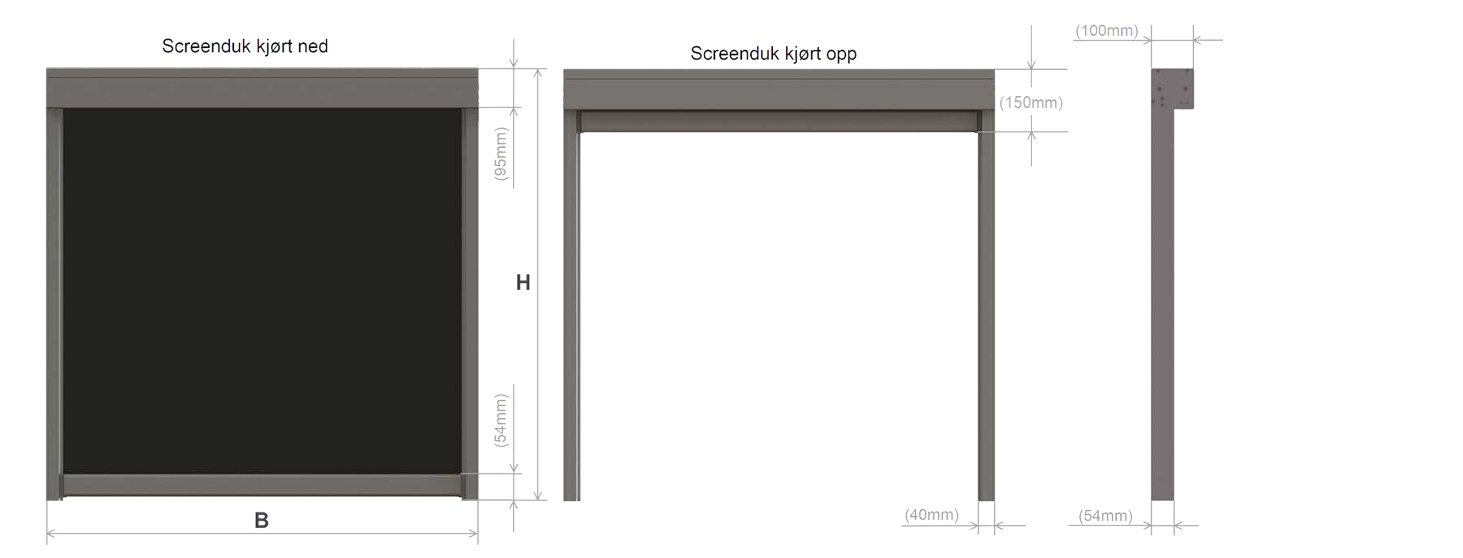

Oppmåling og konstruksjonsmål
ZIP Screen 95 og ZIP Screen 126 bestilles på følgende mål:
- Bredden måles i total systembredde. Dette er altså bredden på kassett.
- Høyden måles i total systemhøyde. Dette tilsvarer avstanden fra topp av kassett til bunn av sideskinnene.
- Vær oppmerksom på at kassett og bunnprofil, samt sideskinnenes bredde, alle må tas med i betraktning. Produktet bestilles på utvendige mål. Les mer om kassett og sideskinner videre i dette dokumentet.
Kassett

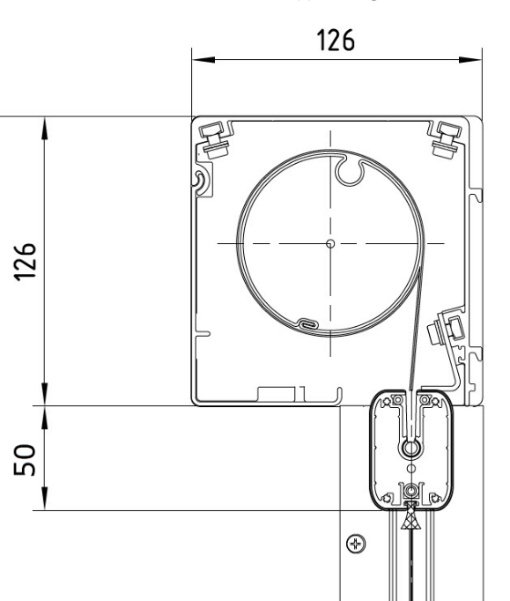

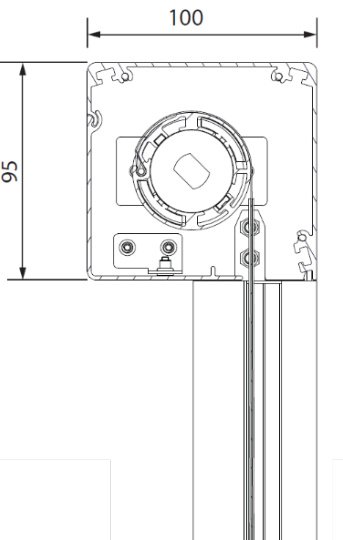

ZIP Screen 95 og ZIP Screen 126 har ulik størrelse på kassett, der ZIP Screen 126 er noe større. Siden systemene bestilles på utvendige mål, er det viktig å ta kassettens størrelse i betraktning ved oppmåling. Når systemene er heiset helt opp vil bunnprofilen også henge noe ut under kassetten. Denne bygger omtrent 5 cm under kassetten i sin øverste posisjon, og må også tas med i betraktning. Dette gjelder for begge produktene.
Sideskinner

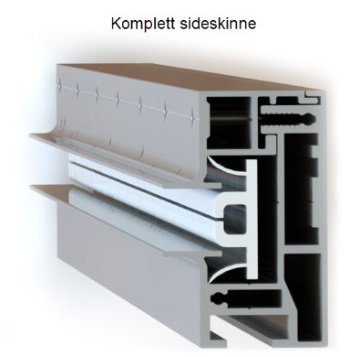

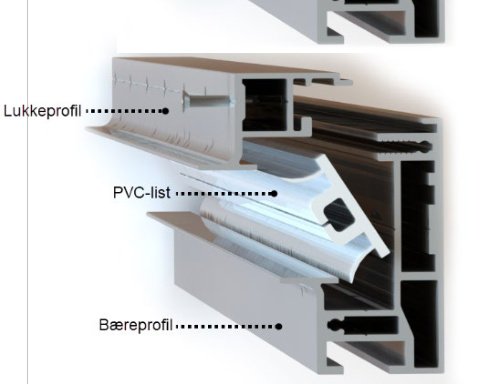

Sideskinnene til ZIP Screen 95 og ZIP Screen 126 er noe ulike i utseende, men fungerer likt. De består av en bæreprofil med innlagt PVC-list, samt en lukkeprofil for å holde dette sammen.
Produktene kan monteres på 3 ulike måter:
- I vegg, der produktet skrus direkte mot fasade. Dette vil vanligvis være utenpå et vindu.

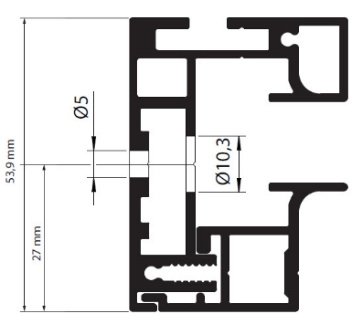

- I nisje, der skruehull for montering ligger på utsiden av produktet. Dette er vanlig for montering i vinduskarm.
- Med braketter kan produktet monteres ut fra fasaden. Dette gir bedre fleksibilitet og tillater montering av produktet i flere situasjoner. Se senere kapittel angående veggbraketter.

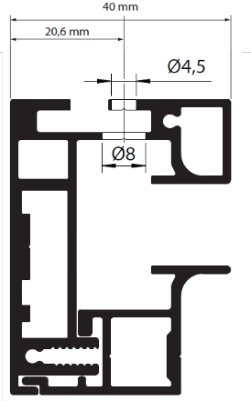

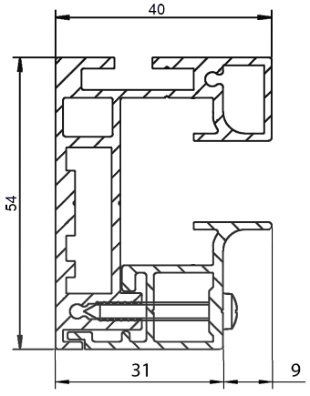

ZIP Screen 95

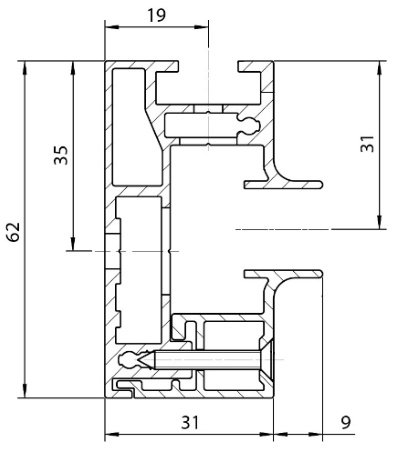

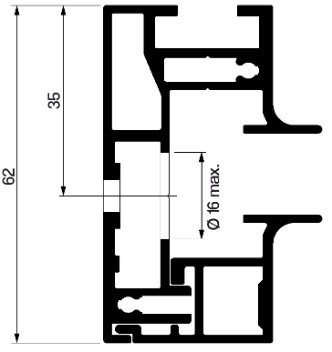

ZIP Screen 126

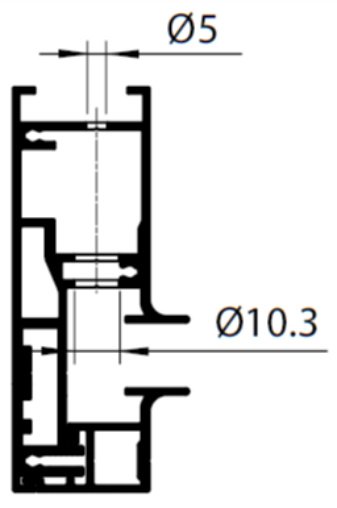

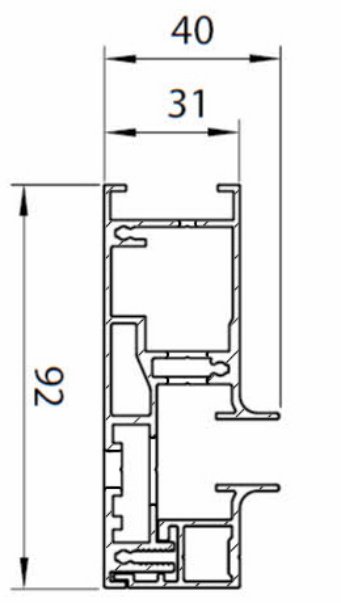

Dype sideskinner
Både ZIP Screen 95 og ZIP Screen 126 er tilgjengelige med dype sideskinner. Tilvalget kan hjelpe deg med å bygge kassetten ut fra veggen. Dette kan typisk være nødvendig når vannbrettet over vinduet eller håndtak forhindrer standard montering rett på fasaden.
Hvor mye dype sideskinner bygger ut avhenger av produktet:

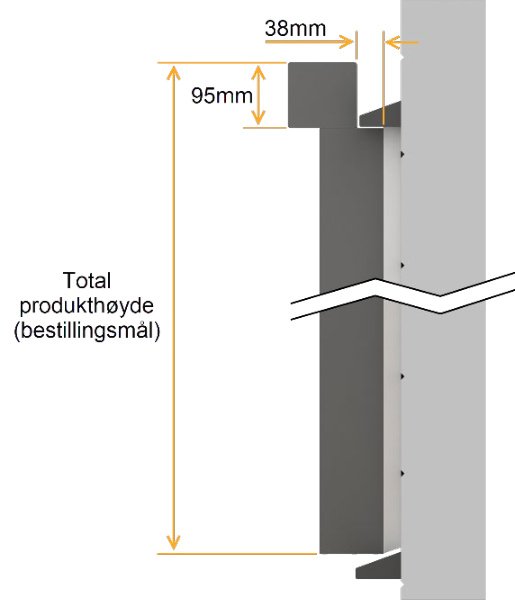

- For ZIP Screen 95 vil dype sideskinner bygger kassett ut fra vegg med 38 mm.

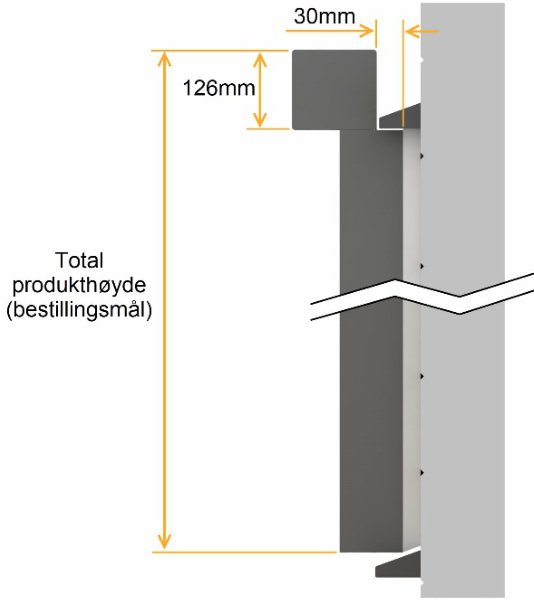

- For ZIP Screen 126 vil dype sideskinner bygge kassett ut fra vegg med 30 mm.
Bruk av foringer

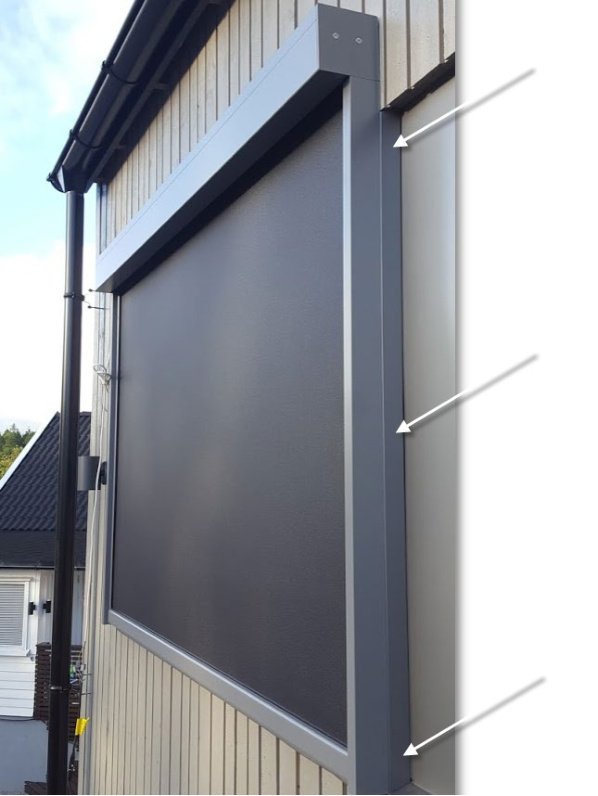

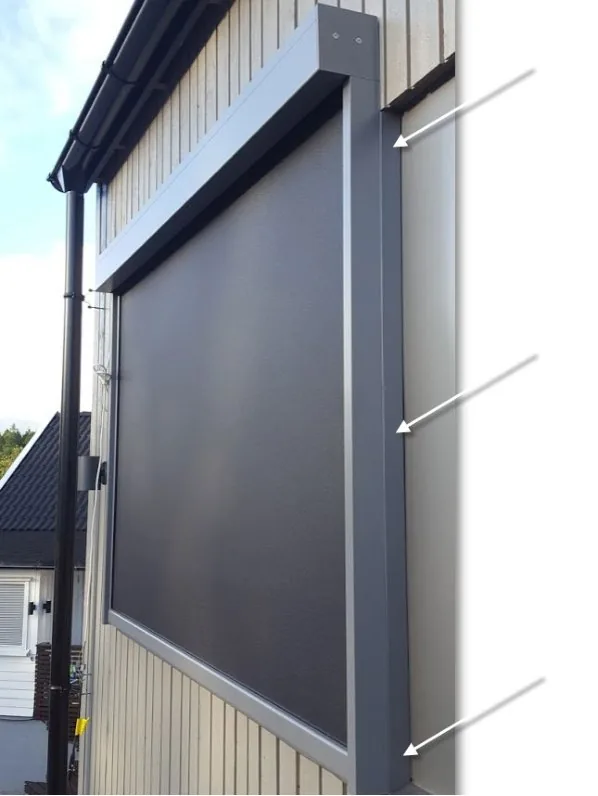

Hvis du ikke ønsker dype sideskinner, eller de dype sideskinnene ikke bygger nok ut fra monteringsflaten, er det også mulig å fore ut selv. Du kan skjære til lister i treverk med bredde lik 40mm, og med høyde og dybde etter behov. Treverket males eller beslåes med blekk før det skrues opp som spikerslag for sideskinnen(e).

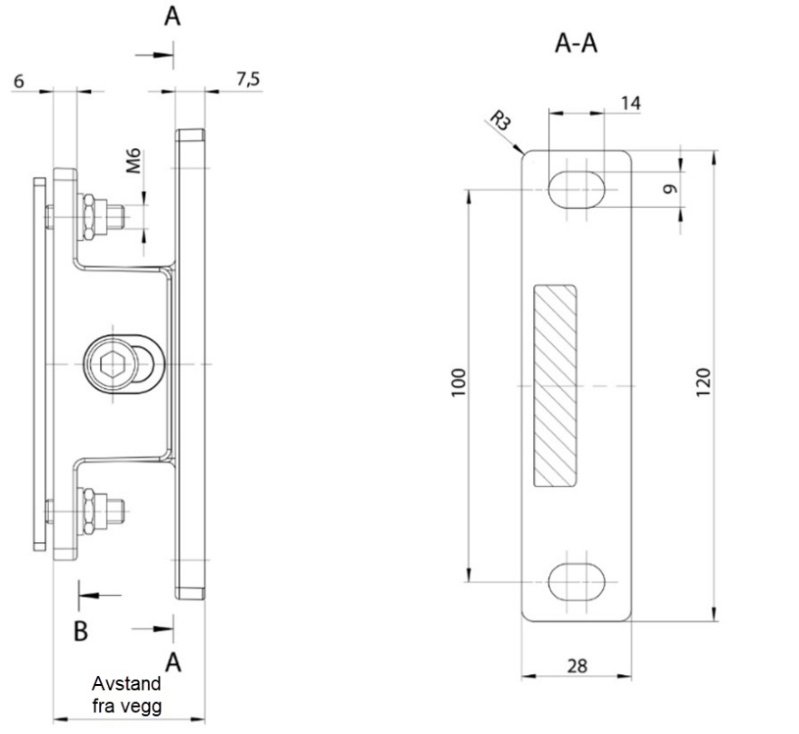

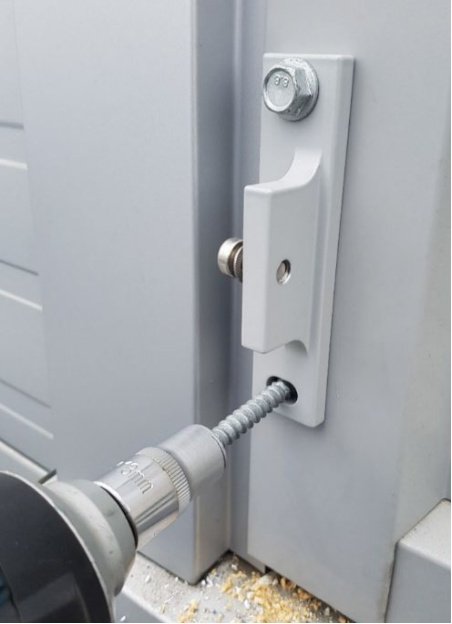

Braketter

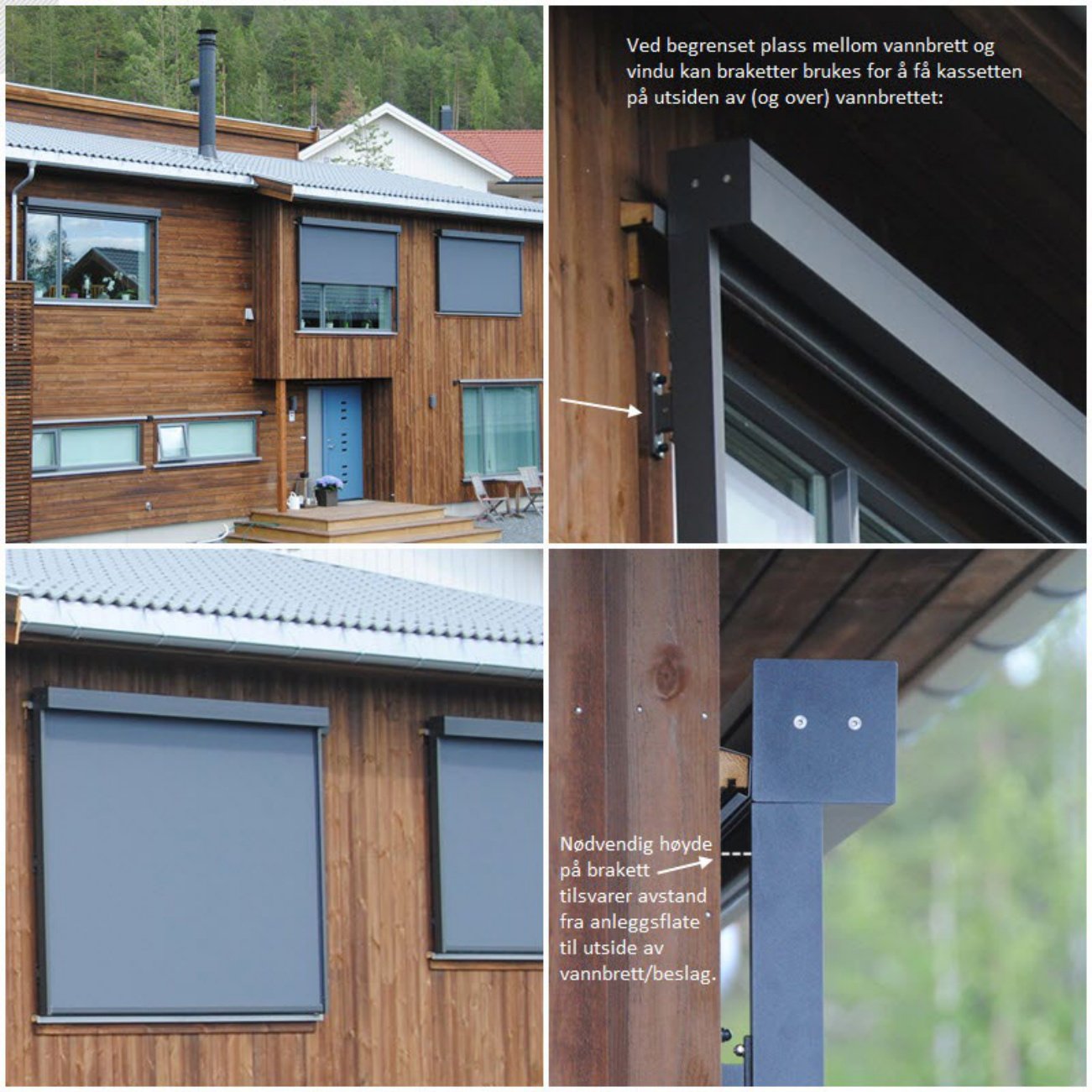

Braketter kan benyttes dersom det er behov for å bygge ZIP screenen ut fra veggen. Dette kan være løsningen dersom et vannbrett eller noe annet blokkerer muligheten for montering direkte mot fasade.
Brakettene finnes i 2 størrelser:
- Brakett A bygger sideskinnene 39 - 45 mm ut fra vegg (justerbart).
- Brakett B bygger sideskinnene 52 - 58 mm ut fra vegg (justerbart).

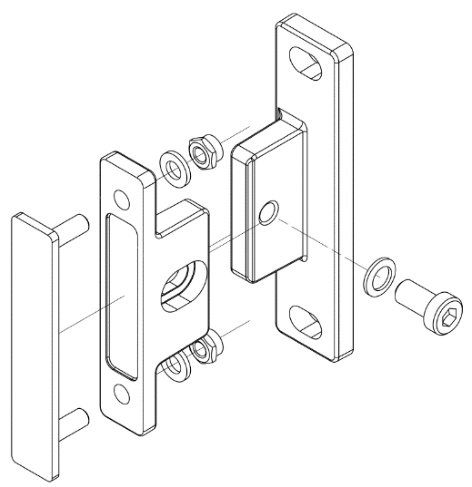

Brakettene består av 2 halvdeler, hvor den ene formonteres på vegg og den andre i sideskinnen. Det er viktig å få disse på rett linje over hverandre (i lodd) da justeringen sideveis er begrenset.
Av samme grunn er det viktig få tatt ut riktig bredde mellom brakettene på hver side av systemet. Merk at brakettene ikke stikker utenfor sideskinnens bredde.

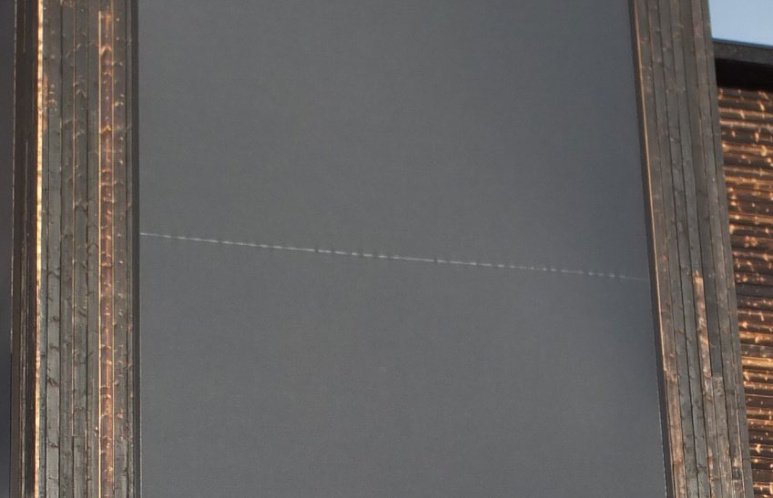

Dukdimensjoner og mulig skjøt
Når systemhøyden er stor kan det forekomme en skjøt i duktekstilet. Dette oppstår når systemhøyden overskrider dukprodusentens maksmål. Dimensjonsgrensen varierer mellom duktypene og skjøten er horisontal; Ingen vertikale skjøter kan forekomme.
Vær oppmerksom på at maksimal bredde for produkter med Serge BO Lunar begrenses til 4000mm.
| Duktype | Maks høyde før mulig skjøt | Maks bredde før tvunget skjøt (når maks høyde er overskredet) |
|---|---|---|
| Serge 600 | 3300 mm | 3500 mm |
| Serge 1% | 2500 mm | 2700 mm |
| Serge BO Lunar | 2000 mm | 2100 mm |
Servicebrytere for IO- og RTS-produkter
Når du kjøper flere IO- eller RTS-produkter anbefaler vi å installere én servicebryter for hvert produkt. Alternativt kan produktene kobles på en slik måte at du selv vil å ha muligheten til å koble ut et produkt ved senere tidspunkt. Hensikten er å kunne koble ut og inn strømmen for hvert individuelle produkt uten behovet for en elektriker. Behovet for å kunne gjøre dette vil f.eks. oppstå dersom du mister fjernkontrollen eller har behov for å resette produktet.
