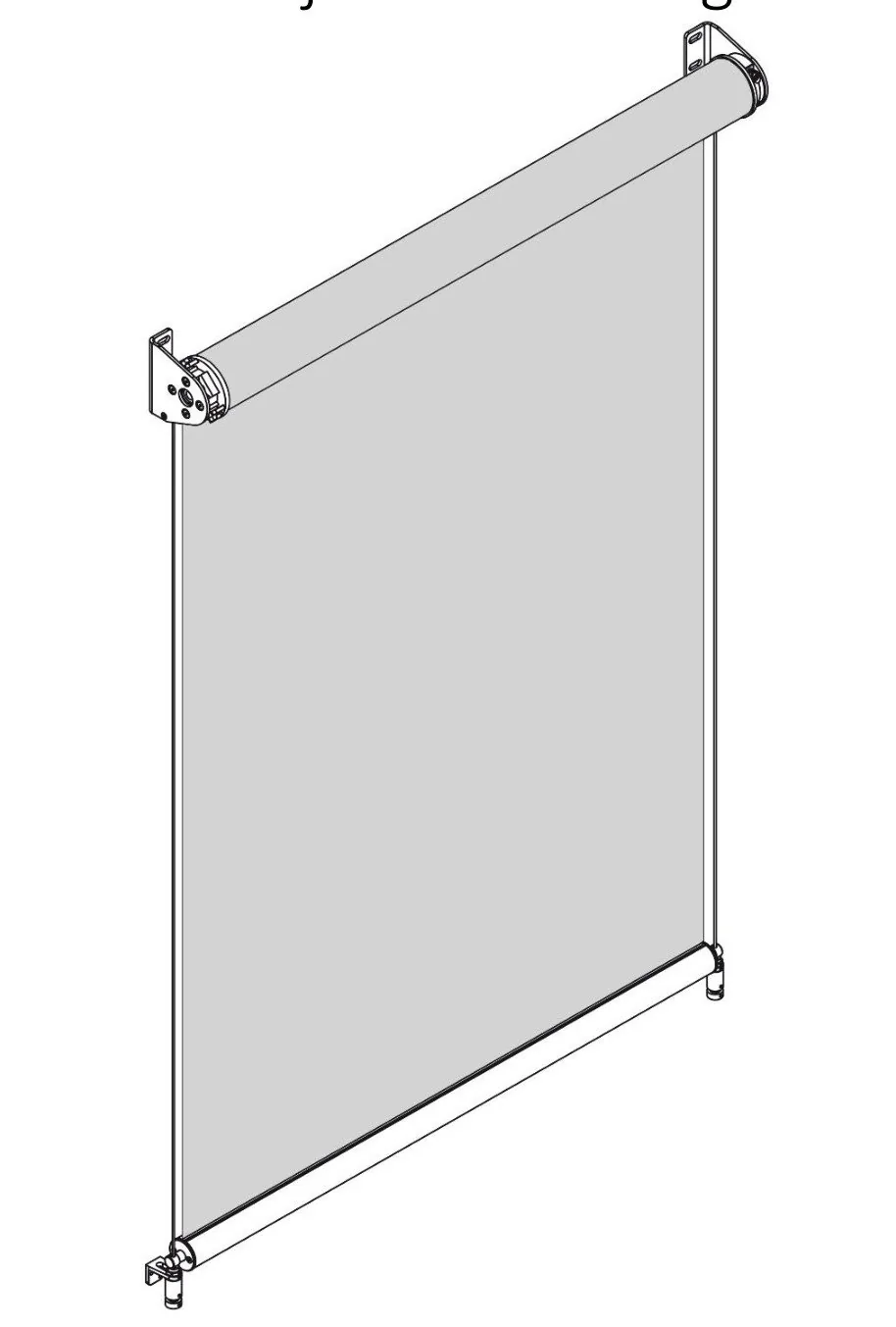

Teknisk Informasjon – Innvendig Screen 400
Les mer om Innvendig screen 400 her.
| Utendørs installasjon | |
|---|---|
| Maksimal bredde | 3000 mm |
| Maksimal høyde | 3000 mm |
| Innendørs installasjon | |
|---|---|
| Maksimal bredde | 4000 mm |
| Maksimal høyde | 4000 mm |
- Åpen rull (ingen kassett)
- Ø42mm pulverlakkert bunnprofil i aluminium
- Universell vegg/tak brakett i pulverlakkert aluminium
- Ø70/78mm rull i galvanisert stål
- Motorisert eller manuell betjening (avtagbar sveiv)
- Et produkt for innvendig bruk, men som også tåler uteklima (vinterhager o.l.)

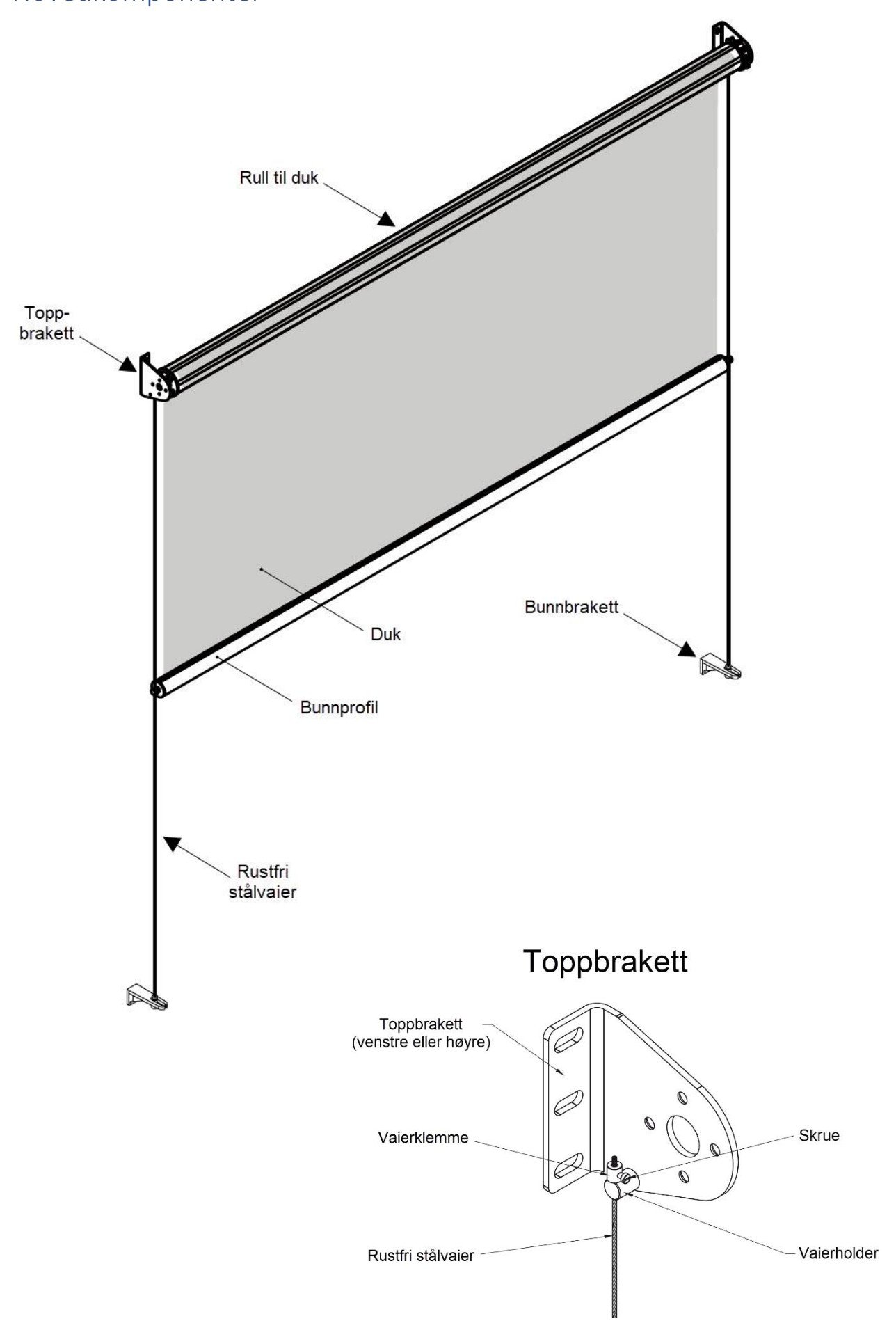

Hovedkomponenter

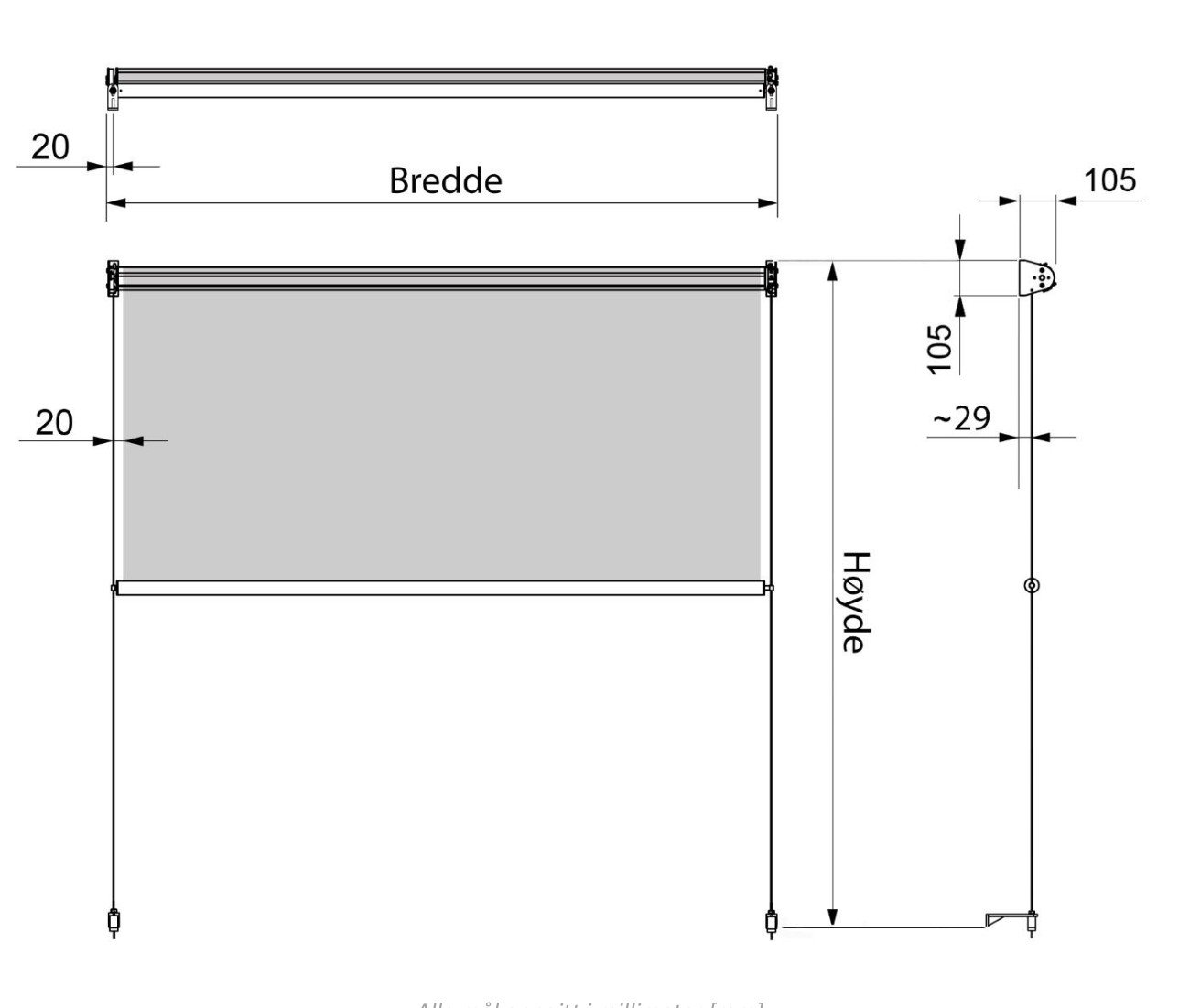

Oppmåling og produksjonsmål
Innvendig Screen 400 bestilles på følgende mål:
- Bredden er den totale utvendige bredde av produktet. Dvs. utvendig avstand mellom toppbrakettene. Duken havner 40mm lengre inn på hver side iht. oppgitt bredde, og blir altså 80mm smalere totalt.
- Høyden måles i avstanden fra øverste monteringspunkt for toppbrakett (tak dersom takmontert), og ned til gulv (hvis gulvfestet) eller nederste punkt på bunnbrakett (hvis montert i fasade).

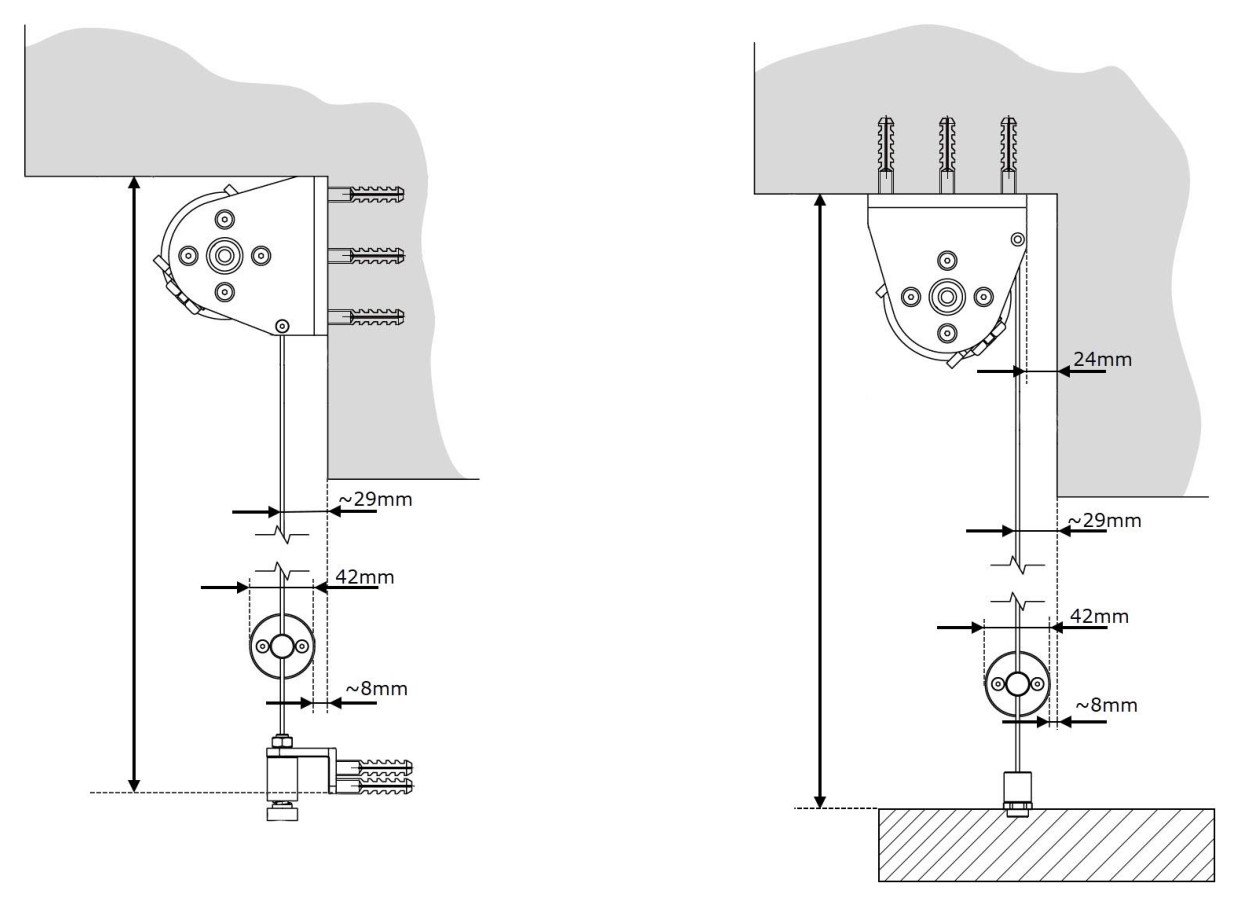

Avstand fra vegg:
Ved montering i vegg vil duken ligge ~29mm ut fra vegg. Monterer du i tak kan toppbraketten monteres 24mm ut fra vegg for at duken skal ligge ~29mm ut fra vegg. I begge disse tilfellene vil bunnprofilen ligge ~8mm ifra vegg. Det er ikke anbefalt å montere nærmere enn dette, ettersom bunnprofil kan slå borti vegg som resultat. Det viktige er å passe på at vaiere monteres loddrett (ved hjelp av korrekt brakett), samt at bunnprofilen ligger en fornuftig avstand ifra vegg.

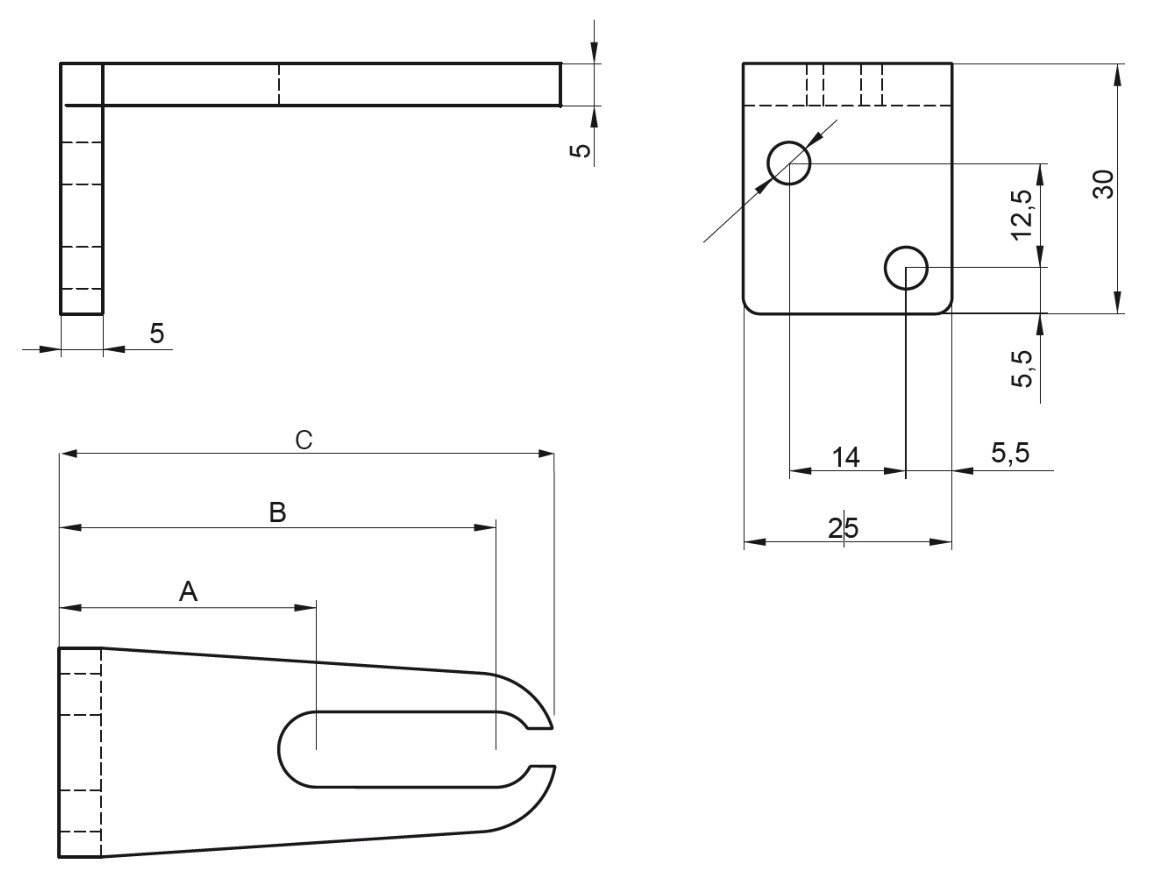

Bunnbrakett:
Bunnbrakettene har bredde- og høydemål som oppgitt nedenfor. Avstanden som vaier kan monteres fra vegg (altså mål A, B og C) avhenger derimot av hvilke braketter som bestilles. Brakettene er universale for venstre og høyre side. Følgende varianter er tilgjengelig:
| Brakett | Avstand vaier kan monteres fra vegg | Total lengde |
|---|---|---|
| Var. 1 | 29-50 mm | 60 mm |
| Var. 2 | 55-76 mm | 86 mm |
| Var. 3 | 83-104 mm | 114 mm |

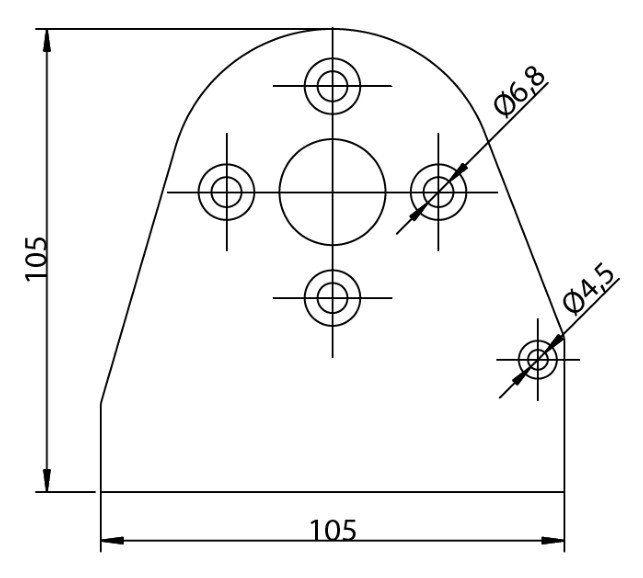

Toppbrakett:
Toppbrakettene er universale for både motorisert og manuell betjening. De er speilet, og har identiske mål før høyre og venstre brakett.
