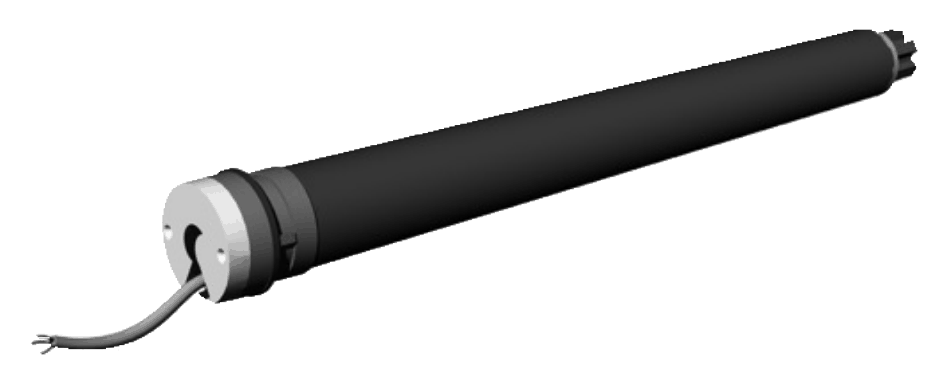

Somfy Sunea Screen 40 io – installasjonsmanual
Sunea Screen 40 io-motorene er beregnet for drift av alle typer vindusmarkiser (uten låser), kasetter og markiser med vertikale armer.
1. FORHÅNDSINFORMASJON
1.1 BRUKSOMRÅDE
Sunea Screen 40 io-motorene er beregnet for drift av alle typer vindusmarkiser (uten låser), kasetter og markiser med vertikale armer.
Installatøren, som må være en fagperson innenfor motorisering og boligautomasjon, må sørge for at det motoriserte produktet installeres i samsvar med gjeldende standarder i installasjonslandet, slik som EN 13561 vedrørende markiser.
Denne bruksanvisningen gjelder for alle Sunea Screen screen 40 io-motorene med versjoner som er tilgjengelige i den gjeldende katalogen.
1.2 ANSVAR
Les denne bruksanvisningen grundig før du monterer og bruker motoren. I tillegg til instruksene i denne bruksanvisningen må også detaljerte anvisninger i det vedlagte dokumentet Sikkerhetsanvisninger følges.
Motoren skal installeres av fagfolk på området motorisering og boligautomasjon, i samsvar med instruksene fra Somfy og gjeldende forskrifter i landet der motoren skal brukes.
All bruk av motoren utenfor bruksområdet som er beskrevet ovenfor, er forbudt. Somfy fraskriver seg ethvert ansvar og all garanti ved slik bruk som ved all annen manglende overholdelse av anvisningene i denne veiledningen og i det vedlagte dokumentet Sikkerhetsanvisninger.
Installatøren skal informere kundene om bruk og vedlikehold av motoren og overlevere dem bruks- og vedlikeholdsanvisningene, samt det vedlagte dokumentet Sikkerhetsanvisninger etter installasjon av motoren. Alt servicearbeid på motoren skal utføres av fagfolk innenfor motorisering og boligautomasjon.
Hvis du har spørsmål eller ønsker mer informasjon i forbindelse med installasjonen av motoren, kan du kontakte en Somfy-forhandler eller gå til nettstedet www.somfy.com.
2. INSTALLASJON
Disse instruksene må alltid følges av fagfolkene innenfor motorisering og boligautomasjon under installasjon av motoren.
2.1. MONTERING

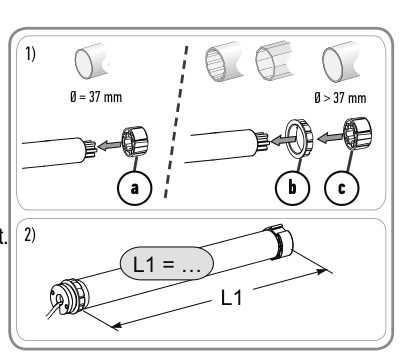

2.1.1. Klargjøring av motoren
Kontroller at rørets indre diameter er 37 mm eller større.
1) Monter det nødvendige tilbehøret for innbygging av motoren i røret: - Enten bare drivhjulet a på motoren. - Eller medbringeren b og drivhjulet c på motoren. 2) Mål lengden (L1) fra innerkanten på toppen av motoren til ytterenden av drivhjulet.
2.1.2. Klargjøring av røret
1) Kutt røret i ønsket lengde tilpasset produktet som skal motoriseres. 2) Rund av røret og fjern avfallet. 3) På rør som er glatte innvendig, lages et innsnitt etter følgende mål:
| d | e | |
|---|---|---|
| Ø 40 x 1 | 6 mm | 8,5 mm |
| Ø 40 x 1,5 | 7 mm | 8,5 mm |
2.1.3. Montering av motoren i røret
1) Skyv motoren inn i røret.
På rør som er glatte innvendig, plasseres innsnittet på tappen på medbringeren.
2) Fest røret til drivhjulet med skruer eller nagler avhengig av lengden (L1).
2.1.4. Montering av rørmotoren
1) Monter rørmotoren på endedekselet f og på motorfestet g.
2) Avhengig av type feste må adapteren skrus fast på motorhodet.
2.2. KABLING
Overhold standarden NF C 15-100 for elektriske installasjoner.
Kabler som går gjennom en metallvegg, må være beskyttet og isolert av en muffe eller hylse.
Fest kablene for å unngå all berøring med deler i bevegelse.
Hvis motoren brukes utendørs, og hvis strømkabelen er av typen H05 VVF, må kabelen installeres i et UV-bestandig rør, for eksempel i en renne.
Sørg for at strømkabelen til motoren er lett tilgjengelig: Den må være enkel å skifte ut.
- Slå av strømmen.
- Koble motoren etter opplysningene i tabellen under:
| Nøytral (N) | Fase (L) | Jord ( ) | |
|---|---|---|---|
| 230 V ~ 50 Hz | Blå | Brun | - |
2.3. IDRIFTSETTING
2.3.1. Forhåndslagring av fjernkontroll
1) Slå på strømmen. 2) Trykk samtidig på knappene Λ og V på fjernkontrollen: Det motoriserte produktet gjør en opp- og nedbevegelse (hurtig heving og senking); fjernkontrollen er lagret i motoren.

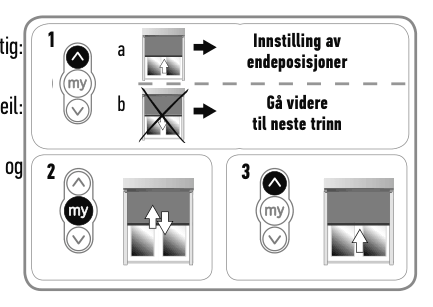

2.3.2. Kontroll av rotasjonsretningen
1) Trykk på knappen Λ på fjernkontrollen: a) Hvis det motoriserte produktet går oppover (a), er rotasjonsretningen riktig: Da går du direkte til avsnittet «Innstilling av endeposisjoner».
Hvis det motoriserte produktet går nedover (b), er rotasjonsretningen feil: Fortsett med neste punkt.
2) Trykk på knappen my på fjernkontrollen helt til motoren gjør en opp- og nedbevegelse: Rotasjonsretningen er endret. 3) Trykk på knappen Λ på fjernkontrollen for å kontrollere rotasjonsretningen.
2.3.3. Innstilling av endeposisjoner

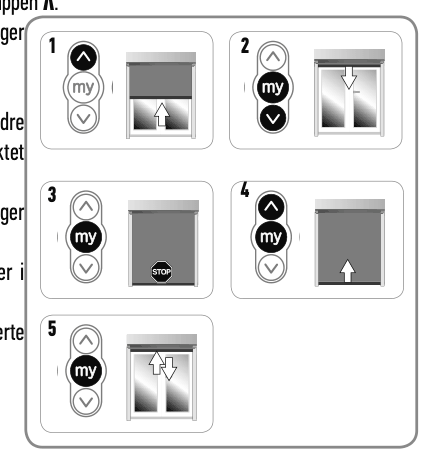

Innstilling av endeposisjoner i manuell modus
På vindusmarkiser uten øvre endestopp og terrassemarkiser uten kasse må øvre og nedre endeposisjon stilles inn. Endeposisjonene kan stilles inn i fritt valgt rekkefølge.
1) Kjør det motoriserte produktet i ønsket øvre endeposisjon ved å trykke på knappen Λ. 2) Trykk samtidig på knappene my og V helt til det motoriserte produktet beveger seg. Øvre endeposisjon er lagret. 3) Trykk på knappen my når det motoriserte produktet når ønsket nedre endeposisjon. Om nødvendig justerer du posisjonen til det motoriserte produktet med knappene Λ og V. 4) Trykk samtidig på knappene my og Λ helt til det motoriserte produktet beveger seg. Nedre endeposisjon er lagret. Det motoriserte produktet kjøres opp og stopper i øvre posisjon. 5) For å bekrefte endeposisjonene trykker du på knappen my helt til det motoriserte produktet gjør en opp- og nedbevegelse. Endeposisjonene er lagret.

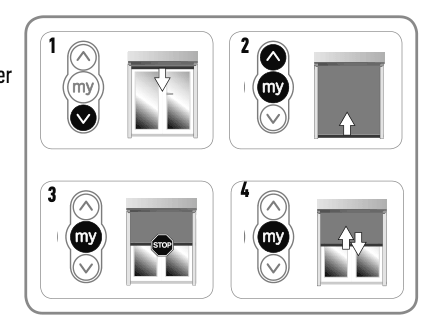

Innstilling av endeposisjoner i halvautomatisk modus
For markiser med kun øvre endestopp (frontskinnens stopp under kassen) stilles øvre endeposisjon inn automatisk, mens nedre endeposisjon må stilles inn.
Innstilling av øvre endeposisjon automatisk, nedre manuelt.
1) Kjør det motoriserte produktet til ønsket nedre endeposisjon ved å trykke på knappen V. 2) Trykk samtidig på knappene my og Λ helt til det motoriserte produktet beveger seg oppover, nedre endeposisjon er innstilt. 3) Trykk på knappen my for å stanse det motoriserte produktet. 4) For å bekrefte endeposisjonene trykker du på knappen my helt til det motoriserte produktet gjør en opp- og nedbevegelse.
2.3.4. Lagring av fjernkontrollen
Motoren er i programmeringsmodus:
Trykk kort på PROG-knappen på fjernkontrollen som skal lagres: Det motoriserte produktet gjør en opp- og nedbevegelse: Denne fjernkontrollen er nå lagret i motoren.
Hvis motoren ikke lenger er i programmeringsmodus, gjentar du trinn 2.3.1 før du gjennomfører trinn 2.3.4.
2.3.5. Endring av endeposisjonene (for manuelt innstilte endeposisjoner)
Justering av øvre endeposisjon
1) Trykk på knappen Λ for å kjøre det motoriserte produktet til endeposisjonen som skal justeres. 2) Trykk samtidig på knappene Λ og V helt til det motoriserte produktet gjør en opp- og nedbevegelse. 3) Trykk på knappen Λ eller V for å flytte det motoriserte produktet til den nye posisjonen. 4) For å bekrefte den nye endeposisjonen trykker du på knappen my helt til det motoriserte produktet gjør en opp- og nedbevegelse.
Justering av nedre endeposisjon
1) Trykk på knappen V for å kjøre det motoriserte produktet til endeposisjonen som skal justeres. 2) Trykk samtidig på knappene Λ og V helt til det motoriserte produktet gjør en opp- og nedbevegelse. 3) Trykk på knappen Λ eller V for å flytte det motoriserte produktet til den nye posisjonen. 4) For å bekrefte den nye endeposisjonen trykker du på knappen my helt til det motoriserte produktet gjør en opp- og nedbevegelse.
2.3.6. Funksjonen «Back impulse»
Med denne funksjonen kan du stramme markiseduken etter hver bevegelse markisen gjør nedover. Røret kan justeres inntil en halv omdreining.
Slik aktiveres funksjonen:
1) Kjør det motoriserte produktet til nedre endeposisjon. 2) Trykk samtidig på my og Λ helt til det motoriserte produktet gjør en opp- og nedbevegelse: Motoren er i programmeringsmodus. 3) Juster strammingen av markiseduken med Λ og V (maks ½ omgang på røret). 4) Trykk på my helt til det motoriserte produktet gjør en opp- og nedbevegelse: Strammingen av duken er lagret.
2.3.7. Funksjonen «Back release»
Med denne funksjonen kan du slakke markiseduken når en markise med øvre endestopp (frontskinnens stopp under kassen) er kjørt inn.
Funksjonen «Back release» aktiveres og deaktiveres på samme måte.
Av sikkerhetshensyn kan denne funksjonen bare aktiveres eller deaktiveres med Somfy io-homecontrol® -fjernkontrollen i tre tilfeller:
- Etter stoppet på to sekunder når innstillingene kontrolleres, og før lagring av den første Somfy io-homecontrol®-fjernkontrollen.
- Etter lagring av den første Somfy io-homecontrol®-fjernkontrollen og under de fire neste syklusene.
- Etter et enkelt strømkutt og under de fire neste syklusene.
Slik aktiveres funksjonen:
1) Kjør det motoriserte produktet til øvre endeposisjon. 2) Trykk samtidig på my og V helt til det motoriserte produktet gjør en opp- og nedbevegelse.
Hvis funksjonen «Back release» er inaktiv, aktiveres den. Hvis funksjonen «Back release» er aktiv, deaktiveres den.
2.3.8. Funksjonen «Lukkebelastning»
Med denne funksjonen kan du endre belastningen på frontskinnen under kassen og velge mellom tre nivåer (hard-middels-svak). Som fabrikkstandard er motoren stilt inn på svak belastning.
Av sikkerhetshensyn er denne funksjonen bare tilgjengelig med Somfy io-homecontrol®-fjernkontrollen i tre tilfeller:
- Etter stoppet på to sekunder når innstillingene kontrolleres, og før lagring av den første Somfy io-homecontrol®-fjernkontrollen.
- Etter lagring av den første Somfy io-homecontrol®-fjernkontrollen og under de fire neste syklusene.
- Etter et enkelt strømkutt og under de fire neste syklusene.
Slik aktiveres funksjonen:
1) Sett det motoriserte produktet i midtposisjon. 2) Trykk kort og samtidig på my og Λ, raskt etterfulgt av et kontinuerlig og samtidig trykk på my og Λ helt til det motoriserte produktet gjør en opp- og nedbevegelse. Motoren er på programmering i bare ti sekunder. 3) Juster belastningsnivået ved lukking med Λ og V.
For å øke belastningsnivået ved lukking trykker du på Λ helt til det motoriserte produktet beveger seg langsomt. Belastningsnivået ved lukking av kassettmarkisen er endret til hard belastning.
For å redusere belastningsnivået ved lukking trykker du på V helt til det motoriserte produktet beveger seg langsomt. Belastningsnivået ved lukking av kassettmarkisen er endret til svak belastning.
4) Trykk på knappen my helt til det motoriserte produktet beveger seg: Det nye belastningsnivået ved lukking er lagret.
2.4. TIPS OG RÅD ANGÅENDE INSTALLASJON
2.4.1. Problemer med Sunea screen?
| Problem | Mulig årsak | Løsning |
|---|---|---|
| Det motoriserte produktet virker ikke. | Kablingen er feil. | Kontroller kablingen og endre den om nødvendig. |
| Motoren er i varmebeskyttelsesmodus. | Vent til motoren er avkjølt. | |
| Batteriet i fjernkontrollen er dårlig. | Kontroller batteriet og skift ut om nødvendig. | |
| Fjernkontrollen er ikke kompatibel. | Kontroller kompatibiliteten og skift ut fjernkontrollen om nødvendig. | |
| Fjernkontrollen du bruker, er ikke lagret i motoren. | Bruk en lagret fjernkontroll eller lagre denne fjernkontrollen. | |
| Det motoriserte produktet stanser for tidlig. | Medbringeren er feil montert. | Monter medbringeren riktig. |
| Endeposisjonene er feil innstilt. | Juster endeposisjonene. |
2.4.2. Utskifting av tapt eller ødelagt Somfy-fjernkontroll
Denne nullstillingen sletter alle lokale fjernkontroller, men innstillingene for endeposisjon og favorittposisjon beholdes.
1) Sett det motoriserte produktet i midtstilling. 2) Kutt strømmen i 2 sekunder. 3) Tilfør strøm igjen i 5 til 15 sek. 4) Kutt strømmen i 2 sekunder. 5) Tilfør strøm igjen: Det motoriserte produktet setter seg i bevegelse noen sekunder. (Hvis apparatet er i øvre eller nedre endeposisjon, gjør det en kort opp- og nedbevegelse). 6) Trykk en gang til på PROG-knappen på den nye fjernkontrollen helt til det motoriserte produktet gjør en opp- og nedbevegelse: Den nye fjernkontrollen er lagret og alle de andre fjernkontrollene er slettet.
2.4.3. Tilbakestilling til originaloppsett
Denne nullstillingen sletter alle fjernkontroller, alle sensorer og alle endeposisjoninnstillinger og gjenoppretter motorens favorittposisjon (my).
1) Sett det motoriserte produktet i midtstilling. 2) Kutt strømmen i 2 sekunder. 3) Tilfør strøm igjen i 5 til 15 sek. 4) Kutt strømmen i 2 sekunder. 5) Tilfør strøm igjen: Det motoriserte produktet beveger seg noen sekunder.(Hvis apparatet er i øvre eller nedre endeposisjon, gjør det en kort opp- og nedbevegelse). 6) Trykk på PROG-knappen på den lokale Somfy-fjernkontrollen i ≈ 7 s helt til det motoriserte produktet gjør to opp- og nedbevegelser: Motoren er tilbakestilt til originaloppsettet.
Start opp igjen med idriftsettingen (se avsnittet Idriftsetting).
3. BRUK OG VEDLIKEHOLD
Denne motoren er vedlikeholdsfri
3.1. OPP- OG NEDKNAPPEN
Et kort trykk på knappen Λ eller V får det motoriserte produktet til å kjøre opp eller ned.
3.2. STOPPFUNKSJON
Det motoriserte produktet er i bevegelse.
Trykk kort på my: Det motoriserte produktet stanser automatisk.
3.3. FAVORITTPOSISJON (my)
Slik brukes favorittposisjonen (my): Trykk kort på my: Det motoriserte produktet begynner å bevege seg og stanser i favorittposisjonen (my).
For å lagre, endre eller slette favorittposisjonen (my), se kapitlet Tilleggsinnstillinger.
3.4. BRUK MED EN SOMFY-SENSOR
Se tilhørende bruksanvisning.
3.5. TILLEGGSINNSTILLINGER
3.5.1. Lagring og endring av favorittposisjonen (my)
1) Sett det motoriserte produktet i ønsket favorittposisjon (my). 2) Trykk på my i ≈ 5 s helt til det motoriserte produktet gjør en opp- og nedbevegelse: Ønsket favorittposisjon (my) er lagret.
3.5.2. Sletting av favorittposisjonen (my)
1) Trykk på my: Det motoriserte produktet begynner å bevege seg og stanser i favorittposisjonen (my). 2) Trykk en gang til på my helt til det motoriserte produktet beveger seg: Favorittposisjonen (my) er slettet.
3.5.3. Legge til/slette fjernkontroller og Somfy-sensorer
Se tilhørende bruksanvisning.
3.6. TIPS OG RÅD ANGÅENDE BRUK
3.6.1. Problemer med Sunea screen?
Hvis det motoriserte produktet fremdeles ikke virker, må du kontakte fagfolk innenfor motorisering og boligautomasjon.
| Problem | Mulig årsak | Løsning |
|---|---|---|
| Det motoriserte produktet virker ikke. | Batteriet i fjernkontrollen er dårlig. | Kontroller batteriet og skift ut om nødvendig. |
| Motoren er i varmebeskyttelsesmodus. | Vent til motoren er avkjølt. |
3.6.4. Utskifting av tapt eller ødelagt Somfy-fjernkontroll
Hvis en fjernkontroll er tapt eller ødelagt, må du kontakte fagfolk innenfor motorisering og boligautomasjon.
4. TEKNISKE DATA
| Strømforsyning | 230 V ~ 50 Hz |
| Radiofrekvens | Toveis trebånds 868-870 MHz io homecontrol® |
| Frekvensbånd og maksimalt brukt effekt | 868,000 MHz - 868,600 MHz ERP <25 mW 868,700 MHz - 869,200 MHz ERP <25 mW 869,700 MHz - 870,000 MHz ERP <25 mW |
| Brukstemperatur | - 20 °C til + 60 °C |
| Beskyttelsesindeks | IP 44 |
| Sikkerhetsnivå | Klasse II |
| Maksimalt antall tilknyttede fjernkontroller og sensorer | 9 |
Somfy SAS, F-74300 CLUSES erklærer herved at motoren beskrevet i denne bruksanvisningen, merket for å forsynes med 230 V ~ 50 Hz og brukt som angitt i denne bruksanvisningen, er i samsvar med de viktigste kravene i de relevante EU-direktivene, og særlig maskindirektivet 2006/42/EF og radiodirektivet 2014/53/EU.
Den fullstendige teksten til EU-samsvarserklæringen er tilgjengelig på www.somfy.com/ce.
Christian Rey, godkjenningsansvarlig, på vegne av daglig leder, Cluses, 03/2016.
