Teknisk informasjon – C50
Les mer om C50 utvendig persienne her.
| Mål | |
|---|---|
| Maks bredde | 250cm |
| Maks høyde | 250cm |
| Vindstyrketoleranse | 12m/s |
| Alternativer for styring | |
|---|---|
| Manuell | Nei |
| Elektrisk | |
| Somfy IO (fjernstyring) | Ja |
| Geiger (mek. endestopp for smarthus-styring) | Ja |

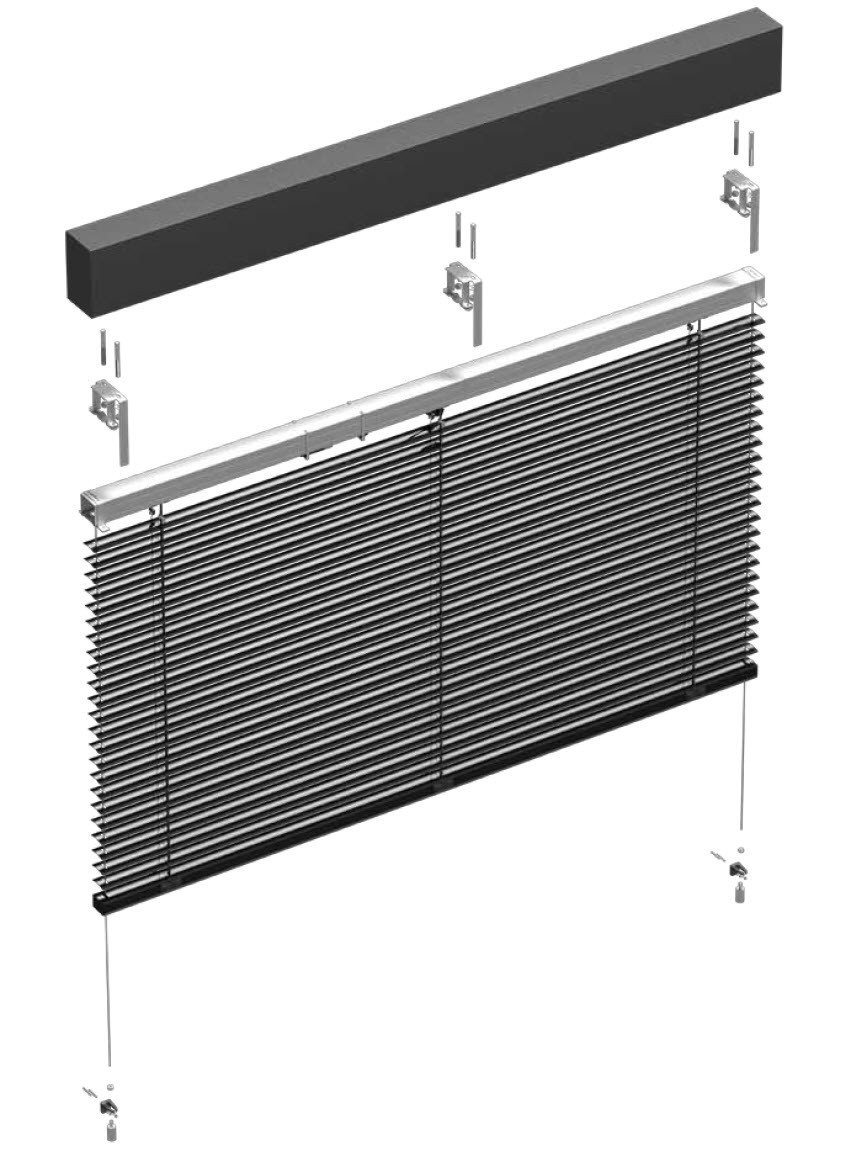

- Konstruksjon i aluminium
- Leveres med styrevaier på hver side
- Toppdeksel bygger 10cm ut fra vegg
- 5 års garanti

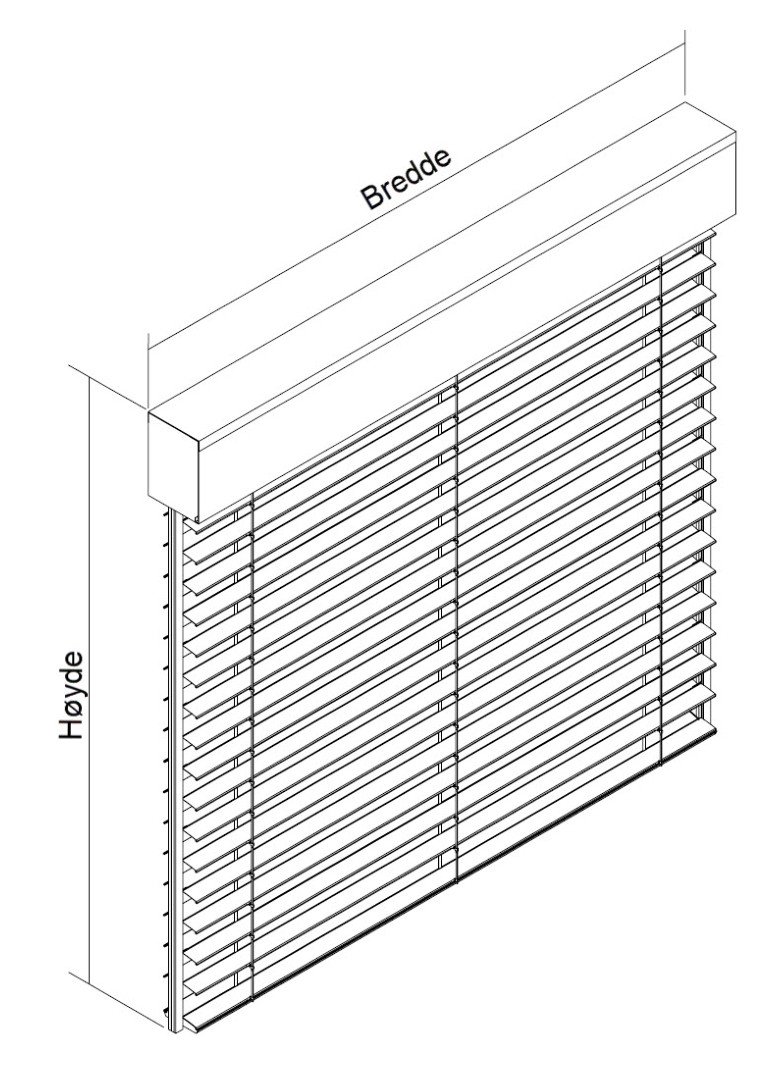

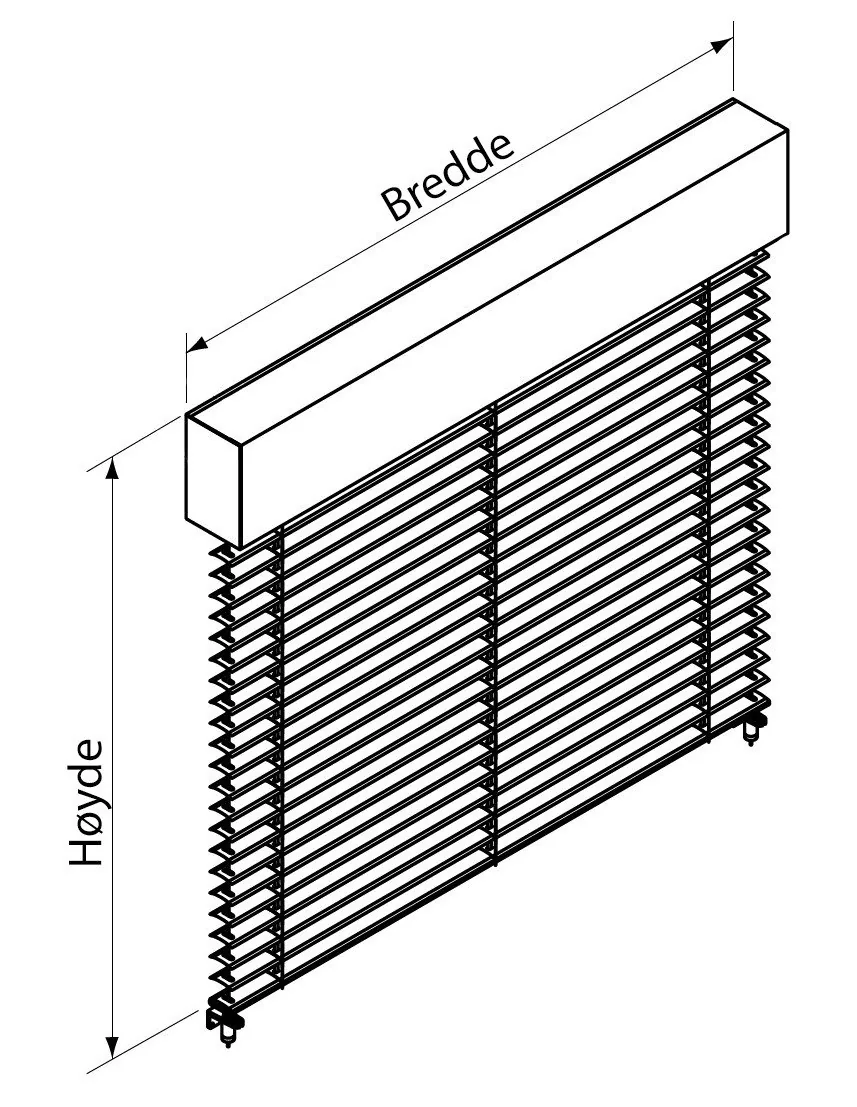

Oppmåling og konstruksjonsmål
C50 utvendige persienner bestilles på følgende mål:
- Bredden måles i total bredde av toppdeksel (bredeste punkt på persiennen).
- Høyden (systemhøyden) måles fra øverste punkt på brakett/deksel, ned til nederste lamell.
- Styrevaier leveres som standard med lengde som stikker ca. 10cm under nederste lamell. Denne benyttes til å feste i vegg- eller gulvbrakett.
- Vær oppmerksom på at høyden til toppdekselet vil variere med systemhøyden (se neste side). Dersom produktet ønskes levert med en annen høyde eller dybde på toppdeksel enn standard, må dette spesifiseres i kommentarfelt ved bestilling.

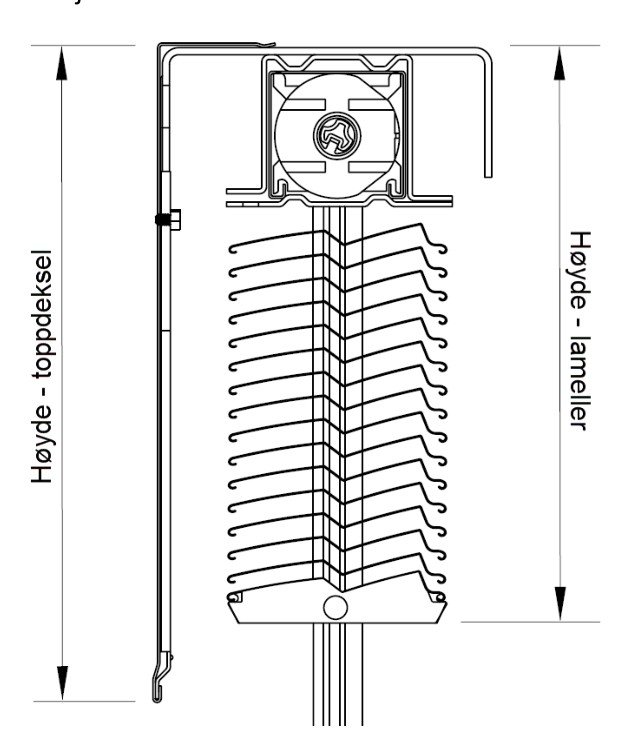

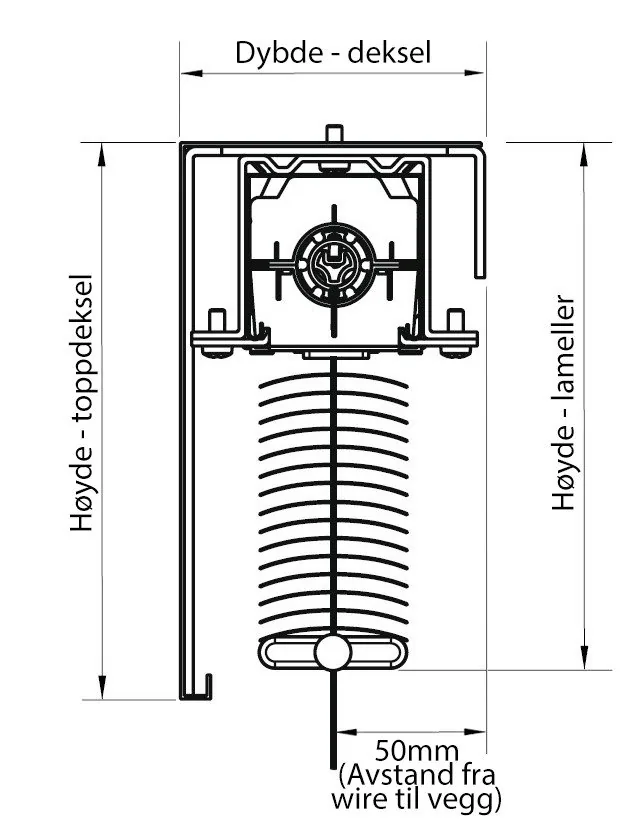

Toppdeksel og lameller:
Dimensjonene til toppdekselet er avhengig av høyden på systemet du bestiller. Dette kommer av at et høyere system vil kreve større plass bak toppdekselet for å få plass til de ekstra lamellene. I tabellen nedenfor kan du se hvilke toppdeksler som vil følge med de ulike systemhøydene.
| Høyde – system [mm] | Høyde – lameller [mm] | Høyde – toppdeksel [mm] |
|---|---|---|
| 610 – 1000 | 120 | 120 |
| 1010 – 1400 | 130 | |
| 1410 – 1800 | 140 | 150 |
| 1810 – 2200 | 150 | |
| 2210 – 2500 | 160 | 170 |
Toppdekselets form avhenger av om produktet bestilles for montering mot vegg eller mot tak. Når bestilling mot vegg blir valgt så vil toppdekselets dybde følge dybden til braketten. Dekselet vil altså gå helt inn til veggen ved en standard veggmontering. Ønsker du at dekselet har en annen dybde? Kontakt oss eller spesifiser i kommentarfeltet ved bestilling. Dersom produktet blir bestilt med takmontering, så vil toppdekselet være avkortet for å forenkle monteringen. Se illustrasjoner nedenfor (sett fra siden).

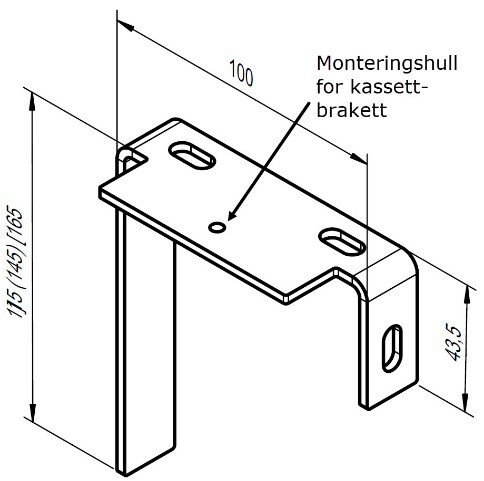

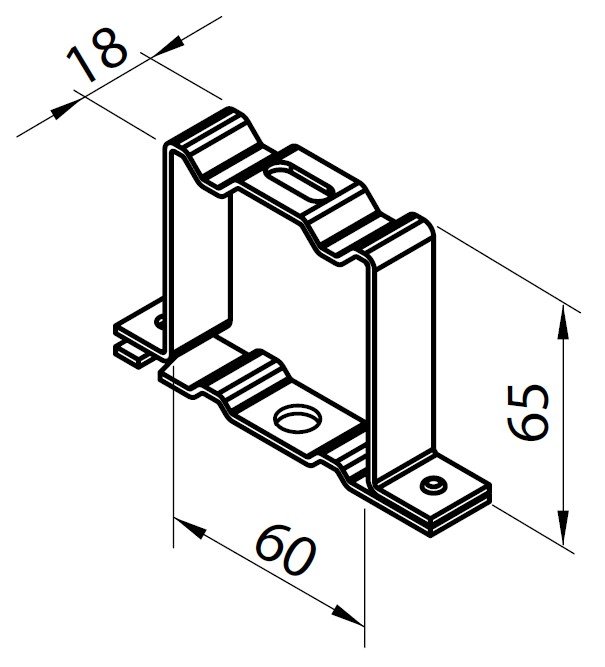

Toppbraketter:

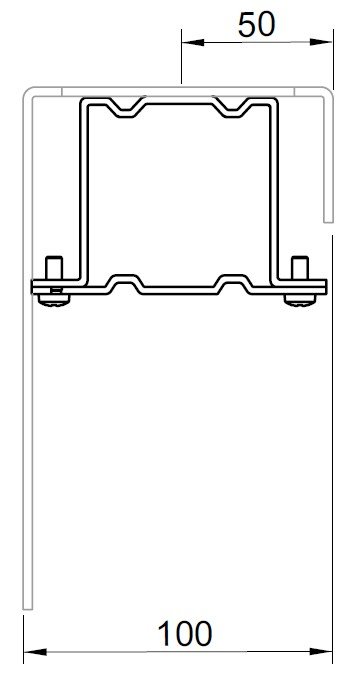

Toppbraketten består av en hovedbrakett med kassettbrakett. Høyden på hovedbraketten følger høyden til toppdekselet. En sammenstilling av disse kan du se nedenfor. Antall braketter som følger med avhenger av systemets bredde (se tabell til høyre). Toppdekselet monteres utenpå disse og skjuler dermed brakettene som ligger bak. Se bildet over for referanse.
| Systembredde [mm] | Antall toppbraketter |
|---|---|
| 500 – 1600 | 2 |
| 1610 – 2400 | 3 |
| 2410 – 2500 | 4 |

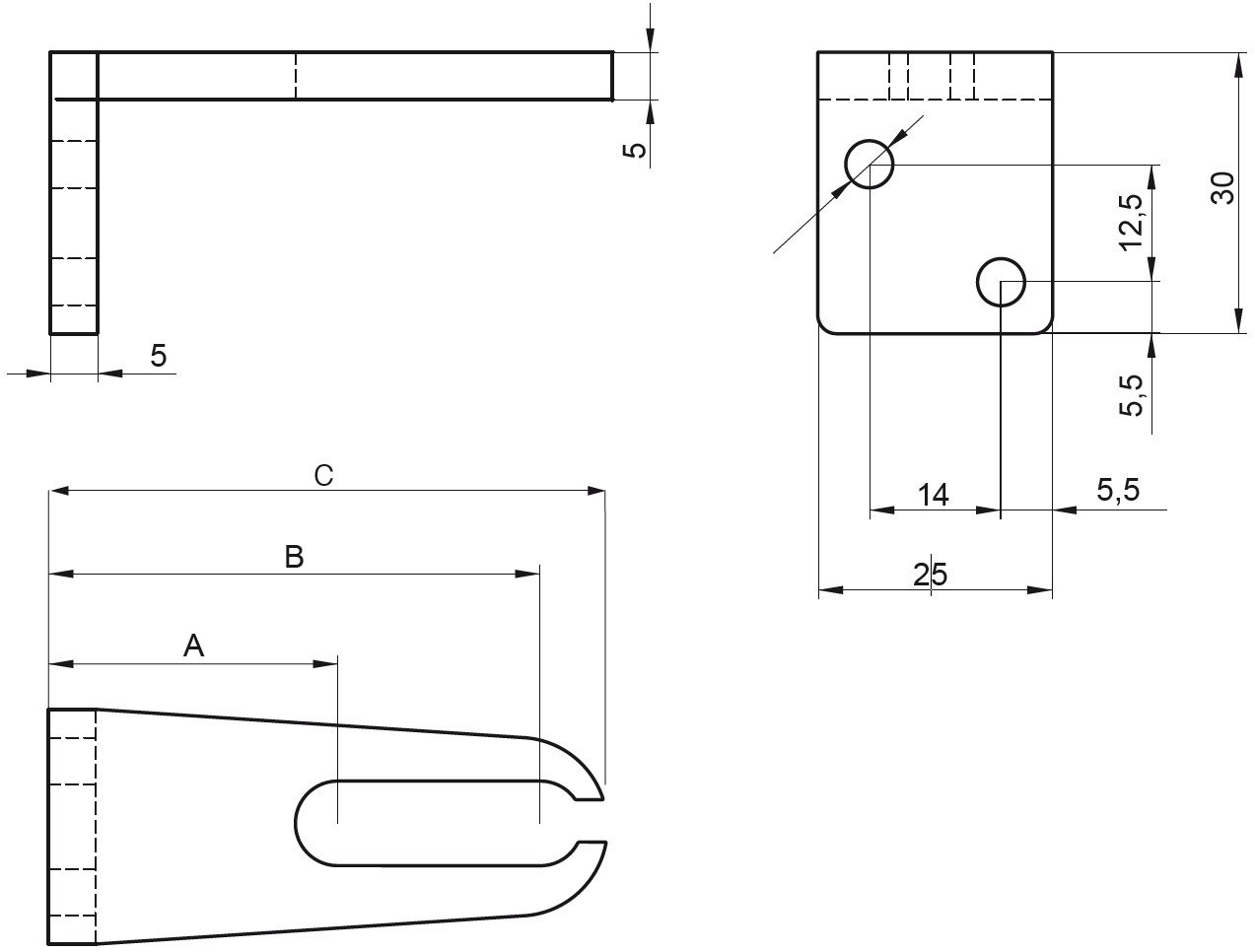

Bunnbraketter:
Bunnbrakettene brukes ved montering til vegg og har bredde- og høydemål som oppgitt nedenfor. Avstanden som vaier kan monteres fra vegg (altså mål A, B og C i tegning nedenfor) avhenger derimot av hvilken brakettvariant som bestilles. Brakettene er universale for venstre og høyre side. Se tabell til høyre for tilgjengelige varianter.
| Brakett | Avstand vaier kan monteres fra vegg (mål A-B) | Total lengde (mål C) |
|---|---|---|
| Var. 1 | 29-50 mm | 60 mm |
| Var. 2 | 55-76 mm | 86 mm |
| Var. 3 | 83-104 mm | 114 mm |

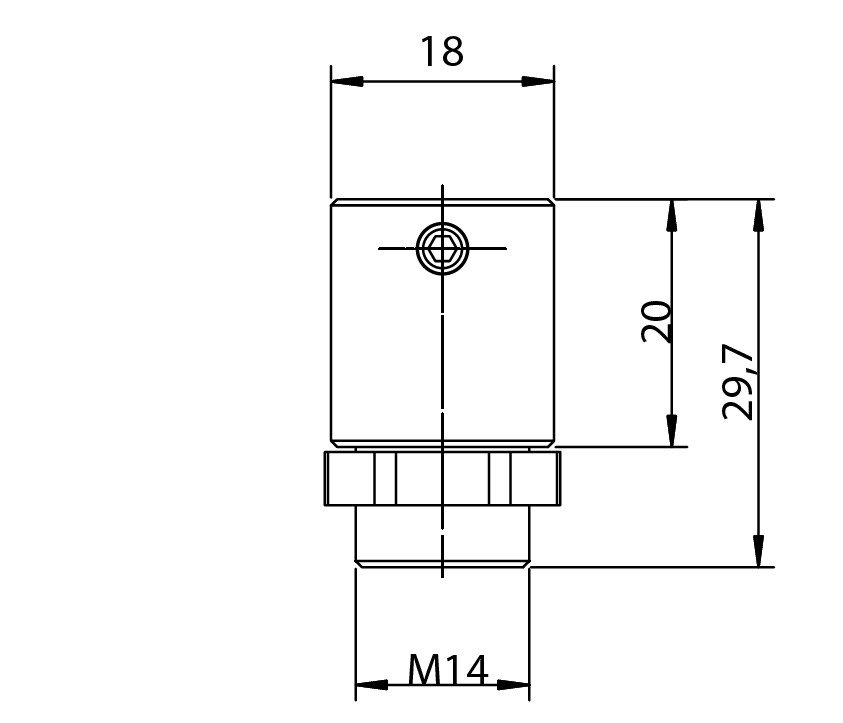

Gulvfeste:
Gulvfeste benyttes der det er hensiktsmessig å montere til gulv fremfor vegg. Ved montering skrues kappen på gulvfestet av, og en Ø5mm skrue festes gjennom bunn.

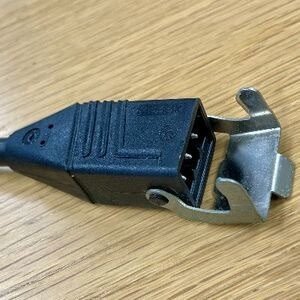

Tilkobling av strøm:
Produktet leveres med en Hirschmann-kobling på ledning som er ca. 0.5m lang. Denne kan benyttes til videre tilkobling mot strømnettet. Dersom elektriker mot formodning velger på kutte vekk denne for installeringen, så må brun og sort leder tvinnes sammen ved tilkoblingen. Dersom disse ikke tilkobles samlet, vil ikke motoren kjøre.
Servicebrytere for IO-produkter:
Når du kjøper flere IO-produkter anbefaler vi å installere én servicebryter for hvert produkt. Beholdes og benyttes hirschmannkoblingen som medfølger vil denne også være tilstrekkelig, gitt at du har tilgang til koblingen. Hensikten er å kunne koble ut og inn strømmen for hvert individuelle produkt uten behovet for en elektriker. Behovet for å kunne gjøre dette vil f.eks. oppstå dersom du mister fjernkontrollen eller har behov for å resette produktet.
