Teknisk informasjon – Jamaica terrassemarkise
Les mer om Jamaica terrassemarkise her.

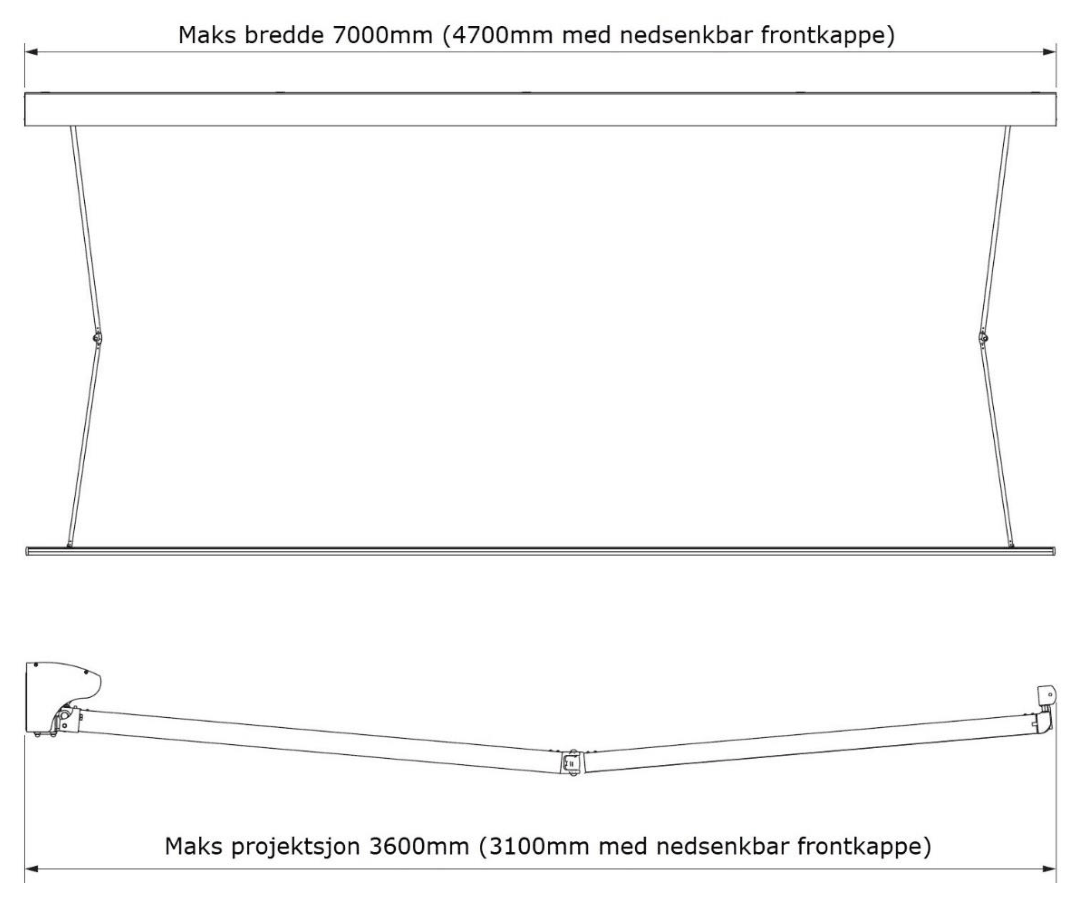

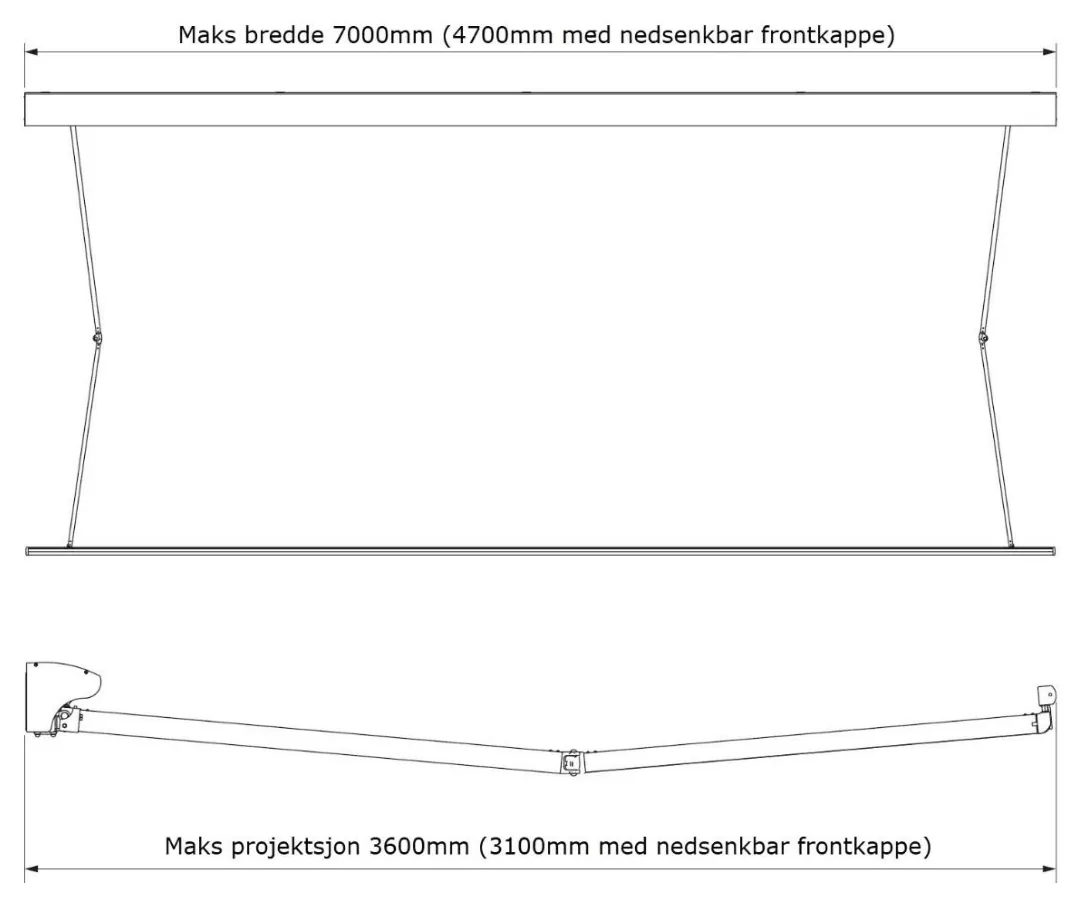

| Mål – standard | |
|---|---|
| Projeksjon | 160cm, 210cm, 260cm, 310cm, 360cm |
| Minimal bredde | projeksjon + 50cm |
| Maksimal bredde | 700cm |
| Fallvinkel | 5 - 40 |
| Lengde sveiv | 150cm, 180cm, 220cm |
| Mål – med nedsenkbar frontkappe | |
|---|---|
| Projeksjon | 160cm, 210cm, 260cm, 310cm |
| Maksimal bredde | 470cm |
| Alternativer for styring | |
|---|---|
| Manuell styring (Sveiv) | Ja |
| Elektrisk styring | |
| Somfy RTS | Ja |
| Somfy IO | Ja |
| Somfy WT | Ja |
| Smart- /mek. bryter | Ja |
| Nedsenkbar frontkappe | Ja |
| Toppdeksel | Ja |

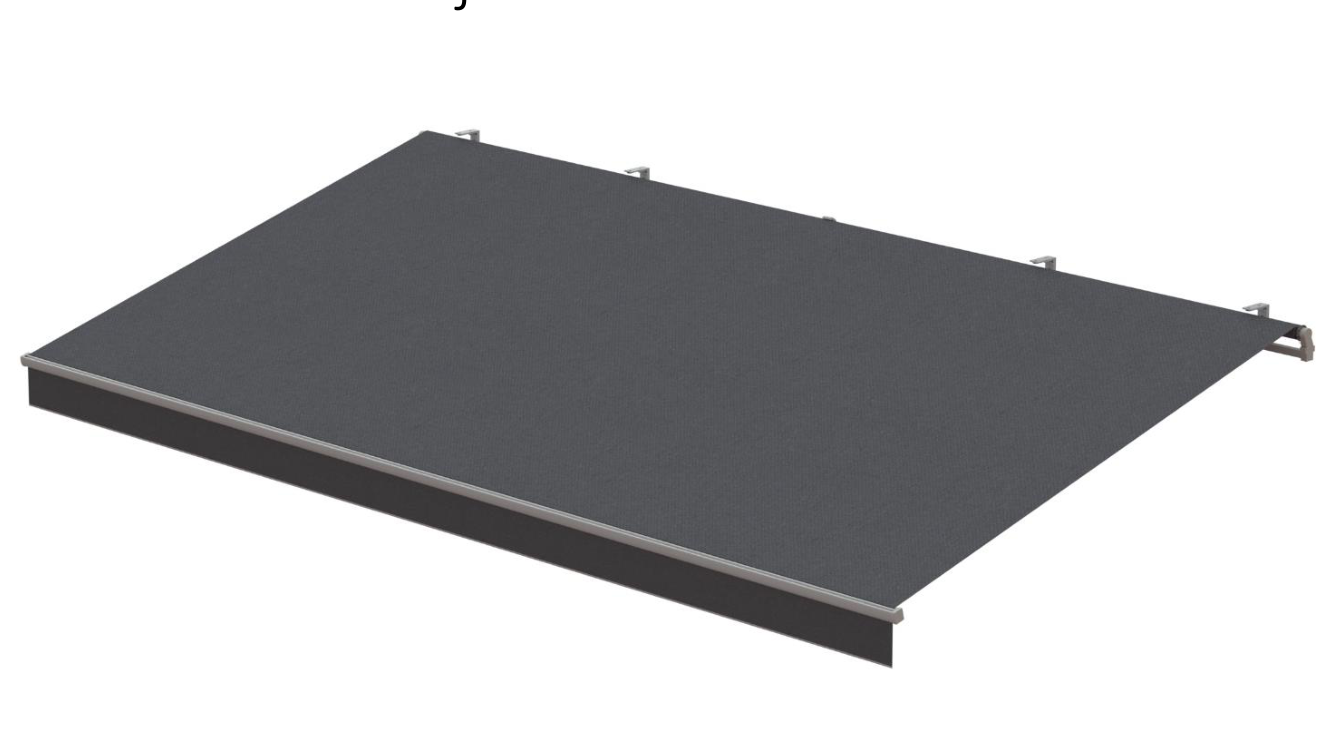

- En robust terrassemarkise som kan monteres mot vegg eller i tak
- Kan leveres med toppdeksel som beskytter mot nedbør og nedsenkbar frontkappe
- Sterkt vannavstøtende duk laget av 100% teflonbehandlet akryl
- Leveres i flere konstruksjons- og dukfarger
Oppmåling og konstruksjonsmål
Jamaica terrassemarkise bestilles på følgende mål:
- Bredden måles i avstanden mellom ytterste punkt på hver side.
- Projeksjon er horisontal avstand som armene bygger ut fra vegg eller brakett.
- Lengde på sveiv (dersom markisen bestilles med sveiv).

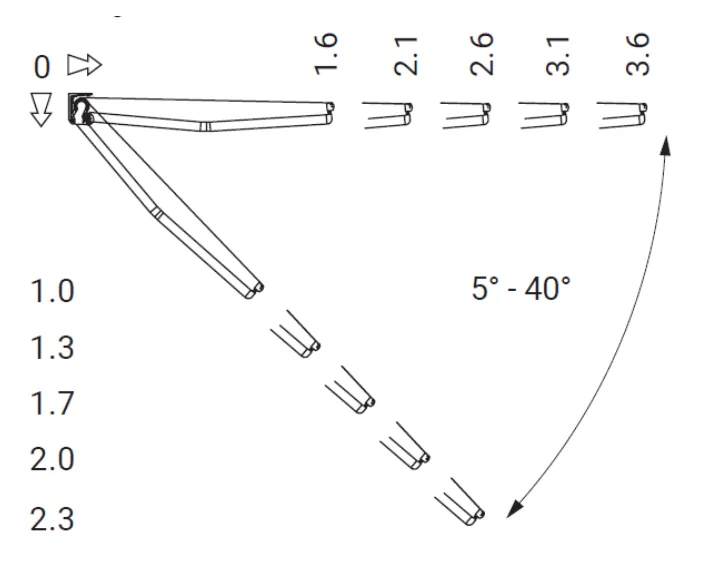

Fallvinkel til terrassemarkise:
Markisen kan justeres slik at duk har en helning fra 5 - 40. For å sikre tilstrekkelig avrenning under nedbør bør fallet på duken være minst 15. Fallvinkel kan enkelt justeres på bærearmbrakettene.
Dimensjoner i lukket posisjon:
Totale dimensjoner for Jamaica terrassemarkise i lukket posisjon avhenger av hvordan terassemarkisen er montert. Monteres markisen i tak eller bestilles med toppdeksel påvirker dette målene litt. Bestiller man nedsenkbar front blir også denne litt større. Se mål nedenfor.

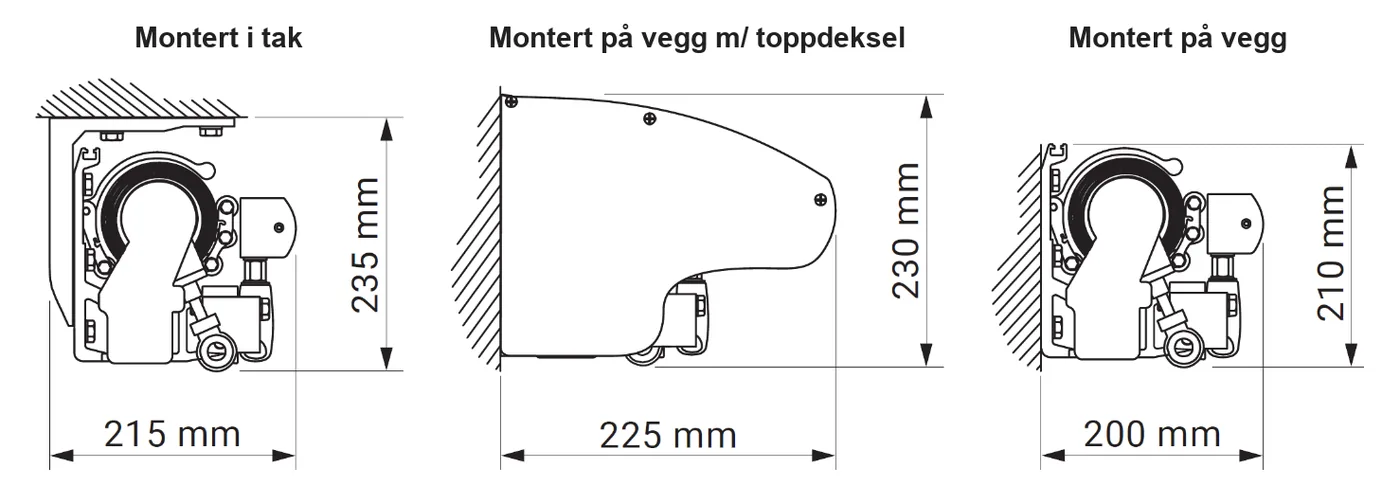

Standard uten nedsenkbar frontkappe:

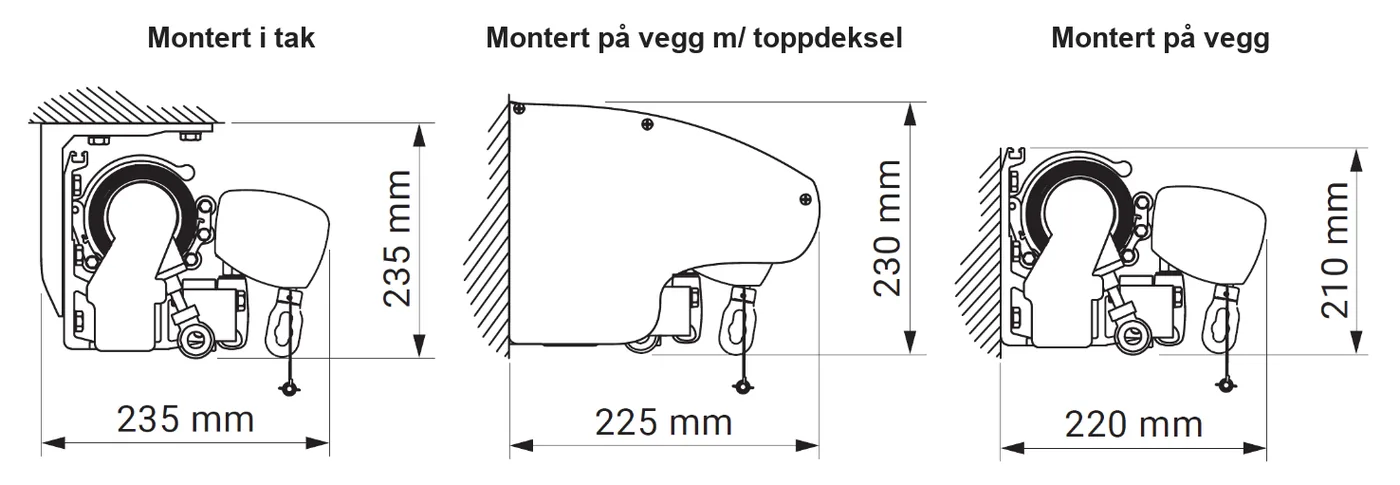

Inkl. nedsenkbar frontkappe:
Montering av toppdeksel:
Dersom produktet bestilles med toppdeksel må tilstrekkelig plass settes av for innstallasjon. Toppdekselet festes i brakettene etter at disse er montert på vegg, og vippes vinklet inn i sine spor ovenfra. Det er derfor nødvendig med 15-20cm klaring over veggbraketten. Vær oppmerksom på dette ved montering oppunder tak.
Braketter:
Veggbraketten er er nødvendig, uavhengig om terrassemarkisen monteres mot vegg eller i tak. Ved montering i tak fungerer takbraketten i kombinasjon med veggbraketten for å gi et solid feste. Dimensjoner er oppgitt i figurer nedenfor.

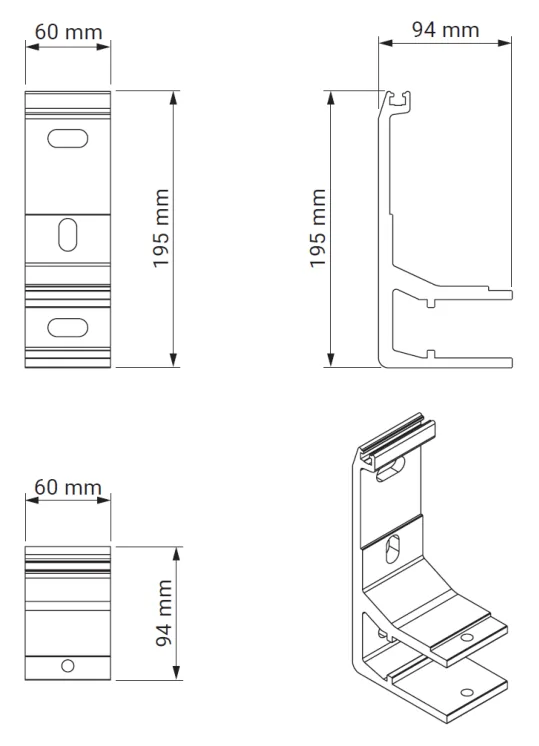

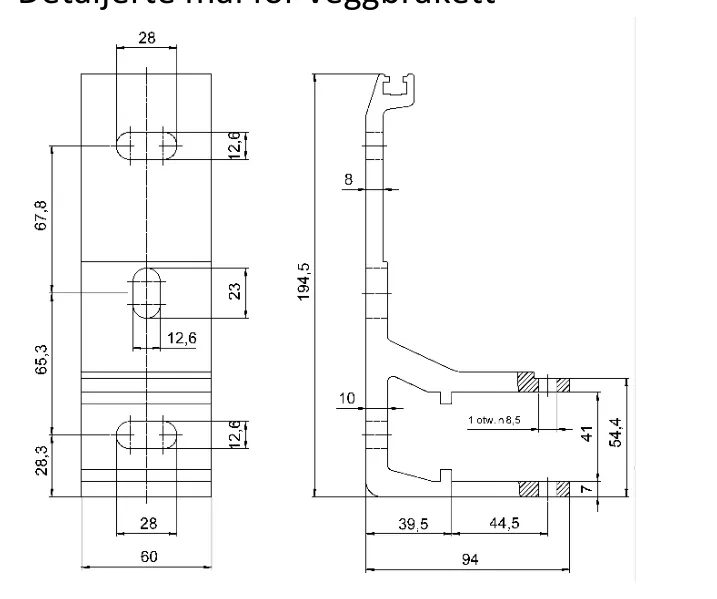

Detaljerte mål for veggbrakett
Skjøt i duktekstil:

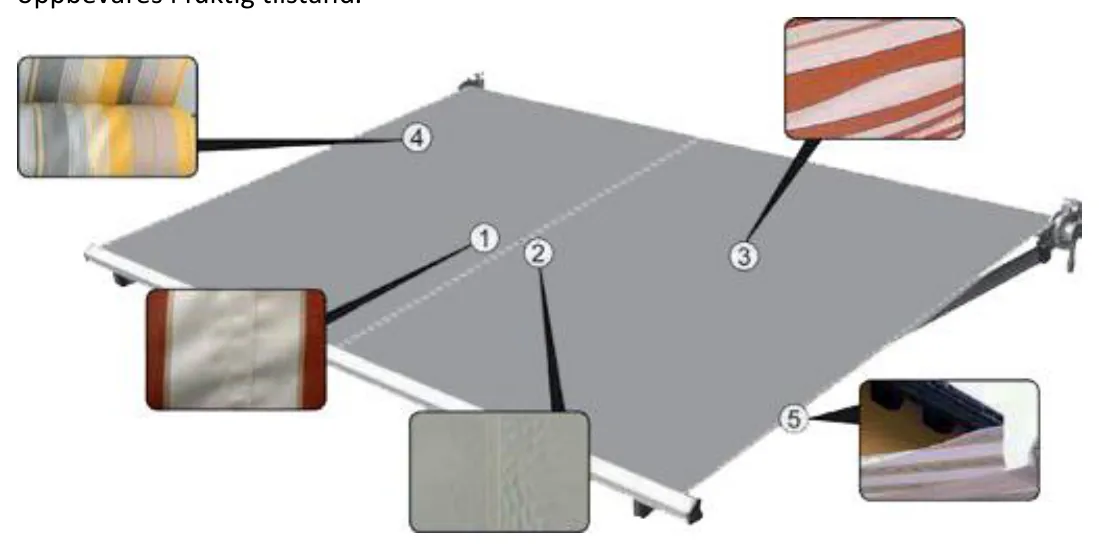

Ettersom duktekstilet leveres i begrensede bredder vil det vanligvis forekomme skjøt i duken. Denne skjøten, selv om etterbehandlet med teflon, er i praksis en punktering av duktekstilet. Derfor kan mindre ansamlinger av dråper dannes på undersiden av skjøtene dersom markisen benyttes i regnvær. I skjøtene ligger duktekstilet dobbelt, hvilket kan forårsake følgende: Noe bølging i tekstilet nær skjøtene (1 og 2), bølging på midten av tekstilet (3), bølging langs kantene (4) eller fall i ytterkant (5). Disse effektene kan for terrassemarkiser forverres dersom duk rulles inn og oppbevares i fuktig tilstand.
Servicebrytere for IO- og RTS-produkter:
Når du kjøper flere IO- eller RTS-produkter anbefaler vi å installere én servicebryter for hvert produkt. Alternativt kan produktene kobles på en slik måte at du selv vil å ha muligheten til å koble ut et produkt ved senere tidspunkt. Hensikten er å kunne koble ut og inn strømmen for hvert individuelle produkt uten behovet for en elektriker. Behovet for å kunne gjøre dette vil f.eks. oppstå dersom du mister fjernkontrollen eller har behov for å resette produktet.
