Teknisk informasjon – Z90 utvendig persienne
Les mer om Z90 utvendig persienne her.
| Mål | |
|---|---|
| Maks bredde | 450cm |
| Maks høyde | 500cm |
| Vindstyrketoleranse | 15m/s |
| Alternativer for styring | |
|---|---|
| Manuell | Nei |
| Elektrisk | |
| Somfy IO (fjernstyring) | Ja |
| Geiger (mek. endestopp for smarthus-styring) | Ja |

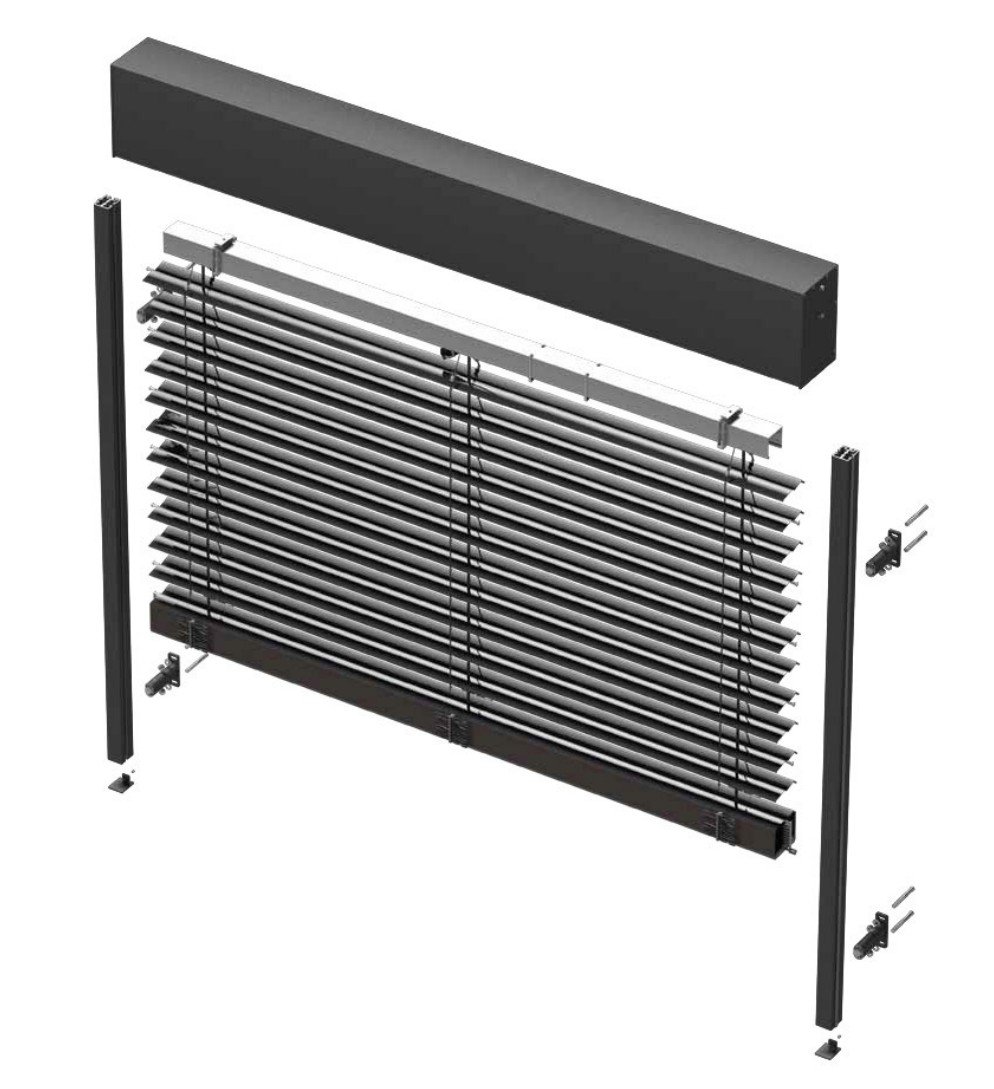

- Konstruksjon i aluminium
- Leveres med sideskinner
- Toppdeksel bygger 14cm ut fra vegg
- 5 års garanti
Oppmåling og konstruksjonsmål

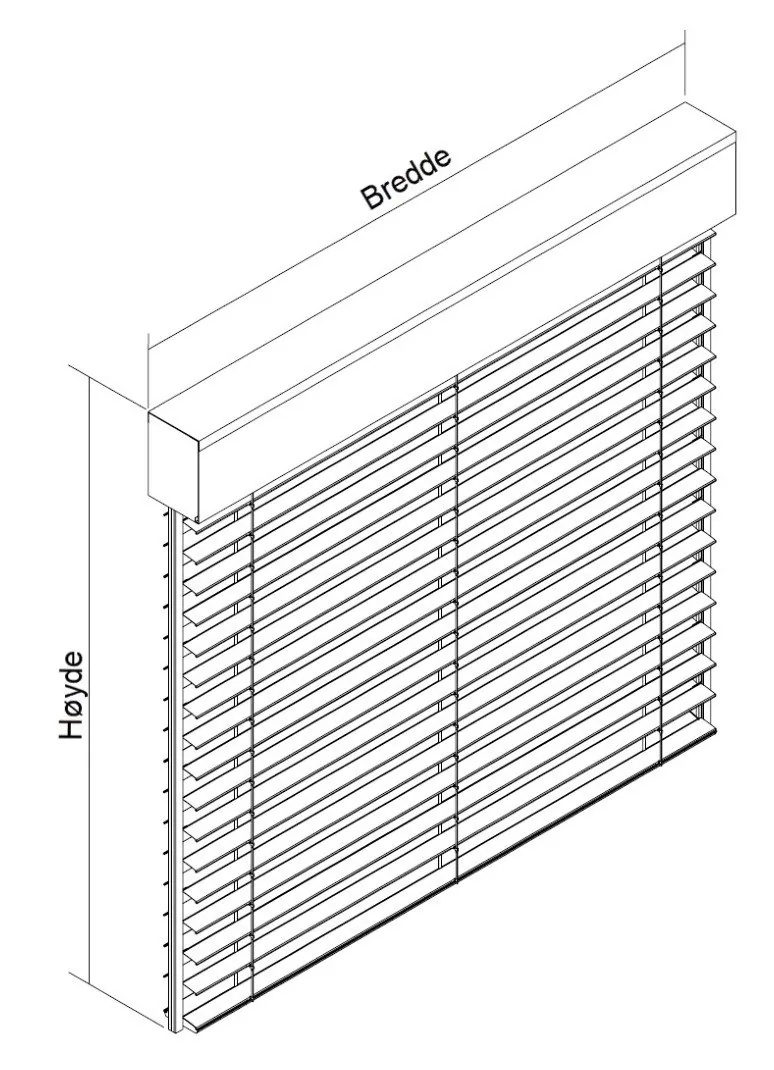

Z90 utvendige persienner bestilles på følgende mål:
- Bredden måles i total bredde av toppdeksel (bredeste punkt på persiennen).
- Høyden måles fra øverste punkt på brakett/toppdeksel, ned til nederste punkt på sideskinnene. Høyden måles altså i total systemhøyde.
- Vær oppmerksom på at høyden til toppdekselet vil variere med systemhøyden (se neste side). Dersom produktet ønskes levert med en annen høyde eller dybde på toppdeksel enn standard, må dette spesifiseres i kommentarfelt ved bestilling.
Toppdeksel og lameller:

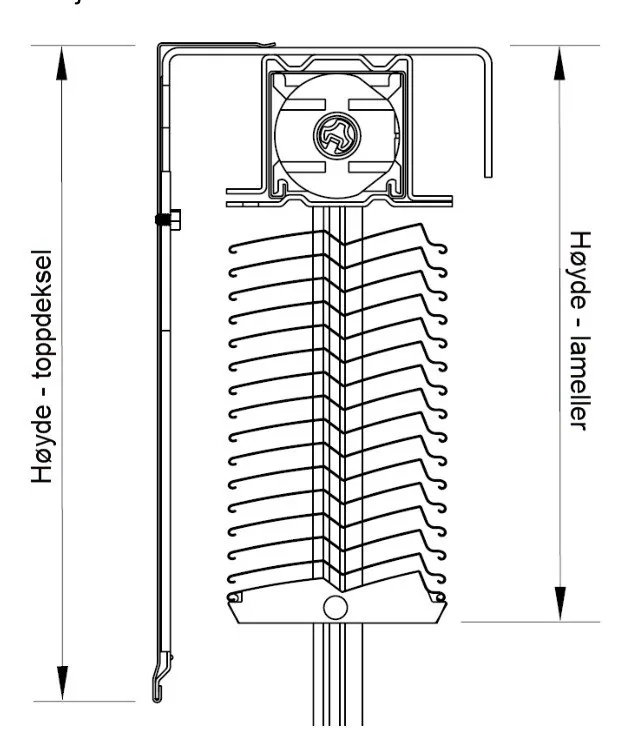

Dimensjonene til toppdekselet er avhengig av høyden på systemet du bestiller. Dette kommer av at et høyere system vil kreve større plass bak toppdekselet for å skjule de ekstra lamellene. I tabellen nedenfor kan du se hvilke toppdeksler som vil følge med de ulike systemhøydene.
| Høyde – system [mm] | Høyde – lameller [mm] | Høyde – toppdeksel [mm] |
|---|---|---|
| 610 – 1800 | 130 – 200 | 200 |
| 1810 – 2400 | 210 – 250 | 250 |
| 2410 – 3200 | 260 – 300 | 300 |
| 3210 – 3800 | 310 – 340 | 340 |
| 3810 – 4200 | 350 – 370 | 370 |
| 4210 – 5000 | 380 – 440 | 440 |
Toppdekselets form avhenger av om produktet bestilles for montering mot vegg eller mot tak. Når bestilling mot vegg blir valgt så vil toppdekselets dybde følge dybden til braketten. Dekselet vil altså gå helt inn til veggen ved en standard veggmontering. Ønsker du at dekselet har en annen dybde? Kontakt oss eller spesifiser i kommentarfeltet ved bestilling. Dersom produktet blir bestilt med takmontering, så vil toppdekselet være avkortet for å forenkle monteringen. Se illustrasjoner nedenfor (sett fra siden).
Toppbraketter:

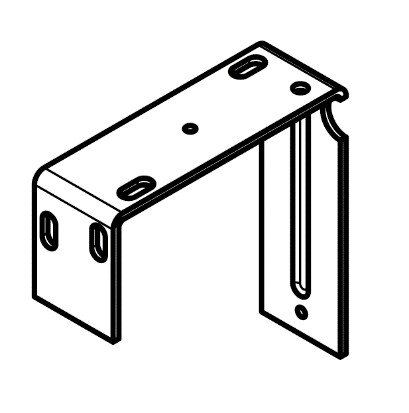

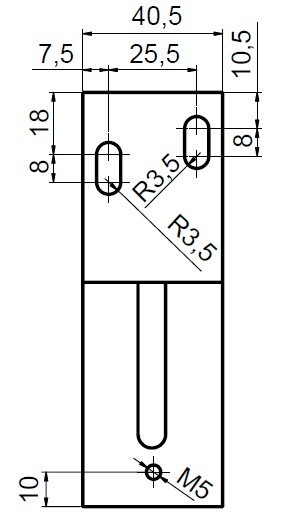

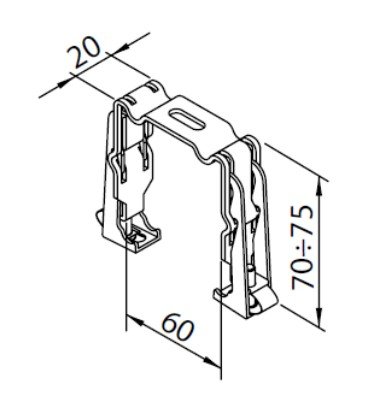

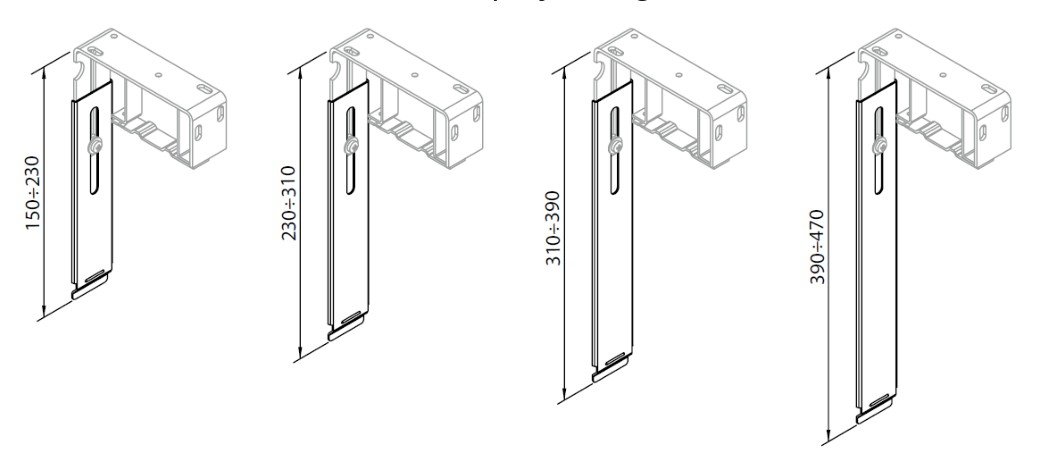

Toppbraketten består av en hovedbrakett med en elastisk brakett som holder skinnen. Sammen hver veggbrakett medfølger også en forlenger som passer ditt toppdeksel. Slik får toppdekselet et solid feste.
Antall braketter som følger med avhenger av systemets bredde (se tabell til høyre). Toppbrakettene vil ligge skjult bak toppdekselet, og er dermed ikke synlige når produktet er montert.
| Systembredde [mm] | Antall toppbraketter |
|---|---|
| 500 – 1600 | 2 |
| 1610 – 2400 | 3 |
| 2410 – 3200 | 4 |
| 3210 – 4000 | 5 |
| 4010 – 4500 | 6 |
Veggbrakett:

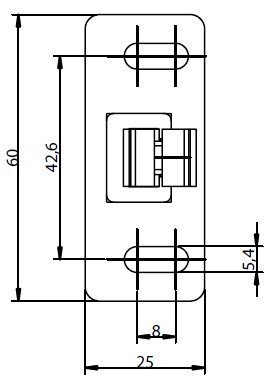

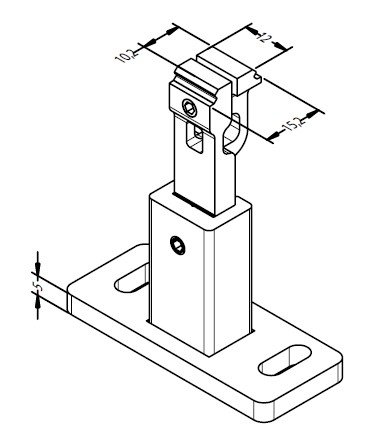

Veggbrakettene fester sideskinnene mot fasaden. Det er viktig at sideskinnene monteres slik at de står loddrett ned fra systemet, dermed også korrekt avstand fra fasade. For å sikre dette må korrekte braketter bestilles for ditt behov. Se tabell til høyre for tilgjengelige varianter.
Antall veggbraketter som medfølger varierer med systemets høyde. Dette fremkommer i tabellen til høyre.
I de fleste tilfeller monteres toppbrakettene og sideskinnene på samme flate. For Z90-persiennen vil både brakett var. 1 og 2 kunne benyttes i det tilfellet. Her anbefales var. 2 da denne vil være mest stabil. Dersom toppbrakettene monteres lenger ut fra fasaden enn veggbrakettene, vil var. 2 eller 3 derimot bli nødvendig.
| Brakett | Avstand fra senter av lamell til monteringsflate | Avstand kassett derav bygges ut fra monteringsflate |
|---|---|---|
| Var. 1 | 50 - 70 mm | -20 - 0 mm |
| Var. 2 | 70 - 100 mm | 0 - 30 mm |
| Var. 3 | 100 - 170 mm | 30 - 100 mm |
| Systemhøyde [mm] | Antall braketter |
|---|---|
| 500 – 1600 | 2 |
| 1601 – 2600 | 3 |
| 2601 – 3600 | 4 |
| 3601 – 4600 | 5 |
| 4601 – 5000 | 6 |
Tilkobling av strøm:

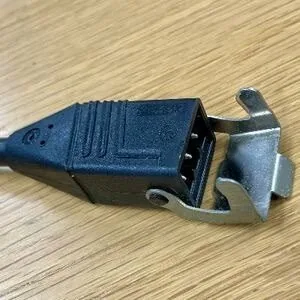

Produktet leveres med en Hirschmann-kobling på ledning som er ca. 0.5m lang. Denne kan benyttes til videre tilkobling mot strømnettet. Dersom elektriker mot formodning velger på kutte vekk denne for installeringen, så må brun og sort leder tvinnes sammen ved tilkoblingen. Dersom disse ikke tilkobles samlet, vil ikke motoren kjøre.
Servicebrytere for IO-produkter:
Når du kjøper flere IO-produkter anbefaler vi å installere én servicebryter for hvert produkt. Beholdes og benyttes hirschmannkoblingen som medfølger vil denne også være tilstrekkelig, gitt at du har tilgang til koblingen. Hensikten er å kunne koble ut og inn strømmen for hvert individuelle produkt uten behovet for en elektriker. Behovet for å kunne gjøre dette vil f.eks. oppstå dersom du mister fjernkontrollen eller har behov for å resette produktet.
