Maksimale mål

Her sees maksimale mål som systemet kan produseres på:

160mm 3000mm 3000mm 25mm



110mm 110mm 50mm 48



Sideskinner

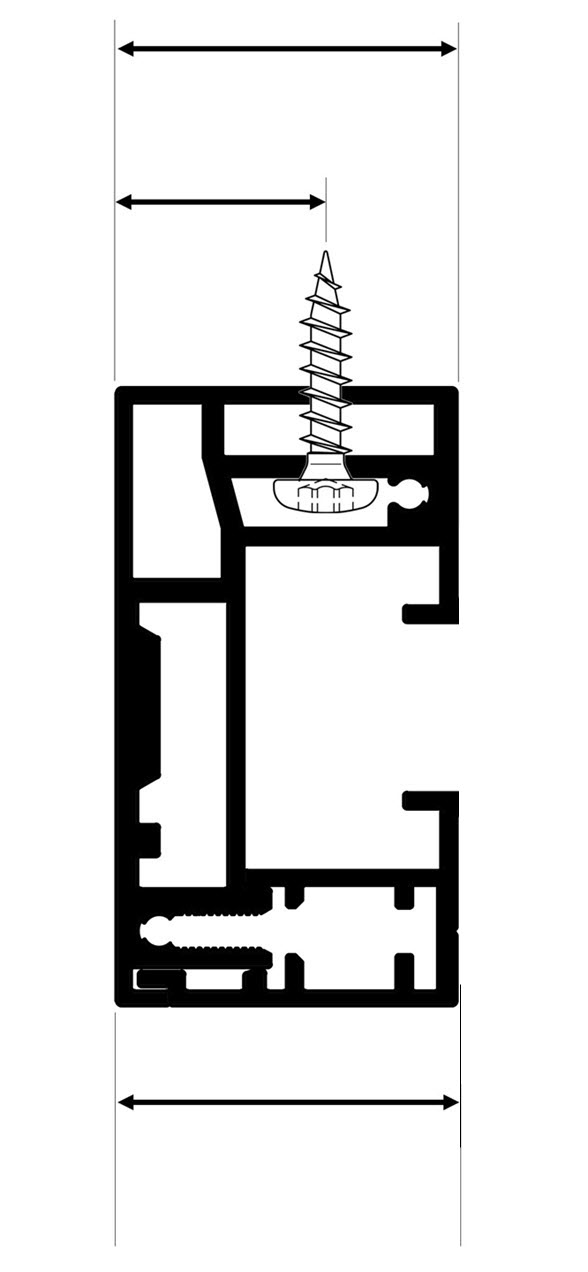

Sideskinnene er 25mm brede i anleggsflaten og sett forfra. Senter på festemateriell er 20mm inn fra yttersiden, som vist under.

25mm 20mm 25mm

Ved montering i nisje leveres sideskinner med forborede hull på sidene som vist her:

24mm 48mm



Eksempel på montering i nisje:

Braketter

Det er mulig å bestille systemene med braketter ved behov for montering ut fra panel/fasade.

Ved bestilling oppgir du ønsket avstand (fra panel til bakside sideskinner/kassett):

40-120mm

Eksempel på montering på braketter
