Teknisk info ZIP Screen 150©

Her er de viktigste målene og tekniske detaljene ifm. planlegging og bestilling av ZIP Screen 150©

Teknisk informasjon

ZIP Screen 150©

Viktige begrensninger

Maksimal bredde: 6000mm
Maksimal høyde: 6000mm
Minste bredde med Somfy IO Maestria motor (motstandsdeteksjon): 780mm
Minste bredde med Somfy IO motor: 780mm
Minste bredde med Somfy WT Maestria motor (motstandsdeteksjon): 680mm
Minste bredde med Geiger Easy motor (motstandsdeteksjon): 630mm

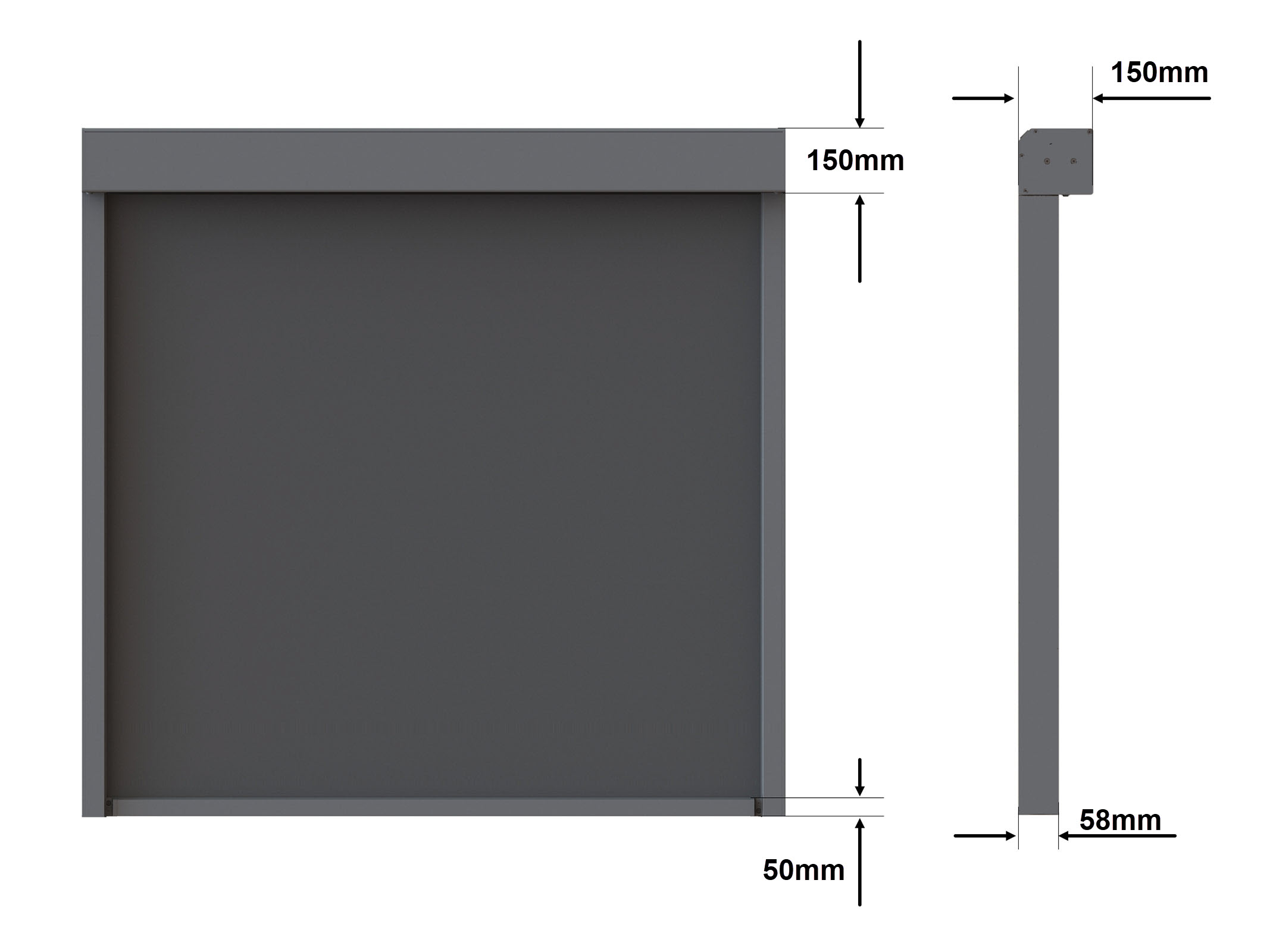

Høyde på tyngste bunnprofil: 50mm
Høyde på minste bunnprofil: 50mm

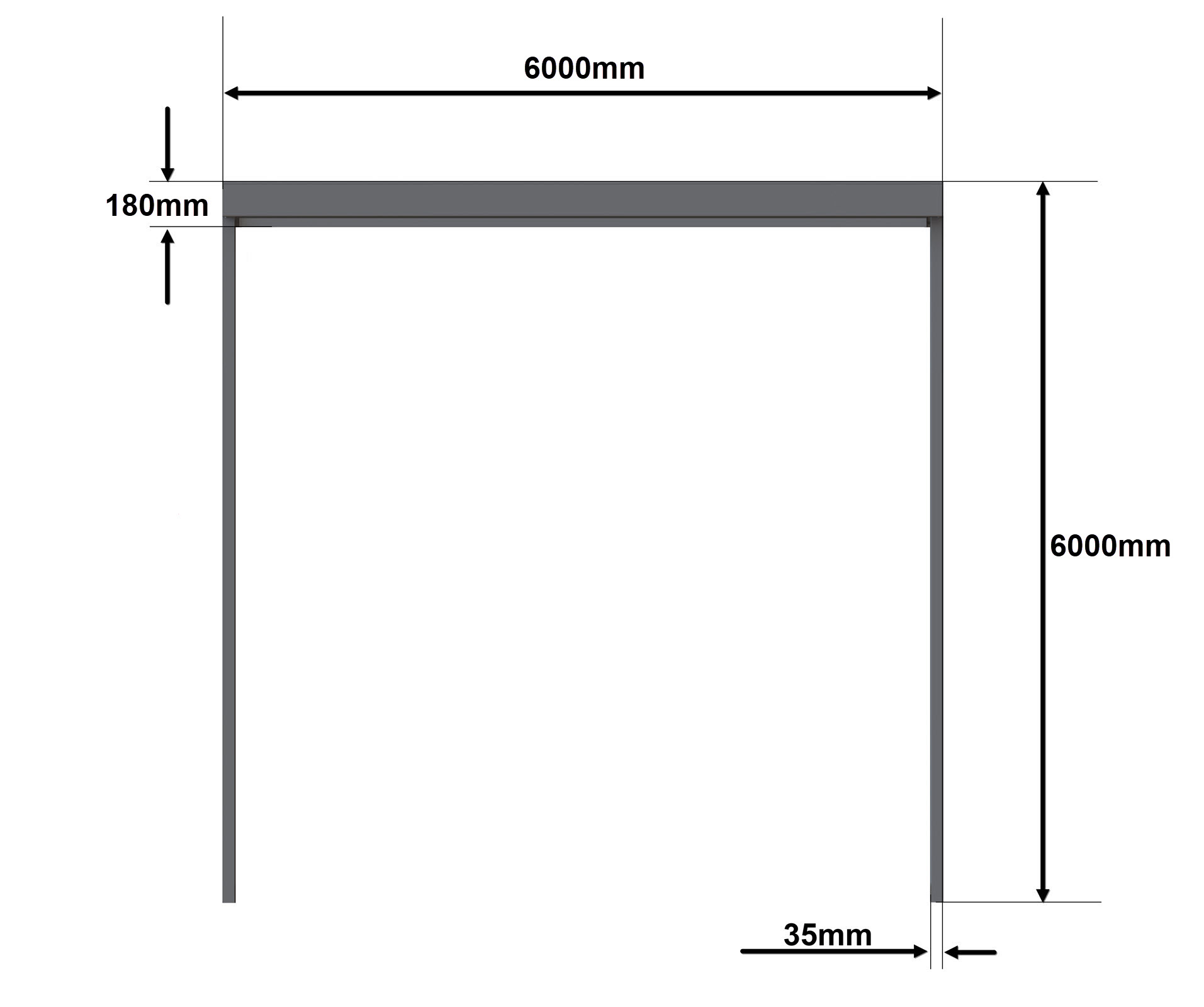

Maksimale mål

Her sees maksimale mål som systemet kan produseres på:

ZIP Screen 90© - maks systemmål  180mm * 6000mm 6000mm 35mm*20mm av bunnprofilen blir med opp i kassetten



Sideskinner

Sideskinnene er 32mm brede i anleggsflaten, og totalt 35mm brede sett forfra. Senter på festemateriell er 20mm inn fra yttersiden, som vist under.

Ved montering i nisje leveres sideskinner med forborede hull på sidene som vist her:



Eksempel på montering i nisje:

Braketter

Det er mulig å bestille systemene med braketter ved behov for montering ut fra panel/fasade.

Ved bestilling oppgir du ønsket avstand (fra panel til bakside sideskinner/kassett):

Eksempel på montering på braketter
